- 43 -
УСТАНОВКА
УСТАНОВКА

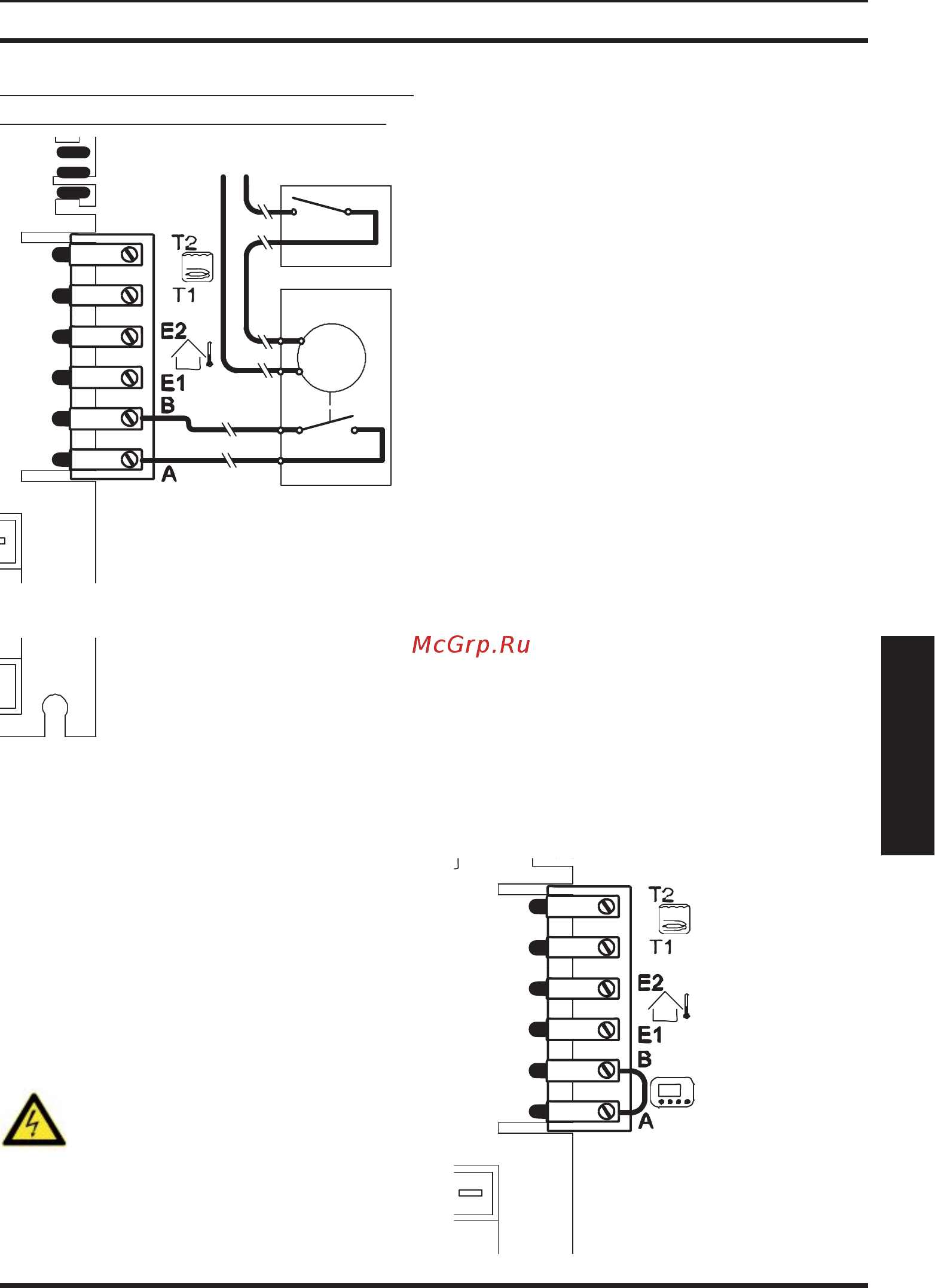

Подсоединение зоновых клапанов,
управляемых комнатным термостатом
5.21
1
6
X11
L
N
V
T
Зональный клапан
с микроконтактами
Комнатный
термостат
Электронная
плата котла
Чистые контакты зоновых микроклапанов
Чтобы подсоединить зоновые клапаны,
используйте клеммные колодки комнат-
ного термостата, см. Рисунок 5.21. Элек-
тропровода контактов датчика зонового
клапана должны вставляться в зажимы “А и
В” клеммной колодки комнатного термоста-
та, см. Рисунок 5.21.
Необходимо снять электрическую пере-
мычку между “А и В”.
Ни в коем случае не подсоеди-
няйте провода под напряжением
к зажимам “А и В”.
5.10 Установка внешнего датчика
температуры
(дополнительно)
Внешний датчик необходимо установить на
наружной стене здания, избегая:
• прямого воздействия солнечных лучей;
• влажных стен или стен, на которых образу-
ется плесень;
• установки в непосредственной близости
от вентиляторов, выпускных патрубков или
дымоотводов.
5.11 Электрическое соединение кот-
ла с внешним датчиком
Для подсоединения внешнего датчика к кот -
лу необходимо использовать электропрово-
да с сечением не менее 0,50 мм
2
.
Электропровода для подсоединения
внешнего датчика к кот лу находиться в
лотках, отличных от проводов с напряже-
нием 230 В, так как они являются низко-
вольтными, и их максимальная длина не
должна превышать 20 метров.
Чтобы подсоединить внешний датчик, ис-
пользуйте клеммные колодки (Рисунок 5.22).
5.22
1
6
X11
Термостат
водонагревате-
ля/Датчик водо-
нагревателя
Внешний
датчик
Пульт дис-
танционного
управления/
Комнатный
термостат
