- 50 -
УСТАНОВКА
УСТАНОВКА

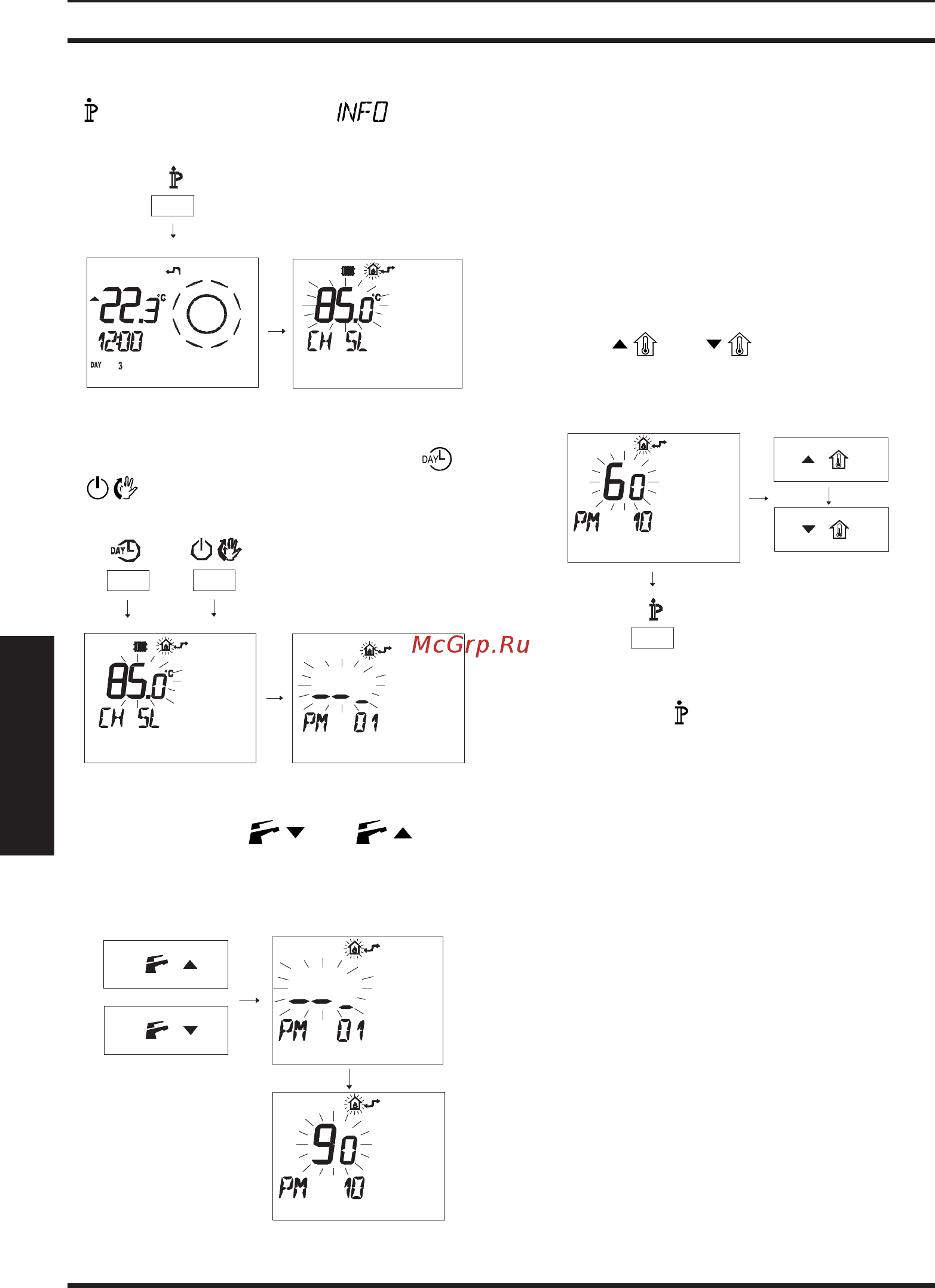

• Нажмите и удерживайте 3 секунды кнопку
, чтобы войти в режим (Рисунок
5.47).
5.47
0
21
8
1
21
1 5
6
3
9
• Нажмите одновременно кнопки и
, чтобы войти в поле введения на-
строек (Рисунок 5.48).
5.48
• Нажмите кнопку или
, чтобы
вывести на дисплей код "PM10" для выбо-
ра частоты повторного включения (Рису-
нок 5.49).
5.49
Рисунок 5.49 показывает заданное значение
90, которое соответствует повторному вклю-
чению каждые 3 минуты.
Этот параметр можно настроить от нуля до
восьми с половиной минут.
Каждое изменение в сторону увеличения
или уменьшения соответствует 2 секундам.
• Измените заданное значение при помощи
кнопки
или и подождите, пока
заданная цифра не начнет мигать (Рисунок
5.50).
5.50
Для выхода из режима программирования
нажмите кнопку
.
5.17 Примеры гидравлических
систем с гидросепаратором (фа-
культативно)
При помощи гидросепаратора создается
зона с уменьшенной потерей напора, что по-
зволяет сделать независимыми в гидравли-
ческом отношении первичный и вторичный
контуры системы отопления.
В этом случае объем, который проходит че-
рез контуры, зависит только от производи-
тельности насосов.
Таким образом при использовании гидросе-
паратора объем вторичного контура цирк у-
лирует только, когда включен соответствую-
щий насос.
Когда насос вторичного контура выключен,
циркуляция в нем отсутствует, и весь объем,
