- 11 -
ЭКСПЛУАТАЦИЯ
ОПИСАНИЕ КОТЛА

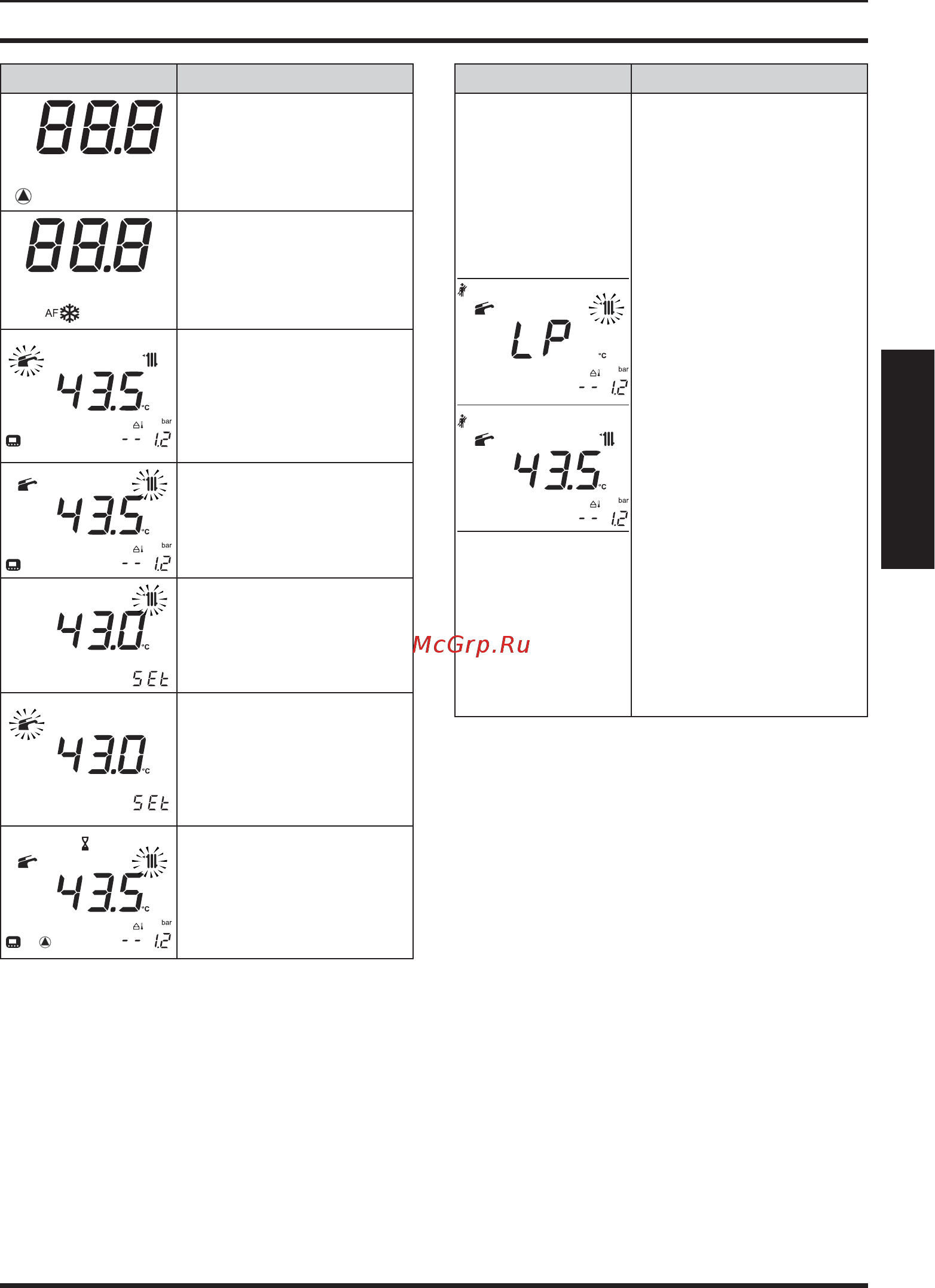

ДИСПЛЕЙ ФУНКЦИЯ
Насос активирован для
фазы пост-циркуляции
(мигание Po + мигание
температуры)
Котел в режиме защиты
от замерзания (мига-
ние bP + мигание тем-
пературы)
Котел осуществляет на-
грев воды для горячего
водоснабжения.
Показана температура
воды.
Котел осуществляет
отопление, пульт дис-
танционного управле-
ния подключен.
Настройка температу-
ры отопления (все дру-
гие символы не горят)
Настройка температу-
ры воды в системе го-
рячего водоснабжения
(все другие символы не
горят)
Запаздывание розжига
горелки из-за настрой-
ки системы (загорается
символ песочных ча-
сов)
ДИСПЛЕЙ ФУНКЦИЯ
Котел в режиме "трубо-
чист".
Чтобы активировать
режим "трубочист", не-
обходимо установить
"параметр P09=01", по-
сле чего появится изо-
бражение:
LP = мин. температура
горячего водо-
снабжения
hP = мин. температура
отопления
cP = макс. температура
отопления
dP = макс. температура
горячего водо-
снабжения
Переход от одного сим-
вола к другому можно
осущес твить при помо-
щи кнопок 17 и 16.
Надписи на дисплее по-
очередно сменяются.
