УСТАНОВКА
УСТАНОВКА
5.1
25 25
Все значения приведен в мм
250
200
• оставить 6 см свободного пространства пе-
ред кот лом в случае его установки в шкафу,
панели, нише;
• если котел устанавливается на место пре-
дыдущего, тщательно промыть и очистить
место установки;
• рекомендуется оснастить систему соот-
ветствующим осадочным фильтром или ис-
пользовать средство для подготовки воды;
в частности, последнее решение не только
очистит систему, но и окажет антикорро-
зионное действие, образовав защитную
пленку на металлических поверхностях и
нейтрализуя газы, присутствующие в воде;
5.3 Установка опоры котла
Котел оснащен монтажной опорой.
Используйте бумажный шаблон (входящий
в комплект поставки), в котором указаны
все размеры и информация для правильной
установки опоры.

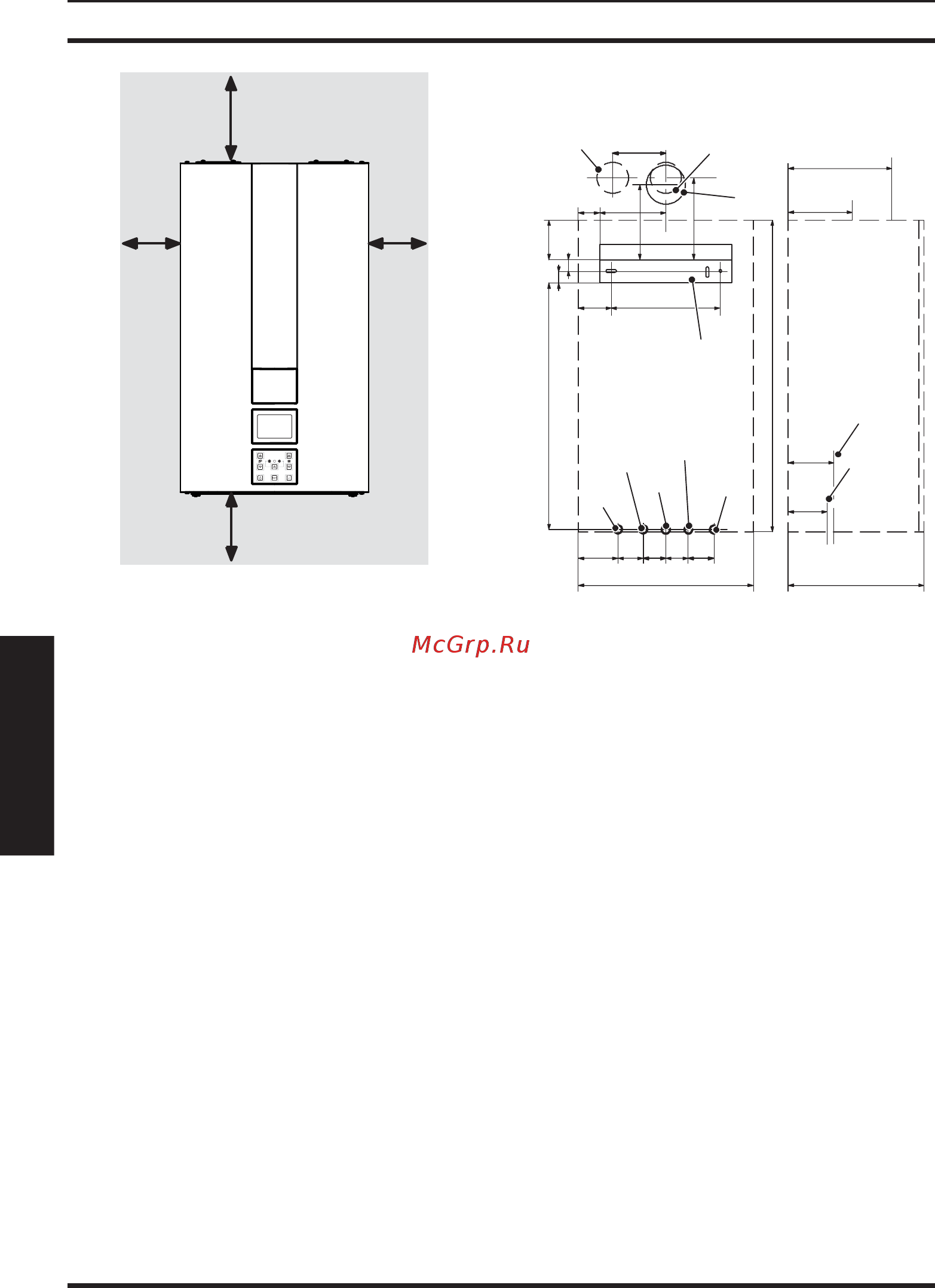

5.4 Размеры
Котел соответствует следующим размерам:
5.2
400
56254656
85 255
703
561
20
193
250
95
83
35 165
101
20
325
147
237
115
105
A
B
C
E-F
H-I
AB
D
E
F
G
G
H
I
C
A дымоотвод / забор воздуха (коаксиаль-
ная ø 60/100)
B дымоотвод (раздвоенный ø 80)
C Забор воздуха (раздвоенная ø 80)
D Крепежная опора котла
E MR - Нагнетание контура отопления
F US - Выход системы горячего водоснаб-
жения
G Газ
H ES - Вход системы горячего водоснабже-
ния
I RR - Возврат системы отопления
Все значения приведен в мм.
