- 42 -
УСТАНОВКА
УСТАНОВКА

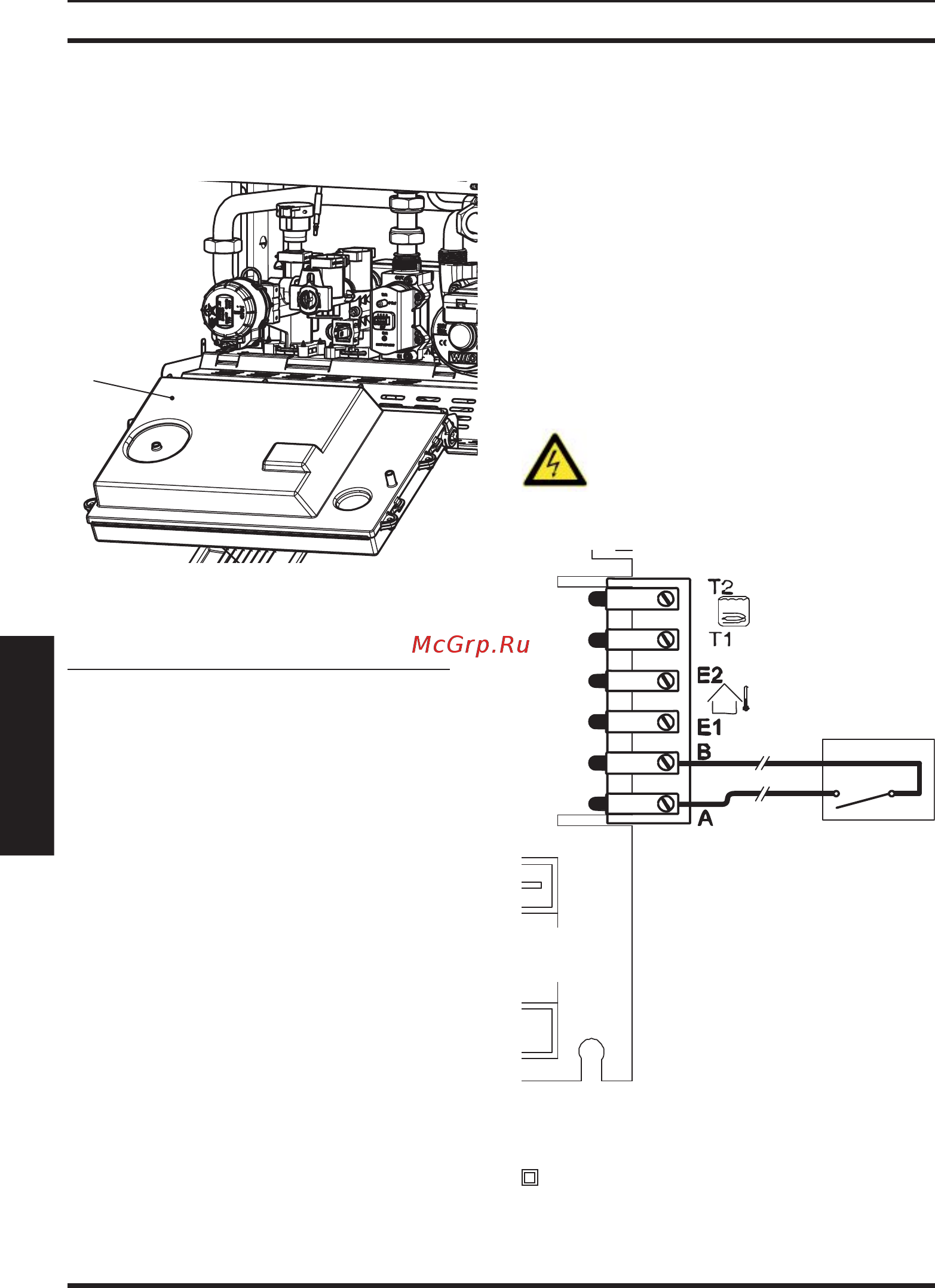

• Найдите крышку К клеммной колодки L
(Рисунок 5.19), отвинтите винты и откройте
ее.
L
5.19
Подсоединение к сети электропитания
• Подсоедините токопроводящий кабель к
всеполюсному выключателю, соблюдая со-
ответствие линии (коричневый провод) и
ней трали (голубой провод).
• Подсоедините заземляющий провод
(желтый/зеленый) к надежной системе
заземления.
Кабель или провод электропитания должен
иметь сечение не менее 0,75 мм
2
, должен на-
ходиться на безопасном расстоянии от ис-
точников тепла и режущих предметов и во
всем соответствовать действующим техниче-
ским нормам.
5.9 Подсоединение комнатного тер-
мостата или зоновых клапанов
Чтобы подсоединить комнатный термостат,
используйте клеммные колодки (Рисунок
5.20).
Установка комнатного термостата исклю-
чает установку пульта дистанционного
управления.
При подсоединении любого типа комнат-
ного термостата необходимо снять элек-
трическую перемычку между “А и В”.
Электропровода комнатного термостата не-
обходимо вставить между зажимами “А и В”
(Рисунок 5.20).
Ни в коем случае не подсоеди-
няйте провода под напряжением
к зажимам “А и В”.
5.20
T
1
6
X11
Чистые контакты
комнатного
термостата
Электрон-
ная плата
котла
Термостат должен иметь изоляцию класса II (
) или должен быть подсоединен к системе
заземления.
