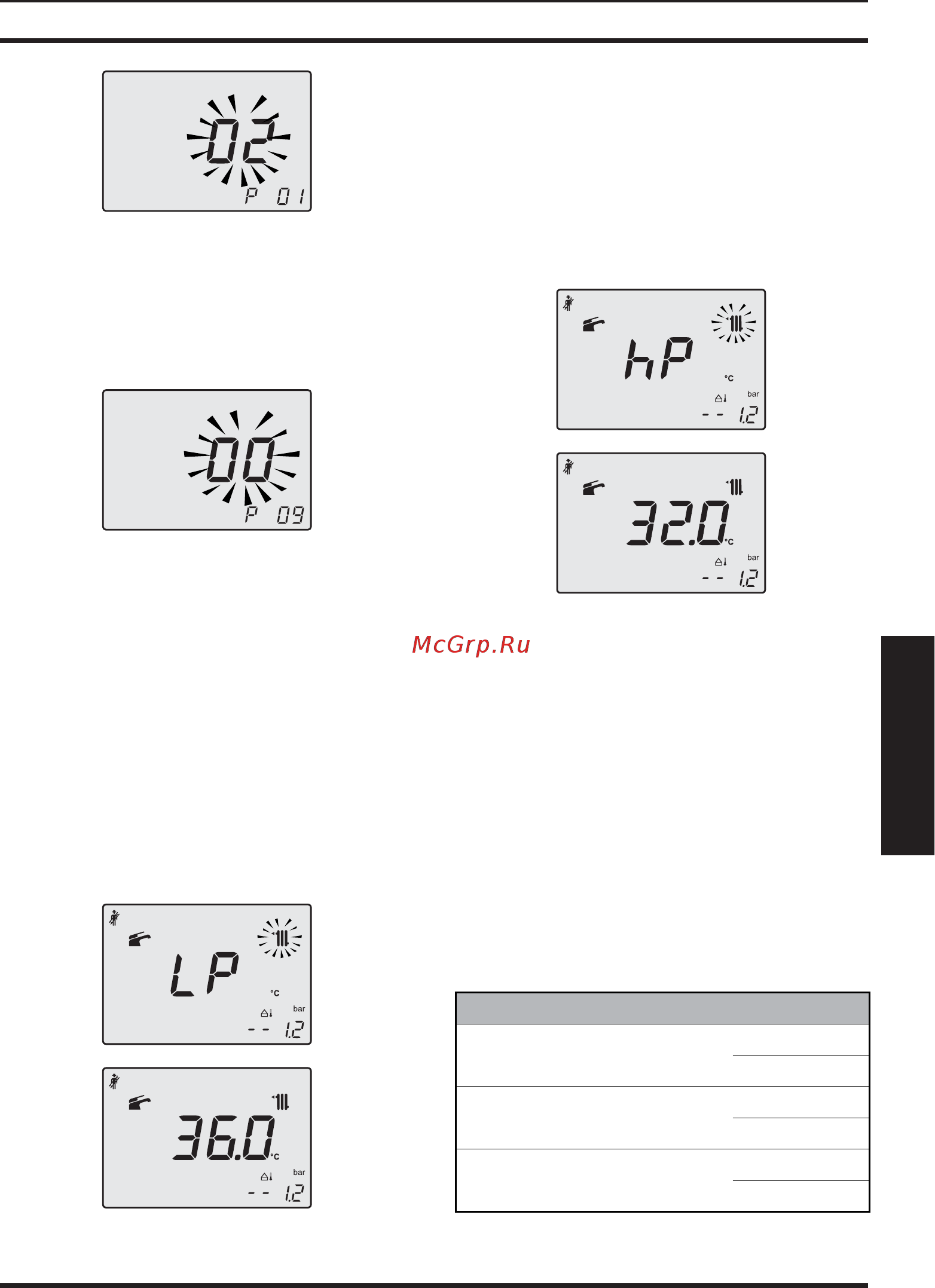

![Biasi INOVIA M290.32CM/T [55/68] Проверка регулировки газа](/views2/1072701/page55/bg37.png)
- 55 -
УСТАНОВКА
ПРОВЕРКА РЕГУЛИРОВКИ ГАЗА
7.3
• Нажмите кнопку 16 или 17 (Рисунок 7.2)
для просмотра параметров и найдите па-
раметр P09 ("трубочист") (Рисунок 7.4).
7.4
• Нажмите одновременно кнопки 13 и 17,
чтобы появилось значение 00 (режим
"трубочист" отключен) (Рисунок 7.4). При
помощи кнопки 16 или 17 измените зна-
чение на 01 (режим "трубочист" активи-
рован при минимальной температуре
отопления) и нажмите для подтверждения
кнопку 13. На дисплее появится символ
LP, сменяющийся значением минималь-
ной температуры горячего водоснабже-
ния (Рисунок 7.5).
7.5
• При помощи кнопки 16 или 17 (Рисунок
7.2) измените состояние на hP (режим
"трубочист" активирован при минималь-
ном отоплении) и нажмите для подтверж-
дения кнопку 13. На дисплее появится
символ hР, сменяющийся значением ми-
нимальной температуры отопления (Ри-
сунок 7.6).
7.6
• Убедитесь, что комнатный термостат нахо-
дится в положении "осуществляется ото-
пление".
• Откройте краны и выпустите достаточное
количество горячей воды.
• Сравните значение измеренного давле-
ния со значениями, указанными в разделе
"Технические данные M290.24СM/..." на с.
26 , "Технические данные M290.28СM/..."
на с. 28 и "Технические данные
M290.32CM/..." на с. 30.
7.7
M290.24CM - .
G20
220
m 2,2
G30
560
m 5,6
G31
650
m 6,5
1 10 H20
