- 14 -
ЭКСПЛУАТАЦИЯ
ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

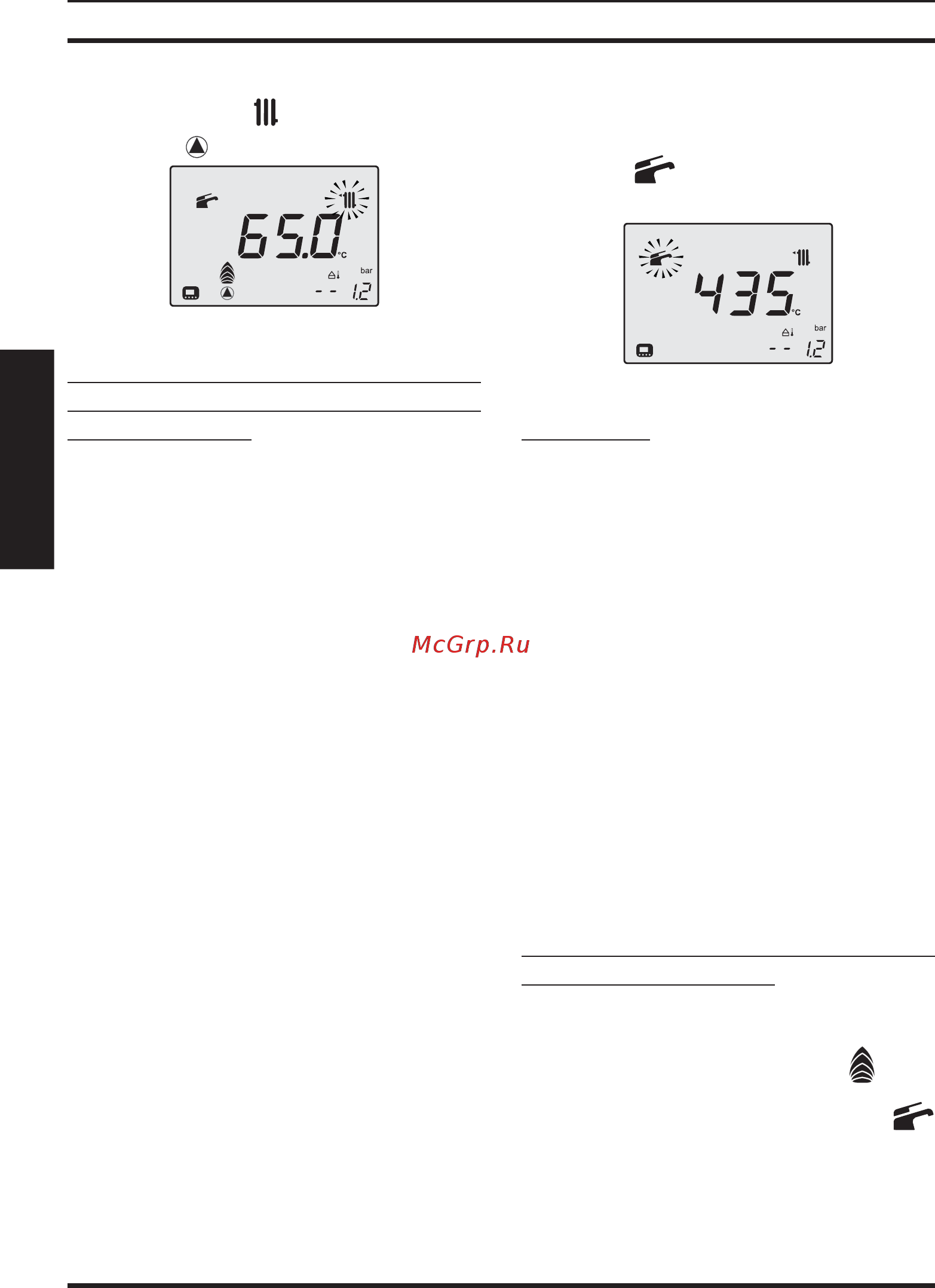

ющееся значение температуры воды для
отопления. Символ
мигает, и включается
циркулятор
(Рисунок 2.8).
2.8
Регулировка температуры системы ото-
пления при помощи установленного
внешнего датчика
При установке внешнего датчика (дополни-
тельно), в зависимости от внешней темпера-
туры котлом производится автоматическая
регулировка температуры воды для подачи
в систему отопления.
В таком случае котел должен быть отрегули-
рован квалифицированным специалист ом
по установке (раздел "Настройка коэффици-
ента K внешнег о датчика" на с. 45).
В любом случае, если комнатная температу-
ра слишком низкая или слишком высокая,
можно увеличить или уменьшить темпера-
туру отопления на ± 15 °C при помощи кно-
пок 16 (уменьшение) и 17 (увеличение), см.
(Рисунок 2.5).
2.4 Температура горячего водо-
снабжения
Регулировать температуру воды в системе
горячего водоснабжения можно при помо-
щи кнопок 10 (увеличение) и 11 (уменьше-
ние), см. (Рисунок 2.5), начиная с минимум 35
°C и до максимум 60 °C. При нажатии одной из
двух кнопок на дисплей выводится установ-
ленное значение, при повт орном нажатии
можно его изменять.
Сигнализация ЖК-дисплея:
• установленное значение температуры
воды в системе горячего водоснабжения
и символ
мигают; фон дисплея осве-
щен (Рисунок 2.7).
2.9
Регулировка
Установите необходимую температуру воды
в системе горячего водоснабжения
и уменьшите необходимость смешивания
горячей воды с холодной.
Таким образом Вы сможете оценить преиму-
щества автомати ческой регулировки темпе-
ратуры. Если жесткость воды очень высокая,
рекомендуется установить котел на темпера-
туру ниже 50 °C.
В таких случаях рекомендуется также устано-
вить устройство для смягчения воды.
Если расход горячей воды слишком большой
и не позволяет поддерживат ь нужную темпе-
ратуру, необхо димо, чт обы специалист упол-
номоченног о сервисного цент ра установил
специальный ограничитель расхода воды.
Работа в режиме нагрева воды в системе
горячего водоснабжения
Если котел в данный момент осуществляет
нагрев воды в сист еме горячего водоснабже-
ния, на дисплее появляет ся символ
, за ко-
торым следует увеличивающееся значение
температуры горячей воды. Символ
мигает (Рисунок 2.10).
