13
DEUTSCH
9. Sägeblatt (56) von der Sägeblatt-
welle abnehmen und nach oben
herausnehmen.
10. Innenflansch (57) von der Sägeblatt-
welle abnehmen.
11. Spannflächen reinigen:
− Sägeblattwelle,
− Innenflansch,
− Sägeblatt,
− Außenflansch,
− Spannschraube.
A
Gefahr!
Verwenden Sie keine Reini-
gungsmittel (z.B. um Harzrückstände
zu beseitigen), welche die Leichtme-
tallbauteile angreifen können; die
Festigkeit der Säge kann sonst beein-
trächtigt werden.

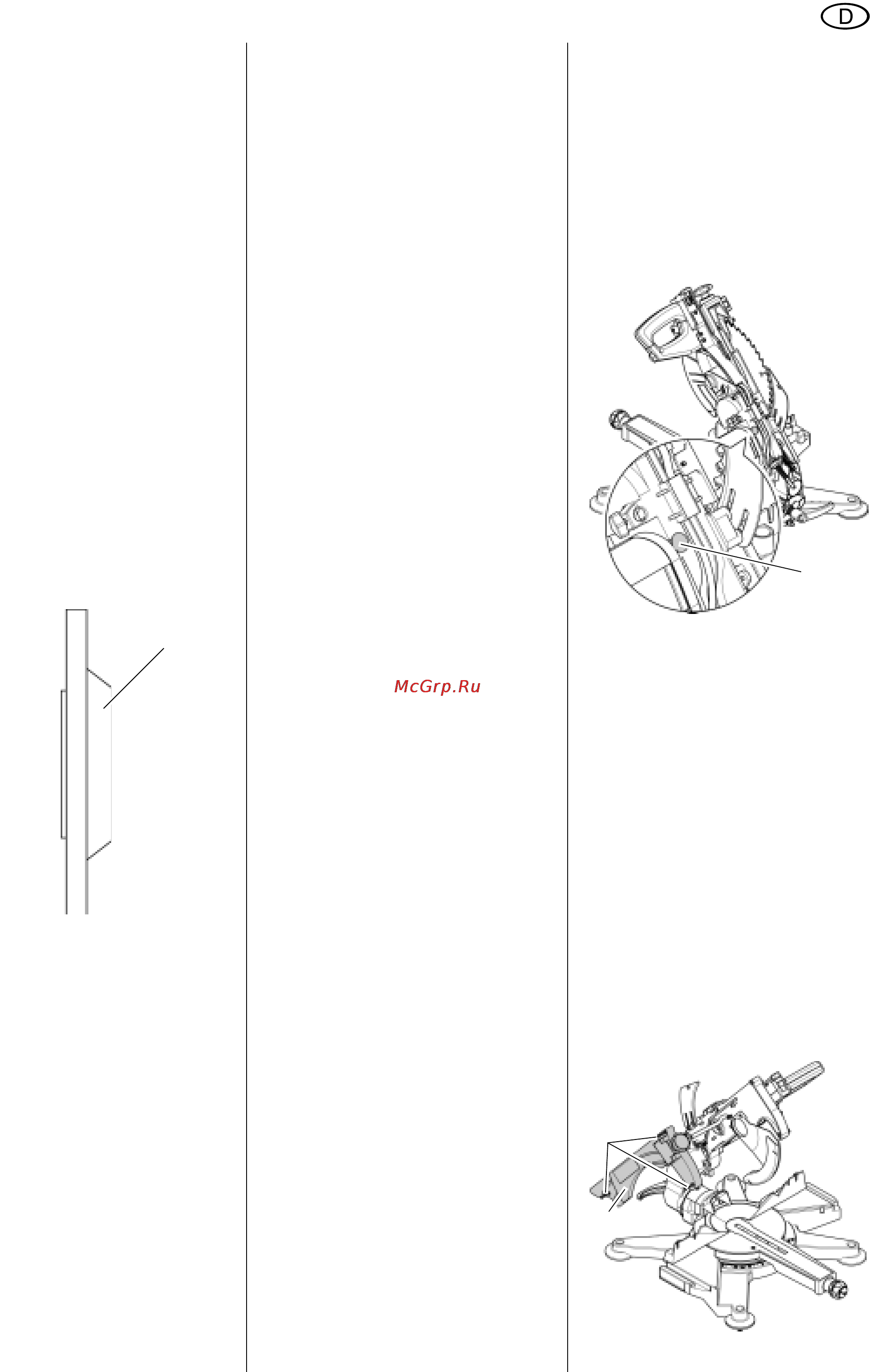

12. Innenflansch (57) aufstecken.
A
Gefahr!
Innenflansch richtig auflegen!
Die Säge kann sonst blockieren oder
das Sägeblatt kann sich lösen! Der
Innenflansch liegt richtig, wenn der
abgeschrägte Kragen
(58) nach
rechts zeigt und die Ringnut nach
links.
13. Neues Sägeblatt (56) auflegen –
Drehrichtung beachten (Pfeil auf
Sägeblatt und Sägeblattabdeckung
müssen in dieselbe Laufrichtung
zeigen)!
A
Gefahr!
Verwenden Sie nur normge-
rechte Sägeblätter, die für die maxi-
male Drehzahl ausgelegt sind (siehe
„Technische Daten“) – bei ungeeig-
neten oder beschädigten Sägeblät-
tern können durch die Fliehkraft Teile
explosionsartig weggeschleudert
werden.
Nicht verwendet werden dürfen:
− Sägeblätter aus hochlegiertem
Schnellarbeitsstahl (HSS);
− beschädigte Sägeblätter;
− Trennscheiben.
A
Gefahr!
− Montieren Sie das Sägeblatt nur
mit Originalteilen.
− Verwenden Sie keine losen Redu-
zierringe; das Sägeblatt kann sich
sonst lösen.
− Sägeblätter müssen so montiert
sein, dass sie ohne Unwucht und
Schlag laufen und sich beim
Betrieb nicht lösen können.
14. Außenflansch (55) aufstecken –
Die beiden Mitnehmerflanken müs-
sen in die Abflachungen der Säge-
blattwelle greifen!
15. Spannschraube (54) aufschrauben
(Linksgewinde!) und mit Innen-
sechskantschlüssel handfest anzie-
hen.
Um das Sägeblatt zu arretieren,
Sägeblatt-Arretierung (53) verwen-
den.
A
Gefahr!
− Werkzeug zum Festschrauben
des Sägeblattes nicht verlängern.
− Spannschraube nicht durch
Schläge auf den Montageschlüs-
sel festziehen.
− Nach dem Festziehen der Spann-
schraube unbedingt Montage-
schlüssel entfernen.
16. Sägekopf nach unten schwenken
und arretieren.
17. Obertisch aufsetzen, vollständig
nach unten fahren und Feststell
-
schrauben für Schnitthöhe festzie-
hen.
18. Spanhaube aufsetzen und Mutter an
Spanhaube festziehen.
19. Funktion überprüfen:
− Die Pendelschutzhaube muss
das Sägeblatt beim Herunter
-
schwenken freigeben, ohne
andere Teile zu berühren.
− Beim Hochschwenken des Säge-
kopfes in die Ausgangsstellung
muss die Pendelschutzhaube
automatisch das Sägeblatt abde
-
cken.
− In der oberen Ausgangsstellung
des Sägekopfes muss die Sicher-
heits-Verriegelung die Pendel-
schutzhaube gegen unbeabsich-
tigtes Öffnen verriegeln.
− Sägeblatt-Arretierung kontrollie-
ren – das Sägeblatt muss sich
frei drehen können.
9.2 Antriebsriemen spannen
Der Antriebsriemen, der auf der rechten
Seite des Sägekopfes hinter der Abde-
ckung läuft, muss nachgespannt wer-
den, wenn er in der Mitte zwischen den
beiden Riemenscheiben mehr als 8 mm
nachgibt oder die Antriebskräfte nicht
mehr übertragen werden.
Spannung prüfen
1. Sägekopf nach oben schwenken.
2. Neigung des Kipparmes auf 0° ein-
stellen und Feststellschraube für
Neigungseinstellung festziehen.
3. Mutter an Spanhaube lösen und
Spanhaube abnehmen.
4. Feststellschrauben für Schnitthöhe
lösen, Obertisch nach oben fahren
und abnehmen.
5. Stopfen (59) neben Motor abziehen.
6. Spannung des Antriebsriemens
durch Öffnung mit stumpfem Werk
-
zeug prüfen. Antriebsriemen nach-
spannen, wenn er mehr als 8 mm
nachgibt (siehe "Nachspannen").
7. Falls der Antriebsriemen nicht
nachgespannt werden muss:
− Stopfen in Öffnung drücken.
− Obertisch aufsetzen, vollständig
nach unten fahren und Feststell
-
schrauben für Schnitthöhe fest-
ziehen.
− Spanhaube aufsetzen und Mutter
an Spanhaube festziehen.
Nachspannen
1. Sägeblatt abnehmen (siehe "Säge-
blatt wechseln").
2. Drei Innensechskantschrauben (60)
an linker Sägeblattabdeckung (61)
lösen, Sägeblattabdeckung abneh-
men.
58
59
60
61
