43
FRANÇAIS
16. Tourner la tête de scie vers le bas et
la bloquer.
17. Mettre en place la table supérieure,
l'amener complètement vers le bas
et serrer les vis de blocage de la
hauteur de coupe.
18. Mettre en place la coiffe à copeaux
et serrer l'écrou sur la coiffe.
19. Contrôler le bon fonctionnement :
− Lorsque vous tournez le capot de
protection pendulaire vers le bas,
il doit laisser la lame de scie
découverte sans toucher aucune
autre pièce.
− Lorsque vous tournez la tête de
la scie vers sa position initiale
supérieure, le capot de protection
pendulaire doit couvrir automati
-
quement la lame de la scie.
− Lorsque la tête de scie est en
position initiale supérieure, le blo
-
cage de sécurité doit verrouiller le
capot de protection pendulaire
pour empêcher toute ouverture
intempestive.
− Contrôler le verrouillage de la
lame de la scie : la lame de la
scie doit pouvoir tourner libre-
ment.

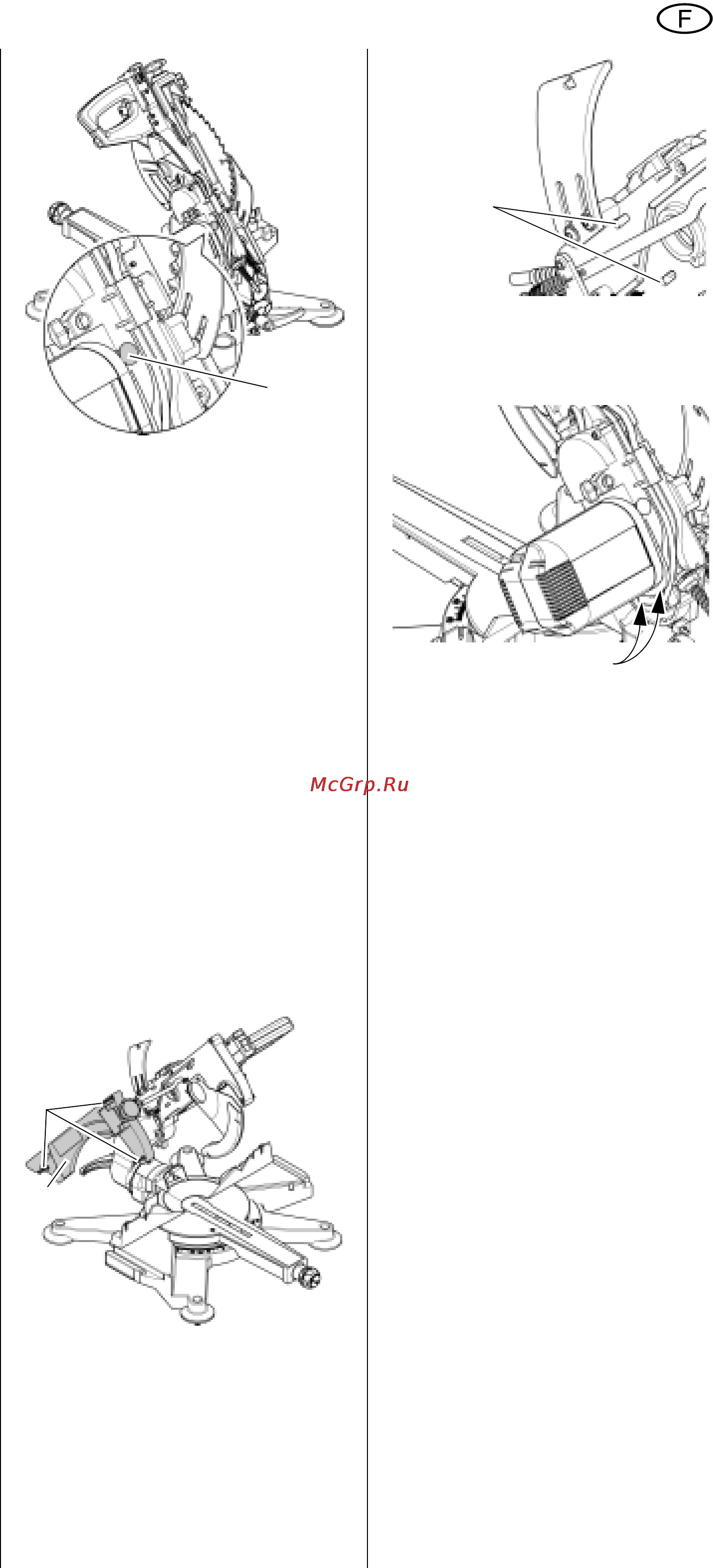

9.2 Tension de la courroie
d'entraînement
La courroie d'entraînement qui passe
derrière le capot, à droite de la tête de
scie, doit être retendue quand elle cède
de plus de 8 mm au centre entre les
deux poulies de transmission ou lorsque
les forces d'entraînement ne sont plus
transmises.
Vérification de la tension
1. Tourner la tête de scie vers le haut.
2. Régler l'inclinaison du bras bascu-
lant sur 0° et serrer la vis de blocage
du réglage de l’inclinaison.
3. Desserrer l'écrou de la coiffe à
copeaux et retirer la coiffe.
4. Desserrer les vis de blocage de la
hauteur de coupe, amener la table
supérieure en position haute et la
retirer.
5. Retirer le bouchon (59) à côté du
moteur.
6. Contrôler la tension de la courroie
d'entraînement en ouvrant avec un
outil non pointu. Retendre la cour
-
roie d'entraînement si elle cède de
plus de 8 mm (voir "Retendre la
courroie").
7. Si la courroie d'entraînement n'a
pas besoin d'être retendue :
− Enfoncer le bouchon dans
l'ouverture.
− Mettre en place la table supérieu-
re, l'amener complètement vers
le bas et serrer les vis de blocage
de la hauteur de coupe.
− Mettre en place la coiffe à
copeaux et serrer l'écrou sur la
coiffe.
Retendre la courroie
1. Retirer la lame de scie (voir "Chan-
gement de la lame de scie").
2. Desserrer les trois vis à six pans
creux
(60) sur le capot gauche de la
lame de scie (61), retirer le capot de
la lame.
3. Desserrer les deux vis à six pans
creux par les fentes
(62) dans le
boîtier.
4. Desserrer les deux vis à six pans
creux (63) entre le moteur et le bras
basculant – utiliser la clé Allen avec
la tige la plus courte (max. 10 mm).
5. Pour retendre la courroie, déplacer
le moteur vers l'arrière.
6. Serrer en croix les quatre vis à six
pans creux desserrées sur le
moteur.
7. Mettre en place le capot gauche de
la lame de scie et serrer les vis à six
pans creux.
8. Enfoncer le bouchon dans l'ouver-
ture.
9. Insérer la lame de scie (voir "Chan-
gement de la lame de scie").
10. Mettre en place la table supérieure,
l'amener complètement vers le bas
et serrer les vis de blocage de la
hauteur de coupe.
11. Mettre en place la coiffe à copeaux
et serrer l'écrou sur la coiffe.
12. Tourner la tête de scie vers le bas :
− Lorsque vous tournez le capot de
protection pendulaire vers le bas,
il doit laisser la lame de scie
découverte sans toucher aucune
autre pièce.
− Lorsque vous tournez la tête de
la scie vers sa position initiale
supérieure, le capot de protection
pendulaire doit couvrir automati
-
quement la lame de la scie.
− Lorsque la tête de scie est en
position initiale supérieure, le blo
-
cage de sécurité doit verrouiller le
capot de protection pendulaire
pour empêcher toute ouverture
intempestive.
− Contrôler le verrouillage de la
lame de scie : la lame doit pou-
voir tourner librement.
59
60
61
62
63
