44
FRANÇAIS

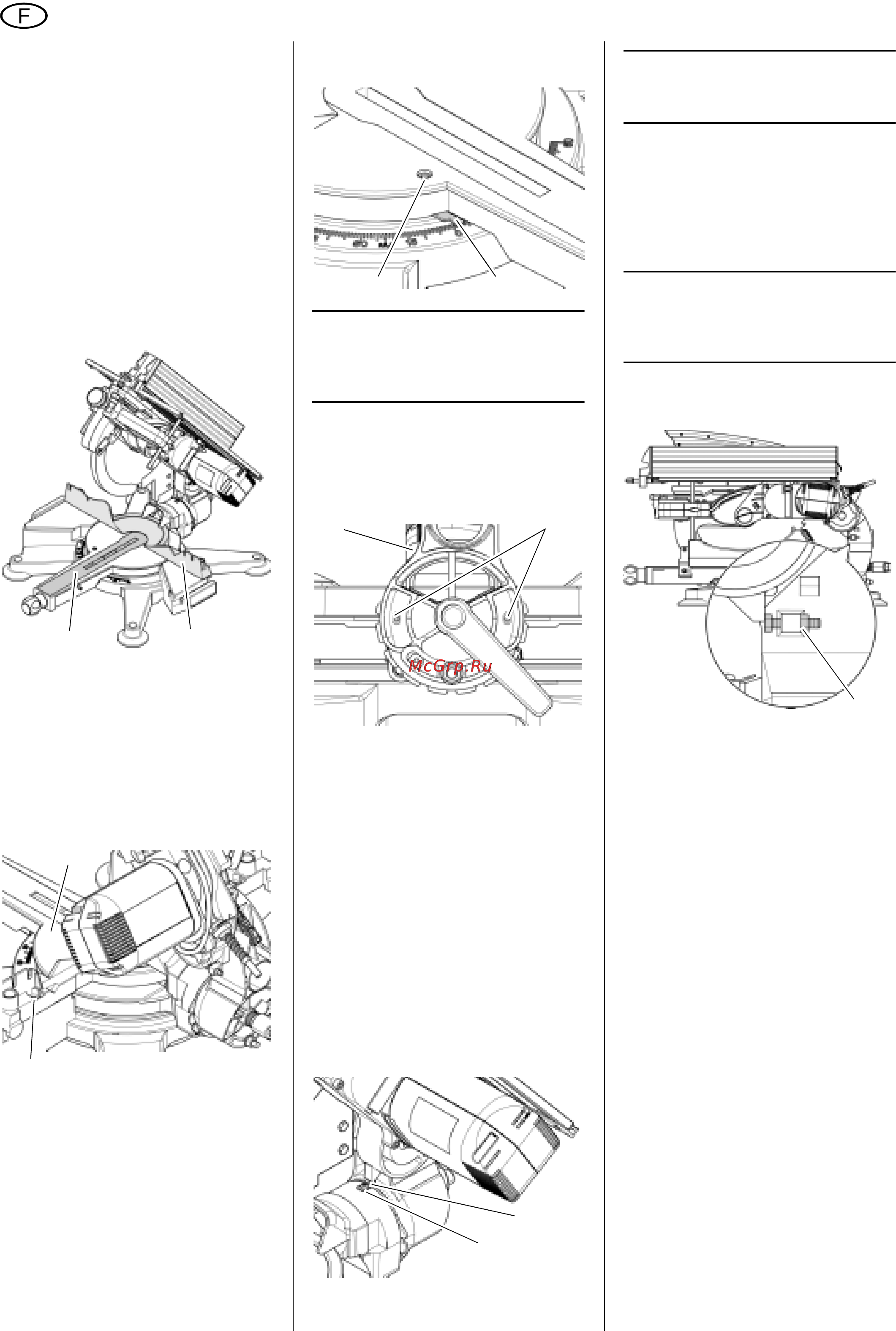

9.3 Remplacement du sup-
port de table
A
Danger !
Lorsque vous utilisez un sup-
port de table endommagé, il est pos-
sible que de petits objets se coincent
entre le support et la lame et bloquent
la lame. Remplacez immédiatement
les supports de table endommagés !
1. Dévisser la butée de la pièce de tra-
vail (64).
2. Retirer le support de table (65) en
faisant levier avec un tournevis.
Cela détruit le support de table qui
ne pourra donc plus être utilisé.
3. Placer un nouveau support de table
et le verrouiller.
4. Monter la butée de la pièce de tra-
vail (64).
9.4 Réglages
Réglage de la butée de la pièce
1. Dévisser les vis de fixation (67) de
la butée de la pièce.
2. Placer la butée de manière à ce
qu'elle soit rigoureusement à angle
droit par rapport à la lame de scie
lorsque la table tournante
(66) se
bloque en position 0°.
3. Serrer les vis de fixation de la butée
de la pièce.
Réglage de l'indicateur pour les
angles d'onglet
1. Changer le réglage de l'indicateur
(69) avec la vis à six pans creux (68)
jusqu'à ce que la valeur indiquée
coïncide avec la position de ver
-
rouillage de la table tournante.
3
Remarque :
La table tournante se verrouille
dans les positions à 0°, 15°, 22,5°, 30°,
45° et 60°.
Réglage des positions de verrouillage
de l'angle d'inclinaison
1. Verrouiller le bras basculant (70) sur
la position 0°.
2. Desserrer d'un tour environ deux vis
à six pans creux
(71) au dos de
l'appareil (dégager au besoin le
levier de fixation du réglage de
l’inclinaison et tourner le levier pour
accéder aux vis à six pans creux).
3. Aligner le bras basculant de sorte
que la lame de la scie se trouve
exactement à angle droit par rapport
à la table tournante.
4. Serrer les deux vis à six pans creux
(71) à l'arrière de l'appareil.
5. Après avoir desserré la vis (73),
changer le réglage de l'indicateur
(72) jusqu'à ce que la valeur indi-
quée coïncide avec la position de
verrouillage du bras basculant.
3
Remarque :
Le bras basculant se verrouille
dans les positions à 0°, 22,5° et 45°.
Ajustage de la butée de profondeur
terminale
La butée de profondeur terminale limite
la profondeur à laquelle la lame de scie
pénètre dans l'ouverture du support de
table.
3
Remarque :
La butée de profondeur terminale
doit être ajustée lorsque la lame de scie
touche la table.
1. Desserrer le contre-écrou de la
butée de profondeur terminale
(74).
2. Régler la butée de profondeur termi-
nale de manière à ce que la lame de
scie pénètre dans l'ouverture du
support de table jusqu'à la butée de
la pièce.
3. Serrer le contre-écrou de la butée
de profondeur terminale.
4. Abaisser la tête de scie jusqu'au
niveau de la butée de profondeur
terminale et vérifier qu'il est possible
de faire tourner la lame de scie dans
cette position.
9.5 Nettoyage de l'appareil
Enlever les copeaux et la poussière en
utilisant un aspirateur ou un gros pin
-
ceau :
− dispositifs de réglage ;
− éléments de commande ;
− ouverture de refroidissement du
moteur ;
− espace sous le support de table.
9.6 Conservation de
l'appareil
A
Danger !
• Conservez l'appareil de manière à
ce qu'il ne puisse pas être mis en
marche par des personnes non
autorisées.
6465
66
67
68 69
70 71
72
73
74
