42
FRANÇAIS
A
Danger !
Avant tout travail de maintenance et
de nettoyage :
1. éteindre la machine,
2. débrancher la fiche,
3. attendre que l'appareil soit à
l'arrêt.
− Les travaux de maintenance et de
réparation autres que ceux décrits
dans ce chapitre ne doivent être
exécutés que par du personnel
compétent.
− Ne remplacez les pièces endomma-
gées, en particulier les dispositifs de
sécurité, que par des pièces d’ori
-
gine, car les pièces n'ayant été ni
contrôlées ni approuvées par le
constructeur peuvent provoquer des
dommages imprévisibles.
− Après chaque opération d’entretien
ou de nettoyage, remettez en ser-
vice tous les dispositifs de sécurité,
puis contrôlez-les.
9.1 Changement de la lame
de scie
A
Danger !
• Immédiatement après la coupe, la
lame de scie peut encore être brû
-
lante : risque de brûlures ! Lais-
sez refroidir la lame de scie
lorsqu'elle est brûlante. Ne net
-
toyez pas la lame avec des liqui-
des combustibles.
• Il y a risque de coupure même
lorsque la lame est immobile.
Lorsque vous desserrez ou res
-
serrez la vis de fixation, le capot
de protection pendulaire doit être
au-dessus de la lame. Portez tou
-
jours des gants lors du change-
ment de la lame de scie.
1. Amener l'appareil en position de
transport.
2. Régler l'inclinaison du bras bascu-
lant sur 0° et serrer la vis de blocage
du réglage de l’inclinaison.
3. Desserrer l'écrou de la coiffe à
copeaux et retirer la coiffe.
4. Desserrer les vis de blocage de la
hauteur de coupe, amener la table
supérieure en position haute et la
retirer.
5. Tourner la tête de scie vers le haut.

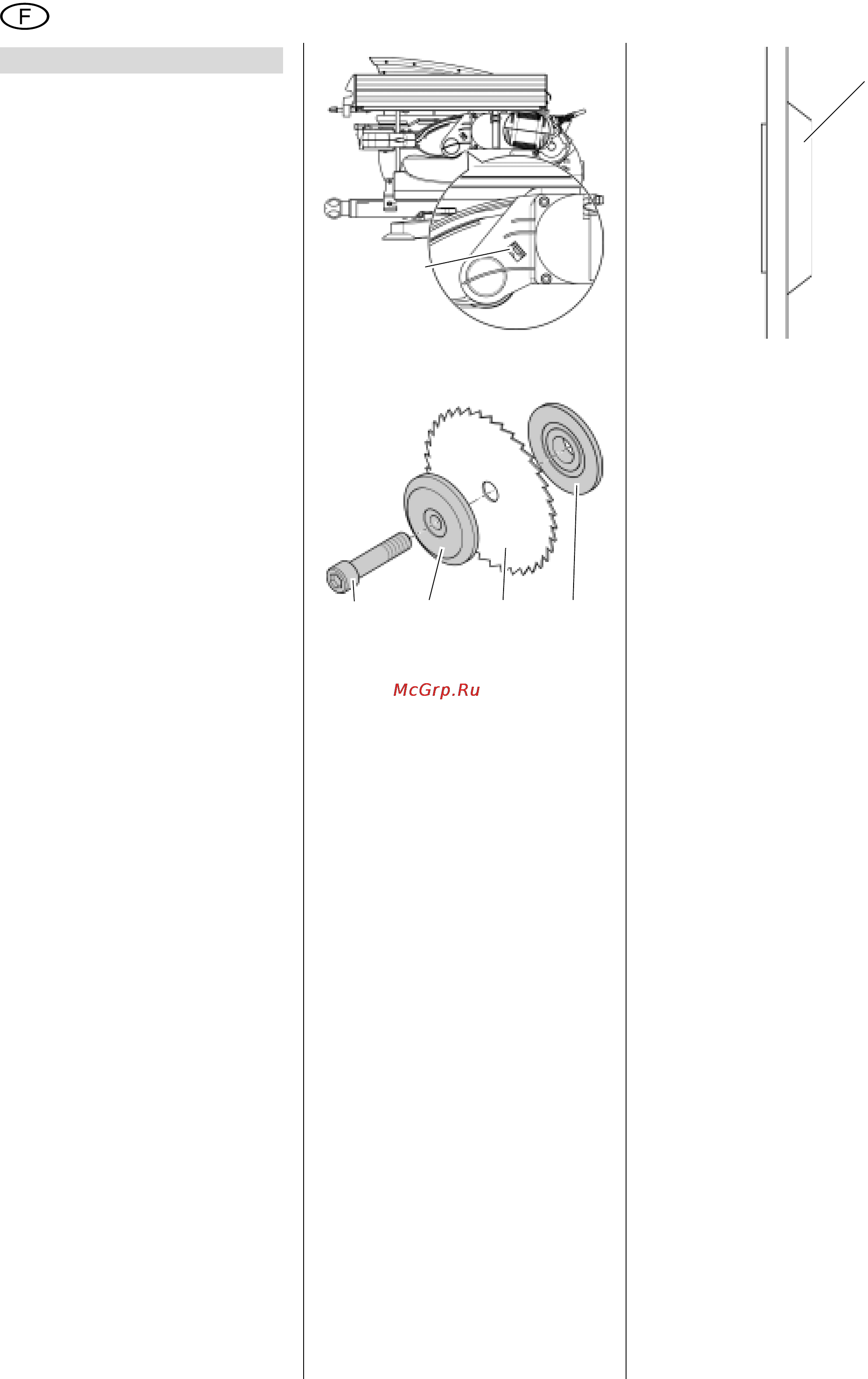

6. Pour verrouiller la lame de la scie,
tirer le verrouillage de la lame de la
scie
(53) vers l'avant. Tourner lente-
ment la lame de scie avec la main
jusqu'à ce que le verrouillage de la
lame s'enclenche.
7. Desserrer la vis de fixation (54) de
l'arbre porte-lame (filetage à gau-
che).
8. Retirer la vis de fixation (54) et la
bride extérieure (55) de l'arbre
porte-lame.
9. Retirer la lame de scie (56) de
l'arbre porte-lame et la dégager par
en haut.
10. Retirer la bride intérieure (57) de
l'arbre porte-lames.
11. Nettoyer les surfaces d'ablocage :
− l'arbre porte-lame,
− la bride intérieure,
− la lame de scie,
− la bride extérieure,
− la vis de serrage.
A
Danger !
N'utilisez pas de produits de
nettoyage (par exemple pour éliminer
les restes de résine) qui risqueraient
d'attaquer les pièces en métal léger
;
cela pourrait compromettre la solidité
de la scie.
12. Monter la bride intérieure (57).
A
Danger !
Placez correctement la bride
intérieure ! Sinon, la scie pourrait se
bloquer ou la lame de la scie pourrait
se décrocher ! La bride intérieure est
correctement placée quand le col
biseauté
(58) est tourné vers la droite
et la rainure annulaire vers la gauche.
13. Monter une nouvelle lame de scie
(56) – vérifier le sens de rotation (les
flèches sur la lame de scie et le cou-
vercle de protection de la lame doi-
vent être tournées dans la même
direction)
!
A
Danger !
N'utilisez que des lames res-
pectant les normes et ayant été
conçues pour le régime maximal (voir
"Caractéristiques techniques") – si
vous utilisez des lames endomma
-
gées ou non appropriées, il est possi-
ble que des pièces soient projetées
de l'appareil sous l'effet de la force
centrifuge.
Il est interdit d’employer :
− des lames en acier rapide forte-
ment allié (HSS) ;
− des lames endommagées ;
− des meules à tronçonner.
A
Danger !
− N'installez la lame qu'avec des
pièces d’origine.
− N'utilisez pas de bagues de
réduction libres
; la lame de scie
risquerait de se défaire.
− La lame doit être montée de
manière à tourner sans déséquili
-
bre ni à-coups et sans se dévis-
ser lors du fonctionnement.
14. Monter la bride extérieure (55) –
les deux brides d'entraînement doi-
vent s'emboîter dans les aplatisse-
ments de l'arbre porte-lame !
15. Visser la vis de fixation (54) (filetage
à gauche !), puis la serrer à fond à
l'aide d'une clé Allen.
Pour bloquer la lame de la scie, utili-
ser le verrouillage de lame (53) .
A
Danger !
− Ne rallongez pas l’outil utilisé
pour serrer la lame.
− Ne frappez pas sur la clé de mon-
tage pour serrer la vis.
− Après avoir serré la vis, retirez
impérativement la clé de mon-
tage.
9. Maintenance
53
54 55 5756
58
