![Hitachi DS14DFL [98/106] ㄱ䉡捫彄匱㑄䙌彅](/views2/1081110/page98/bg62.png)
97

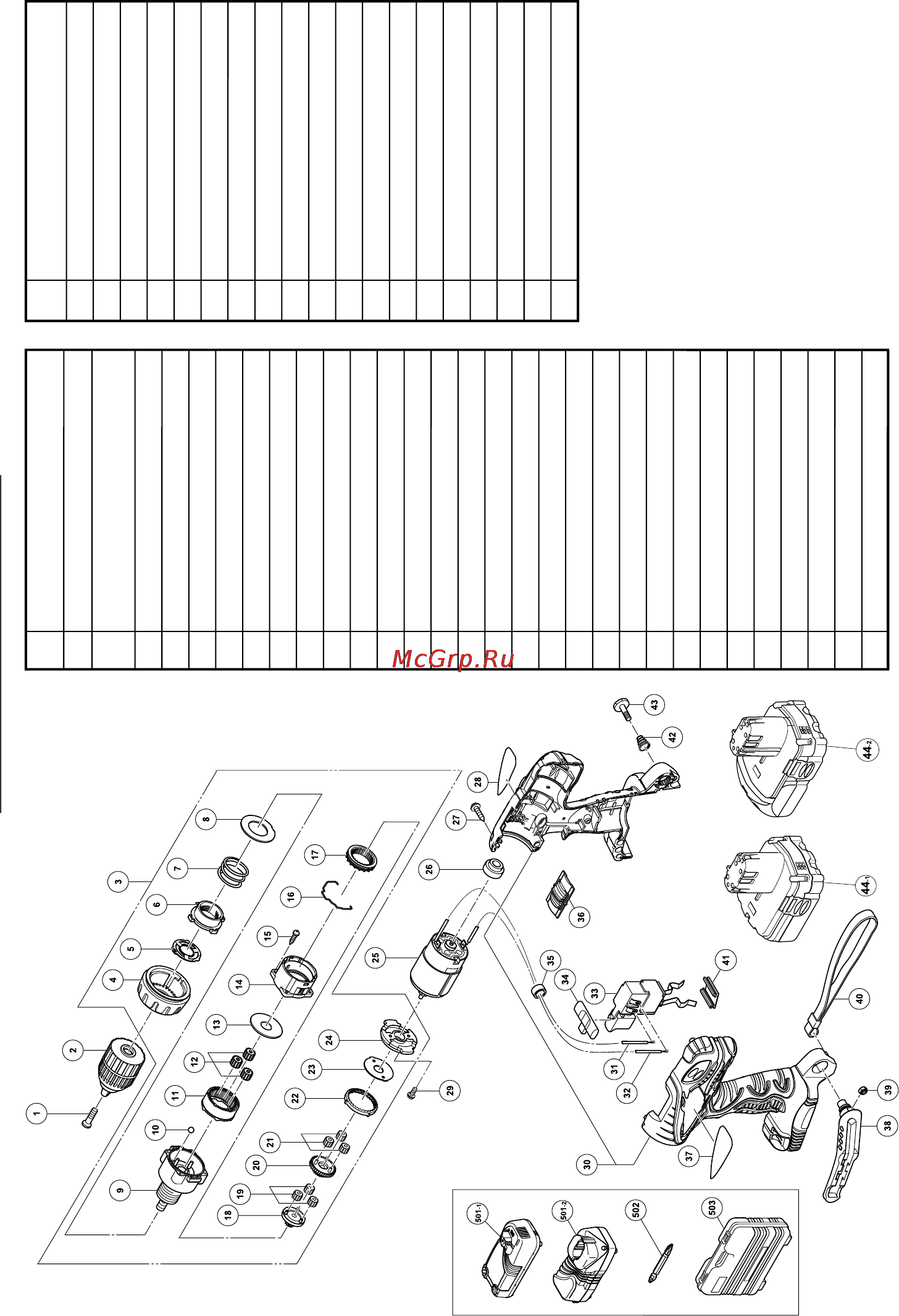

DS14DFL/DS18DFL (Double sleeve chuck)
Item
No.
Part Name
31 INTERNAL WIRE (B) 90L (BLACK)
32 INTERNAL WIRE (B) 140L (RED)
33 DC-SPEED CONTROL SWITCH
34 PUSHING BUTTON
35 FERRITE CORE
36 SHIFT KNOB
37 HITACHI LABEL
38 HOOK ASS'Y
39 V-LOCK NUT M5
40 STRAP
41 TERMINAL SUPPORT (A)
42 HOOK SPRING
43 SPECIAL SCREW M5
44-1 BATTERY (BCL1415): DS14DFL
44-2 BATTERY (BCL1815): DS18DFL
501-1
CHARGER (UC18YGL or UC18YRL or UC18YFL)
501-2 CHARGER (UC18YGL2)
502 + DRIVER BIT
503 CASE
Item
No.
Part Name
1 SPECIAL SCREW (LEFT HAND)M6 × 23
2
DRILL CHUCK
(W/O CHUCK WRENCH)
3 GEAR BOX ASS'Y
4 CLUTCH DIAL
5 CLICK SPRING
6 NUT
7 SPRING
8 WASHER (A)
9 FRONT CASE
10 STEEL BALL D5
11 RING GEAR
12 PLANET GEAR (C) SET
13 WASHER (A)
14 REAR CASE
15 TAPPING SCREW D3 × 12
16 SHIFT ARM
17 SLIDE RING GEAR
18 PINION (C)
19 PLANET GEAR (B) SET
20 PINION (B)
21 PLANET GEAR (A) SET
22 FIRST RING GEAR
23 WASHER (B)
24 MOTOR SPACER
25 MOTOR
26 SPACER: DS14DFL
27 TAPPING SCREW (W/FLANGE) D3 × 16
28 NAME PLATE
29 MACHINE SCREW M 4 × 6
30 HOUSING (A). (B) SET
11Back_DS14DFL_EE 4/30/10, 15:3097
