103

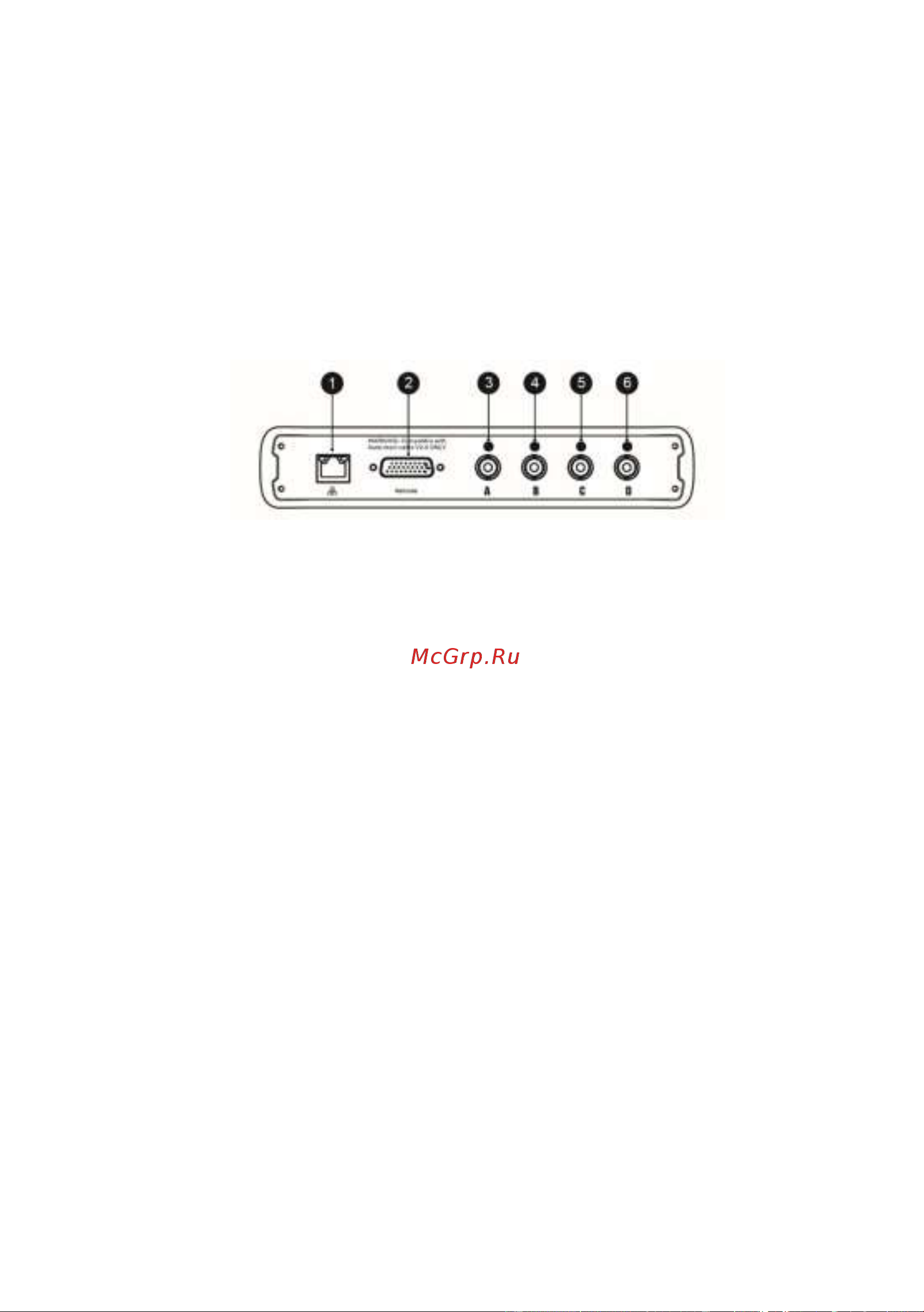

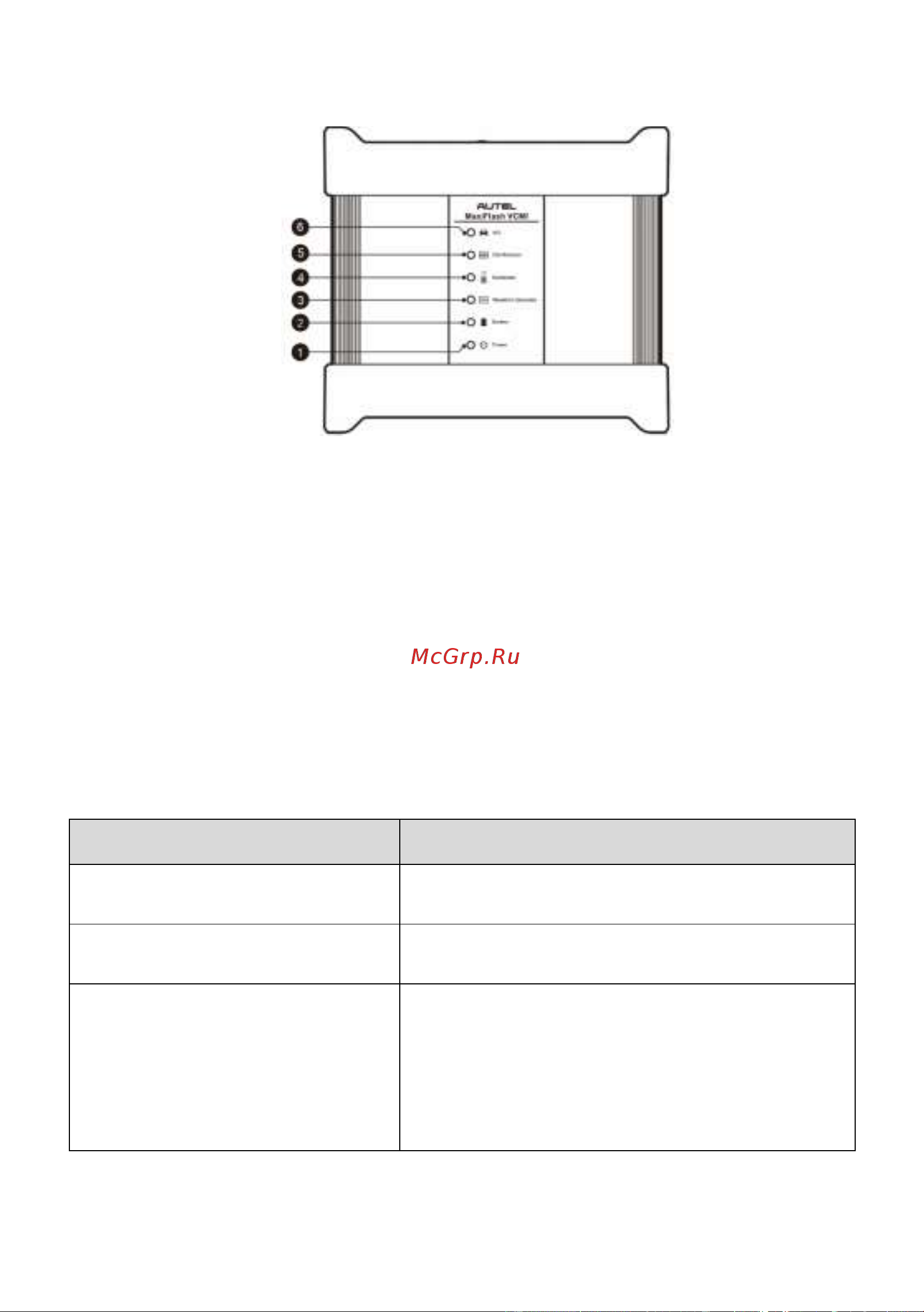

Устройство VCMI (вид спереди)
1. Индикатор электропитания
2. Индикатор аккумулятора
3. Индикатор генератора сигналов
4. Индикатор мультиметра
5. Индикатор осциллографа
6. Индикатор связи с автомобилем
7.1.2.2 Технические характеристики
Таблица 7-1. Технические характеристики
Компонент/характеристика
Описание
Количество каналов
4
Полоса пропускания
20 МГц
Максимальная частота
дискретизации
l 1 или 2 канала: 80 Мвыб/с*
l 3 или 4 канала: 20 Мвыб/с*
*
Мвыб/с = миллион выборок в секунду
1) В случае выбора любого одного канала
