Изменение параметров щупа
В меню стандартных щупов отсутствуют дополнительные пользовательские
щупы.
ПРИМЕЧАНИЕ
Внимательно прочитайте руководство по эксплуатации зонда или
проконсультируйтесь с соответствующим производителем в отношении
линейного уравнения (y = mx + c).

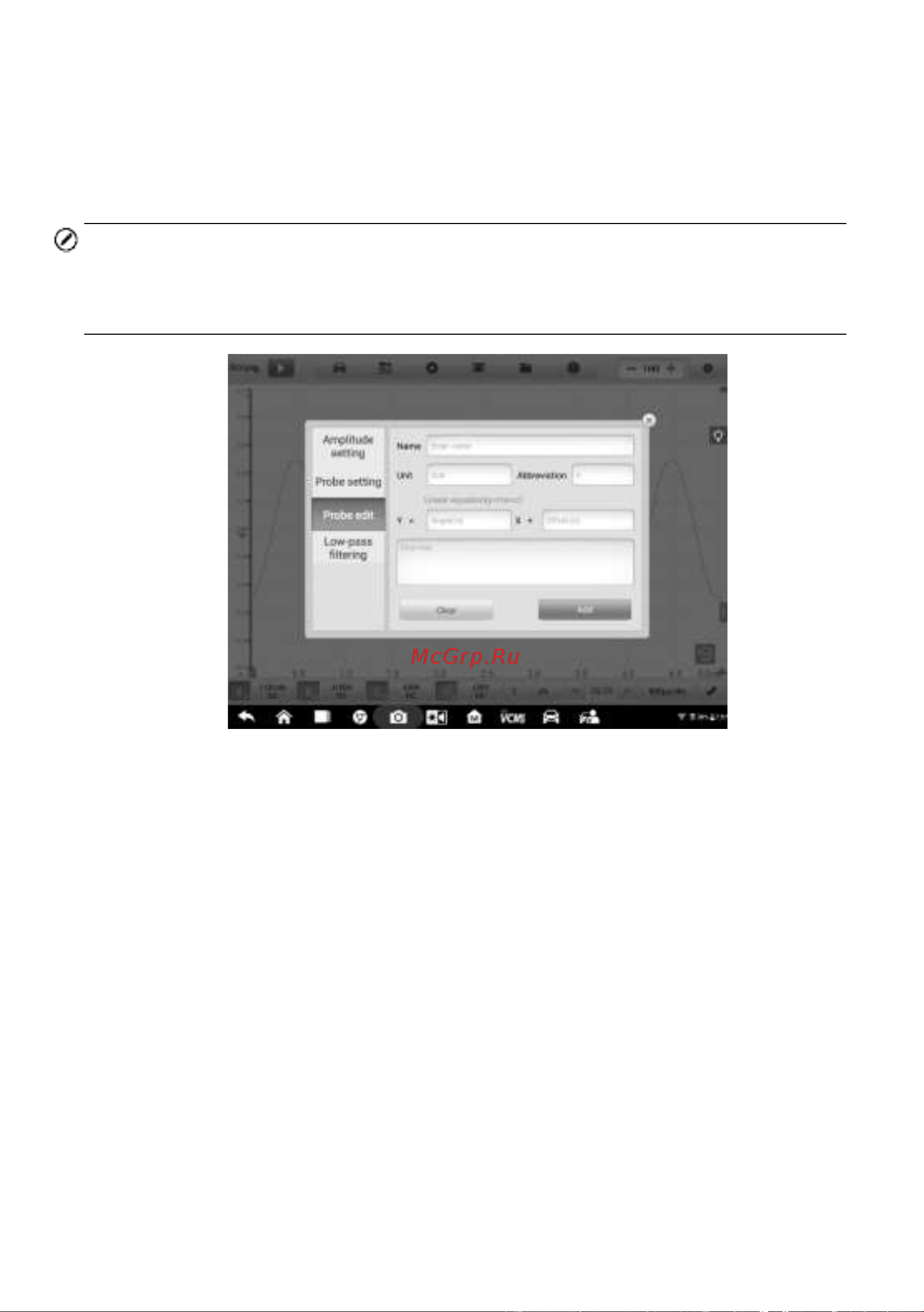

Рисунок 7-54. Первый пример окна изменения параметров щупа
Ø Процедура добавления пользовательских щупов
В качестве примера рассмотрим добавление аттенюатора 20:1.
1. Нажмите внизу окна правую часть кнопки управления каналом, чтобы
открыть диалоговое окно настройки.
2. Выберите раздел Probe Edit [Изменение параметров щупа] в левой
части диалогового окна.
3. Коснитесь каждого поля, чтобы ввести необходимую информацию,
используя виртуальную клавиатуру.
