18
Название
Кнопка
Описание
странице 294).
Update
[Обновление]
Предоставляет доступ к меню обновления
программного обеспечения системы (см.
раздел Приложение Update на странице 300).
VCMI Manager
[Менеджер VCMI]
Предоставляет доступ к меню подключения
VCMI (см. раздел VCMI Manager на странице
303).
ADAS [Система
ADAS]
Предоставляет доступ к меню системы ADAS
(см. раздел Система ADAS на странице 309).
Support
[Поддержка]
Синхронизирует базу данных онлайн-сервисов
Autel с диагностическим сканером MaxiSys (см.
раздел Приложение Support на странице 311).
Remote Desktop
[Удаленный
рабочий стол]
Позволяет настроить устройство на получение
дистанционной технической поддержки с
использованием программы TeamViewer (см.
раздел Приложение Remote Desktop на
странице 317).
Quick Link
[Избранные
ссылки]
Предоставляет ссылки на тематические
веб-сайты, чтобы ускорить доступ к
обновлениям продукции, сервисному
обслуживанию, поддержке и прочей
информации (см. раздел Quick Link на
странице 320).
MaxiViewer
Позволяет выполнить быстрый поиск
информации о поддерживаемых функциях
и/или транспортных средствах (см. раздел
Приложение MaxiViewer на странице 321).
MaxiVideo
Переключает диагностический сканер в режим
видеоскопа при подключении зонда с
видеоголовкой, благодаря чему можно
провести осмотр труднодоступных мест
автомобиля (см. раздел Приложение MaxiVideo
на странице323).

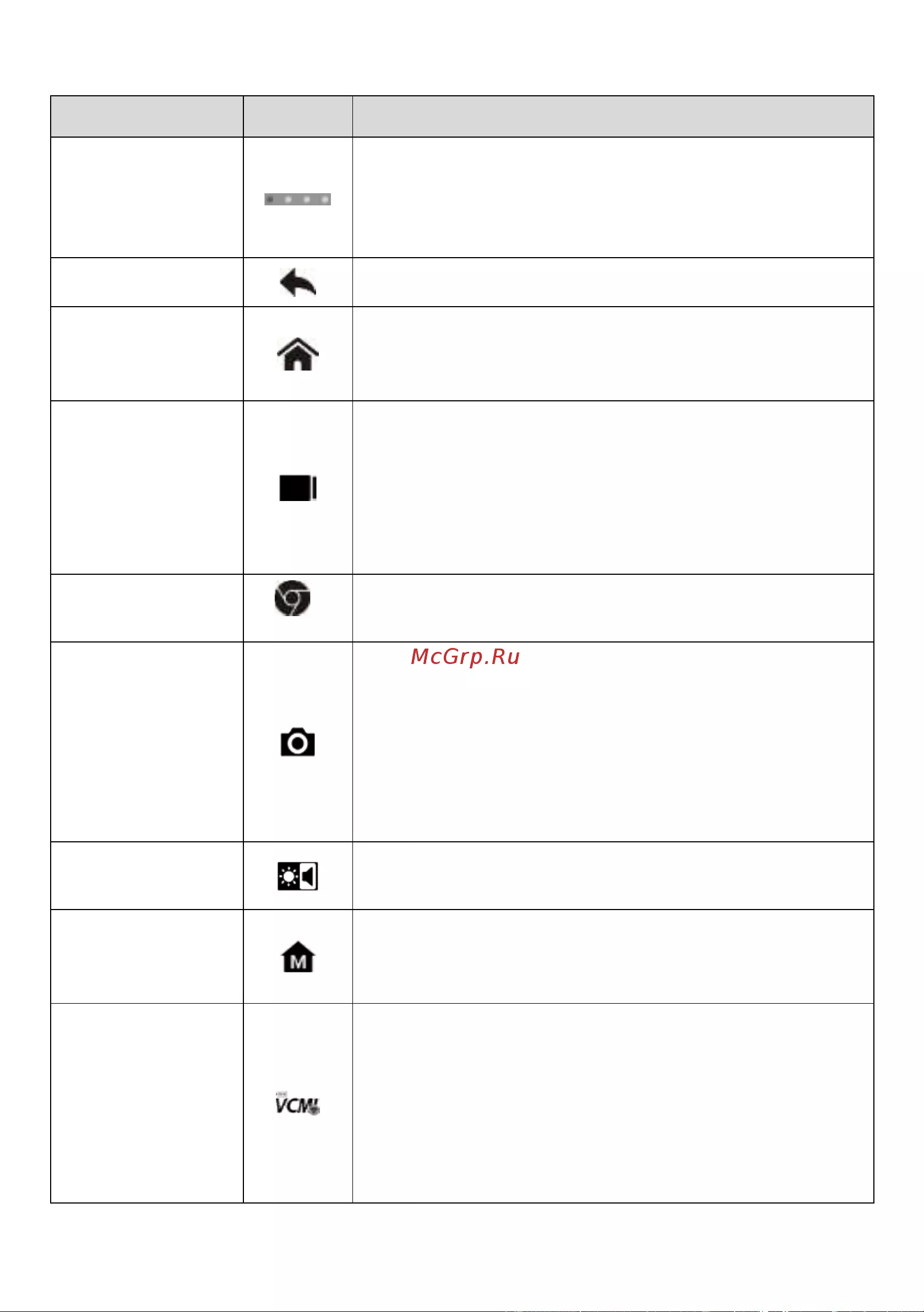

3.1.2Указатель и кнопки навигации
Операции кнопок навигации внизу экрана описаны в следующей таблице.
