79
просмотра информации о конкретном коде неисправности.
5.1.3Доступ посредством кнопки интеллектуальной
диагностики
После сканирования неисправностей всех автомобильных систем нажмите кнопку
Intelligent Diagnostics [Интеллектуальная диагностика], расположенную в
нижнем углу экрана, чтобы перейти в окно интеллектуальной диагностики.
Переход в окно интеллектуальной диагностики позволяет ознакомиться с
информацией бюллетеня технического обслуживания, результатами анализа
диагностических кодов, сведениями и советами по ремонту для всех
диагностических кодов всех просканированных систем. Подробные инструкции
по выполнению операций доступны в подразделе Интеллектуальная
диагностика.

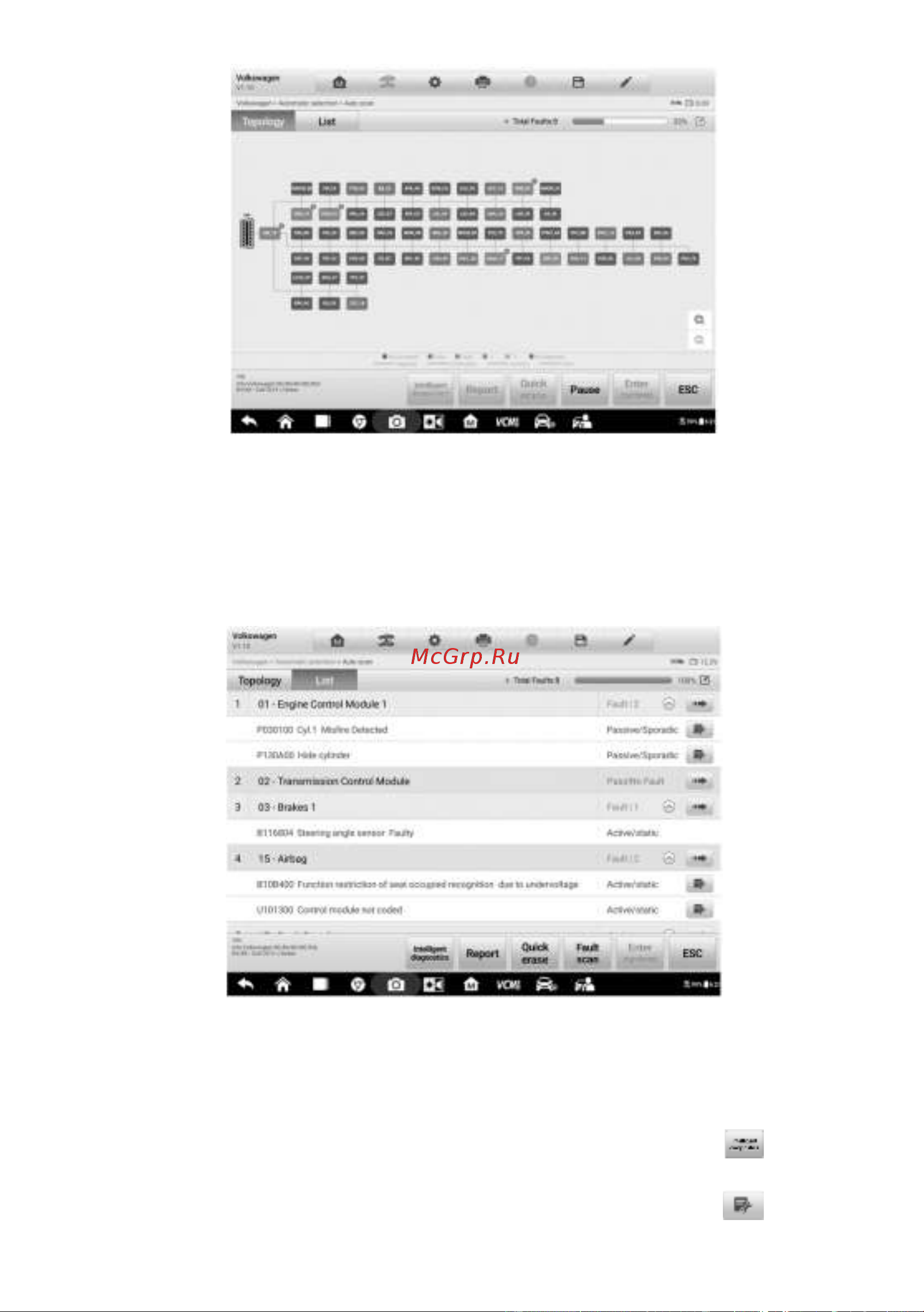

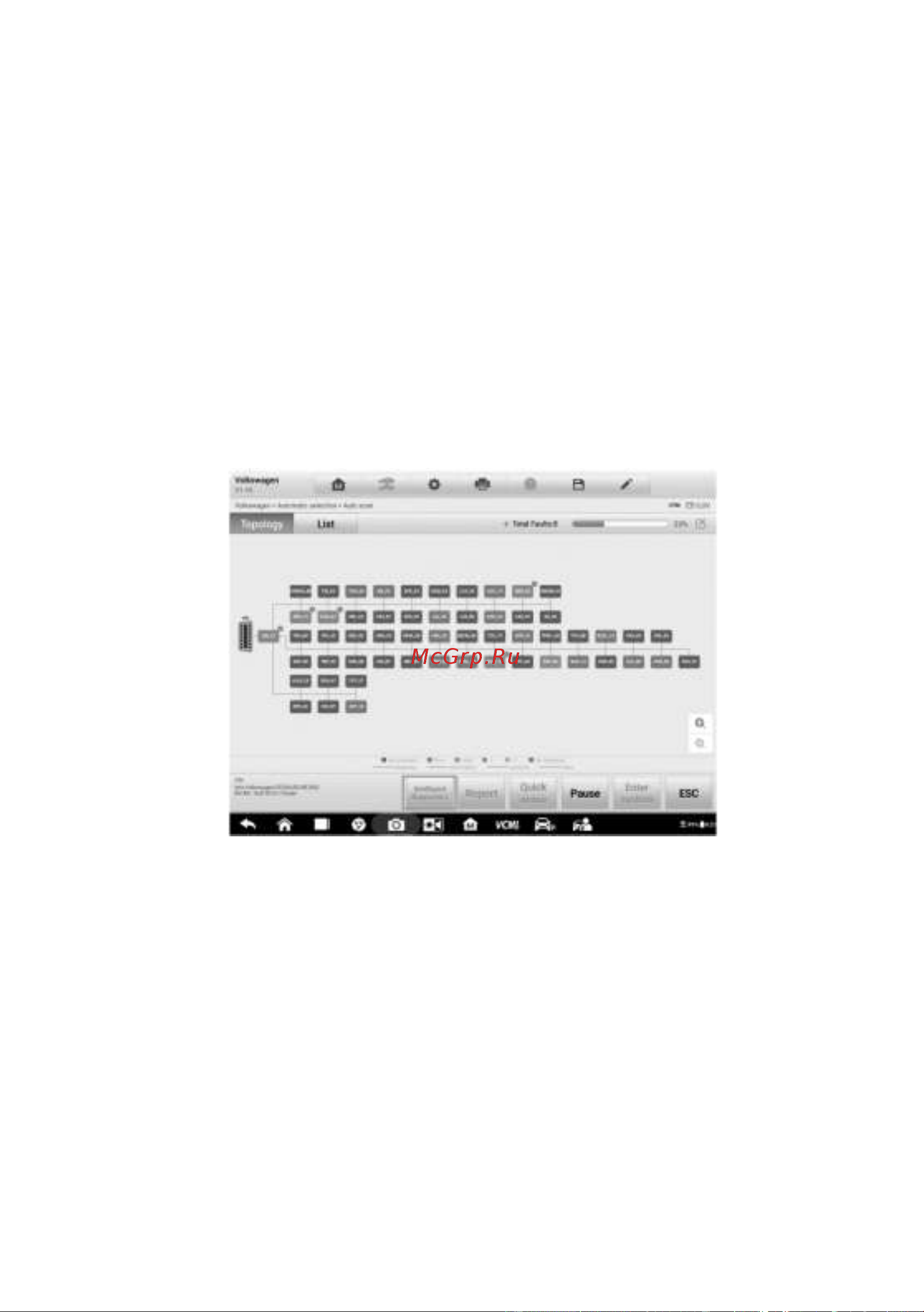

Рисунок 5-8. Пример окна с кнопкой интеллектуальной диагностики
5.1.4Доступ посредством значка интеллектуальной
диагностики
Для доступа к функции интеллектуальной диагностики может использоваться
значок интеллектуальной диагностики. После выбора этой функции доступны
подробные инструкции по устранению неисправностей, связанных с
конкретными диагностическими кодами.
Непосредственно под названием системы или блока будет отображаться
подробная информация об обнаруженных неисправностях, в том числе их коды,
описание и состояние. Если для автомобиля доступна функция интеллектуальной
