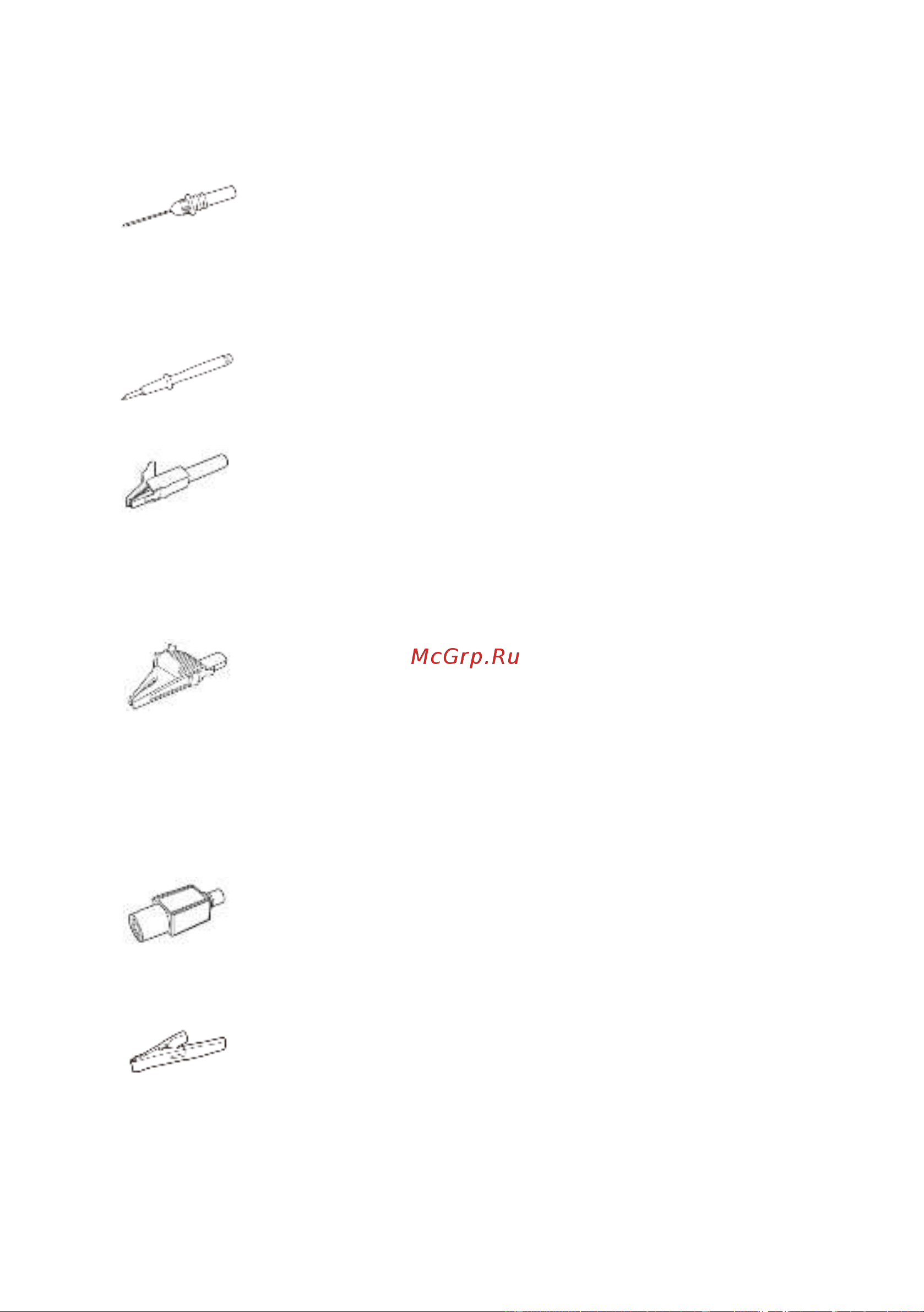

7.1.2.3 Дополнительные принадлежности
USB-кабель Autel версии 2 (на защитную оболочку
кабеля нанесен значок V2) (SA001)
Позволяет подключить осциллограф к диагностическому
сканеру и обеспечивает надежную передачу сигналов.
Кабельный адаптер вторичной цепи зажигания
(SA273)
Разъём BNC подключается к устройству VCMI с целью
измерения вторичного напряжения зажигания
традиционных систем зажигания, а также большинства
систем HEI (зажигание мощным разрядом) и DIS
(зажигание без распределителя).
Удлинительный диагностический кабель
(красный: SA005; зеленый: SA006; синий: SA007;
желтый: SA008)
Разъём BNC подключается к устройству VCMI, а 4-мм
одноштырьковый штепсель — к различным пробникам.
Ответвительные провода (SA151)
Обеспечивают легкий доступ к существующим
автомобильным разъёмам электропроводки с целью
получения сигналов различных датчиков. Доступны
четыре размера: 0,6 мм, 1,5 мм, 2,3 мм и 2,8 мм.
Гибкий щуп для обратной стороны разъёма (красный:
SA053; черный: SA054)
Предназначен для прикрепления под изоляцией к
обратной стороне многоконтактных разъёмов с целью
обнаружения сигналов проверяемых компонентов. Гибкая
часть может изгибаться, чтобы обеспечить
подсоединение к труднодоступным местам. Наконечник
