Autel MaxiSys MS919, измерительный модуль, J2534, DoIP, D-PDU — проверка протоколов связи в диагностических системах автомобилей [274/344]
![Autel MaxiSys MS919, измерительный модуль, J2534, DoIP, D-PDU [274/344] Основная область просмотра](/views2/1844752/page274/bg112.png)
264

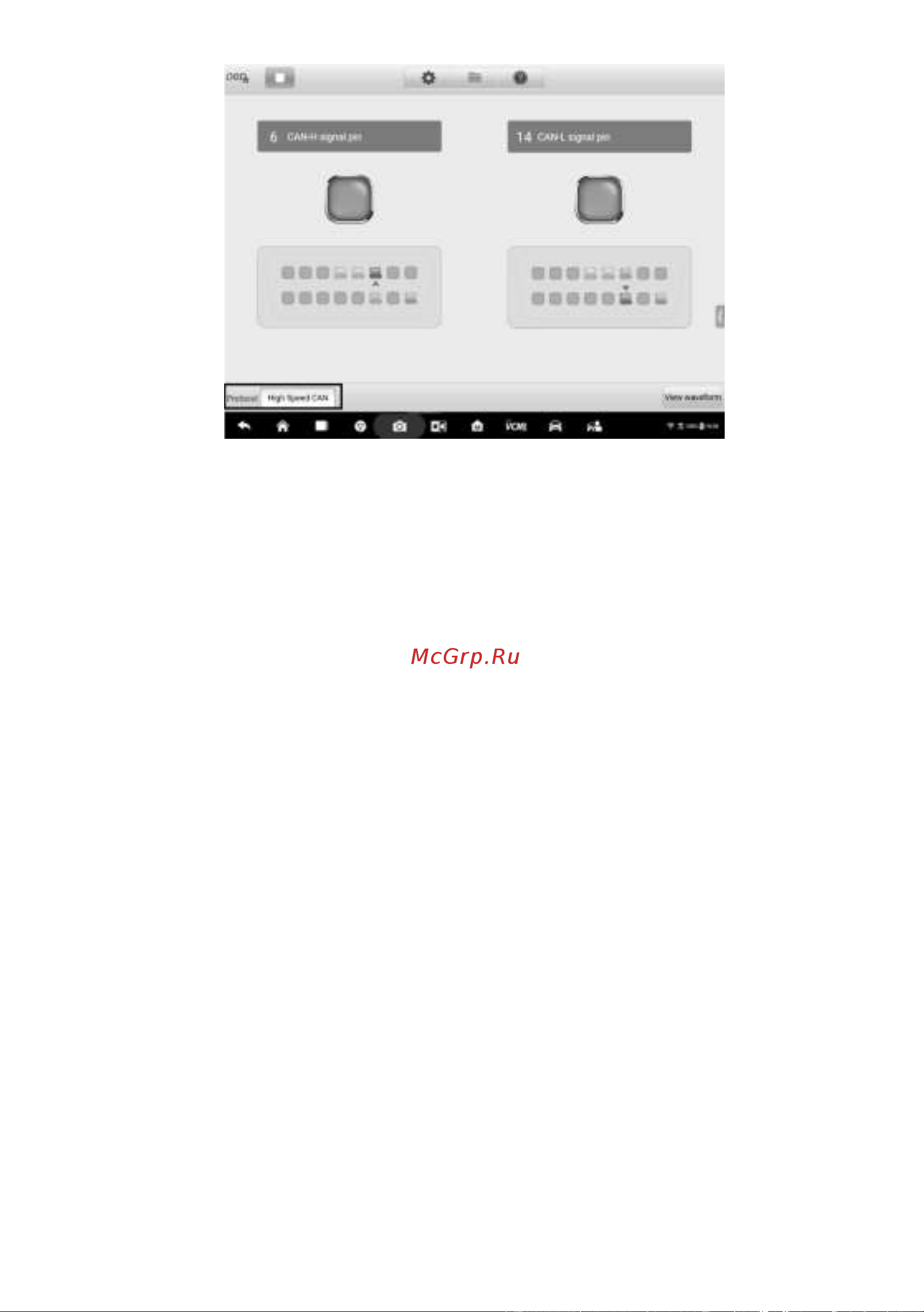

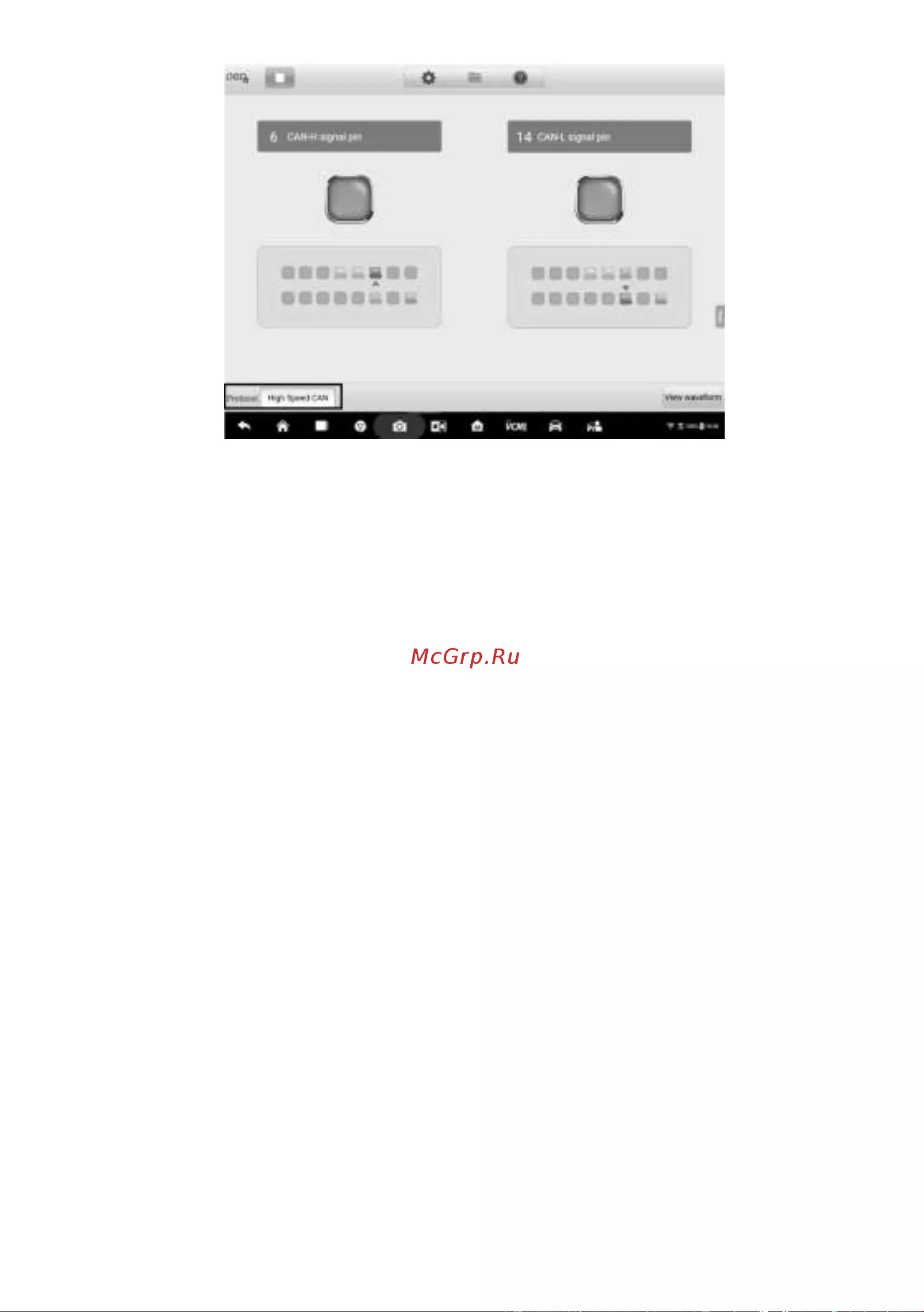

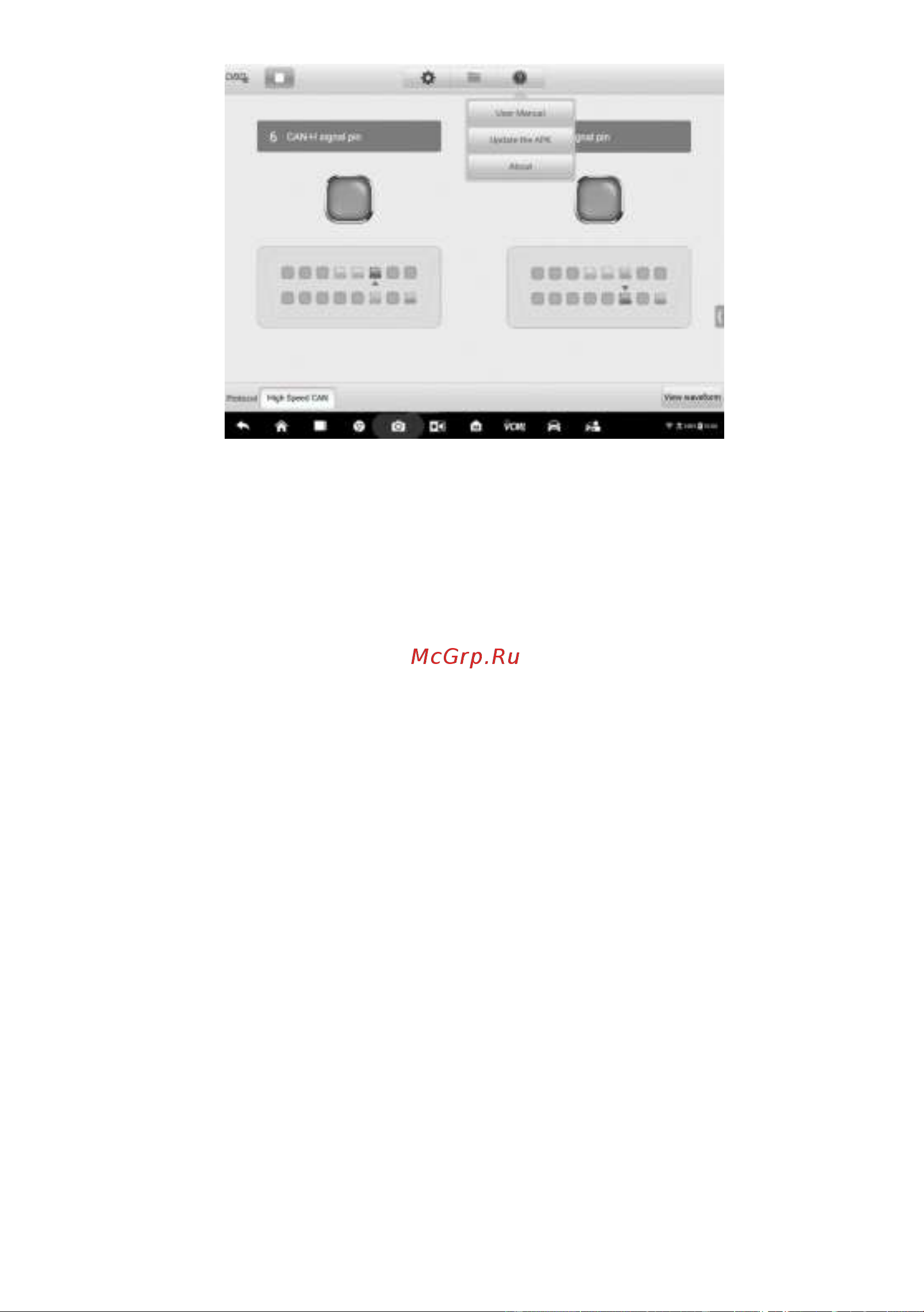

Рисунок 7-10. Пример окна индикаторного режима
Основная область просмотра
По умолчанию в соответствии со стандартным протоколом CAN-Bus линия
CAN-High назначается контакту 6, а линия CAN-Low — контакту 14.
Если фактические сигнальные контакты связи диагностируемого автомобиля
назначены нестандартным образом, можно вручную выбрать сигнальные
контакты разъёма OBD II (подробнее см. в подразделе Меню параметров).
Если электронные блоки управления отправляют сигналы должным образом,
будут последовательно мигать левые и правые индикаторы, отображаемые на
экране.
ПРИМЕЧАНИЕ
Мигающие индикаторы служат только для подтверждения обнаружения сигналов
связи.
Нижняя панель инструментов
l Кнопка протокола
В нижнем левом углу окна расположена кнопка, позволяющая выбрать протокол,
который необходимо проверить.
