222

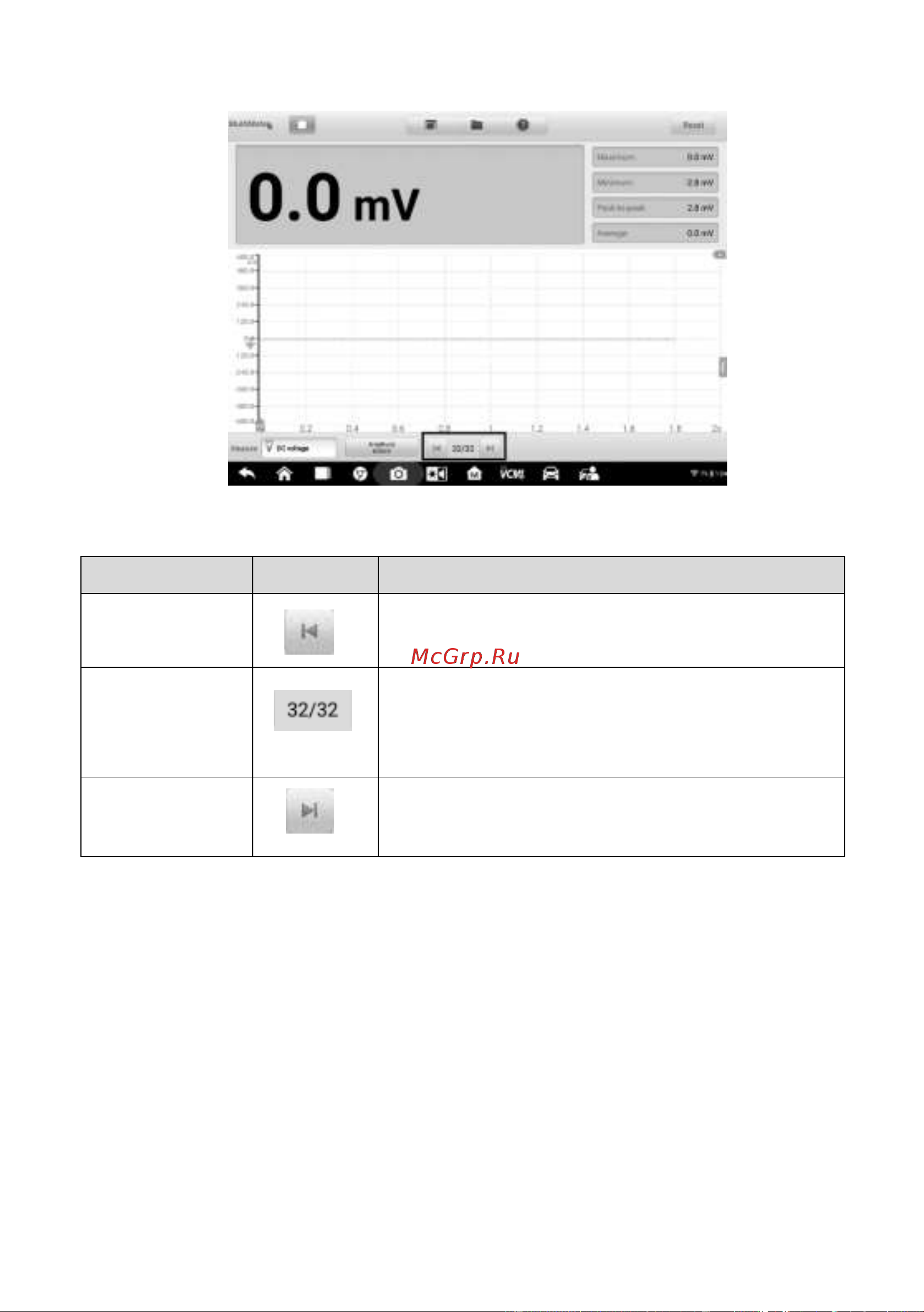

Рисунок 7-22. Пример окна буфера
Название
Кнопка
Описание
Previous
[Предыдущий]
Нажмите эту кнопку, чтобы отобразить
предыдущий сигнал, хранящийся в буфере.
Buffer Index
[Индекс
буфера]
Отображает номер сигнала, который в данный
момент времени отображается на экране, а
также общее количество буферизованных
сигналов.
Next
[Следующий]
Нажмите эту кнопку, чтобы отобразить
следующий сигнал, хранящийся в буфере.
7.2.6Устранение неисправностей
В случае отсутствия связи между устройством VCMI и диагностическим
сканером MaxiSys выполните следующие действия.
l Убедитесь в правильности подключения устройства VCMI к
диагностическому сканеру MaxiSys по сети Wi-Fi или через USB-кабель.
l Если связь между устройством VCMI и диагностическим сканером MaxiSys
по-прежнему отсутствует, перезагрузите диагностический сканер MaxiSys и
повторно подключите устройство VCMI.
