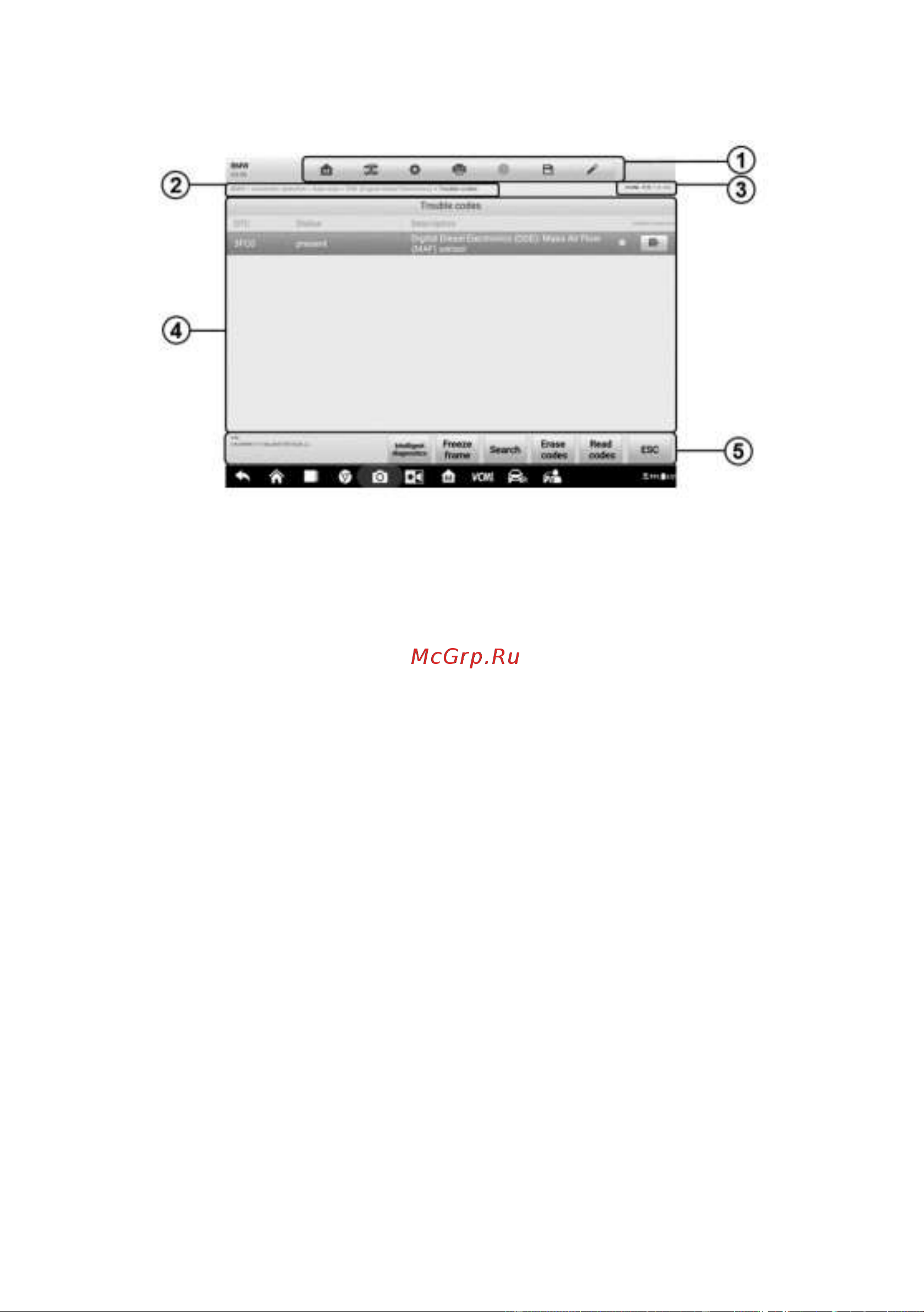

l Search [Поиск] – позволяет выполнить поиск в Интернете дополнительной
информации о выбранном диагностическом коде.
l Erase Codes [Удаление кодов] – удаляет коды, полученные от
электронных блоков управления. Перед удалением кодов рекомендуется
ознакомиться с полученными диагностическими кодами и выполнить
необходимый ремонт.
l Read Codes [Считывание кодов] – извлекает и отображает
диагностические коды из автомобильных систем управления. Внешний
вид окна считывания кодов зависит от модели диагностируемого
автомобиля.
l ESC [Отмена] – нажмите эту кнопку, чтобы вернуться к предыдущему окну
или завершить выполнение операции.
4.6.2 Удаление кодов
После считывания кодов, полученных от автомобиля, и выполнения
определенного ремонта, с помощью функции Erase Codes [Удаление кодов]
можно удалить коды из памяти автомобиля. Перед выполнением данной
процедуры убедитесь, что ключ зажигания автомобиля находится в положении
ON (RUN) [ВКЛ (РАБОТА)] при выключенном двигателе.
Ø Процедура удаления кодов
1. Нажмите кнопку Erase Codes [Удаление кодов] в меню функций.
2. Отобразится предупреждающее сообщение, информирующее о возможной
потере данных в случае использования этой функции.
a) Нажмите кнопку Yes [Да], чтобы продолжить. После успешного
выполнения операции отобразится окно подтверждения.
b) Нажмите кнопку No [Нет], чтобы закрыть окно.
3. Нажмите кнопку ESC [Отмена] в окне подтверждения, чтобы закрыть окно
удаления кодов.
4. Повторно выберите функцию считывания кодов, чтобы убедиться в
надлежащем функционировании.
4.7 Оперативные данные

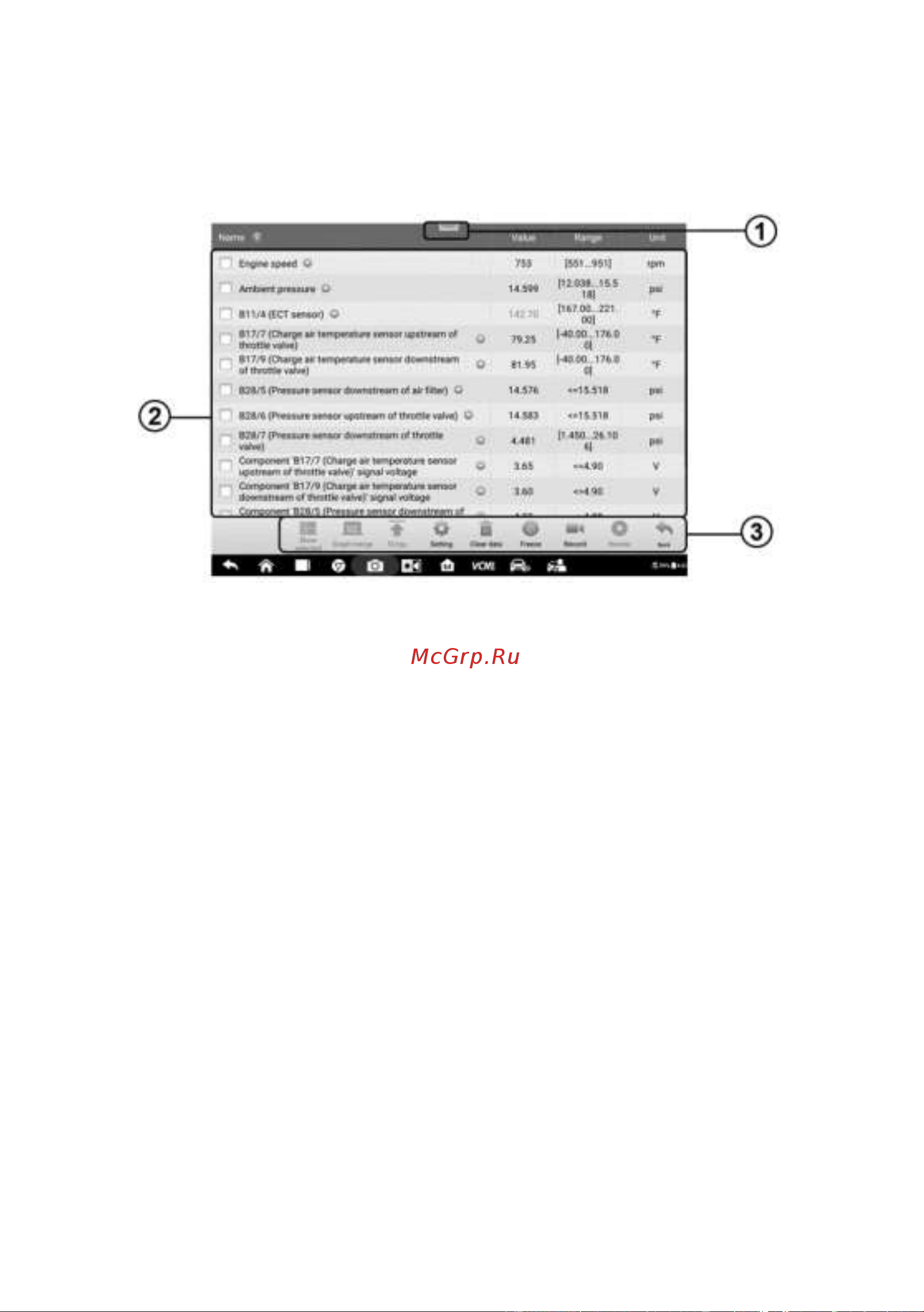

После выбора функции Live Data [Оперативные данные] на экране отображается
список данных для выбранного модуля. Параметры отображаются в порядке их
получения от электронного блока управления, поэтому вид конкретной
последовательности параметров определяется диагностируемым автомобилем.
