Выберите вкладку List [Список], чтобы отобразить автомобильные системы в
виде списка.

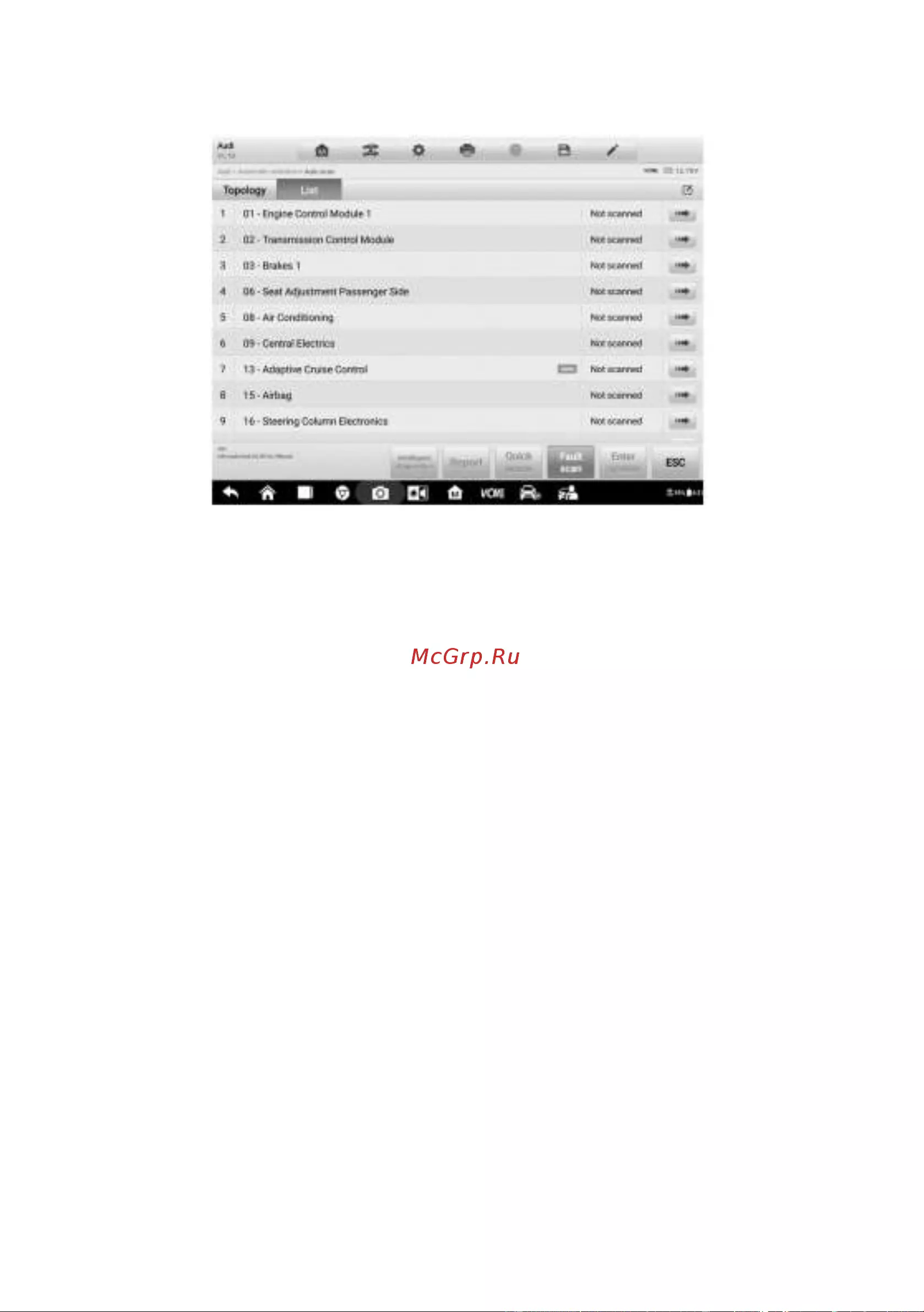

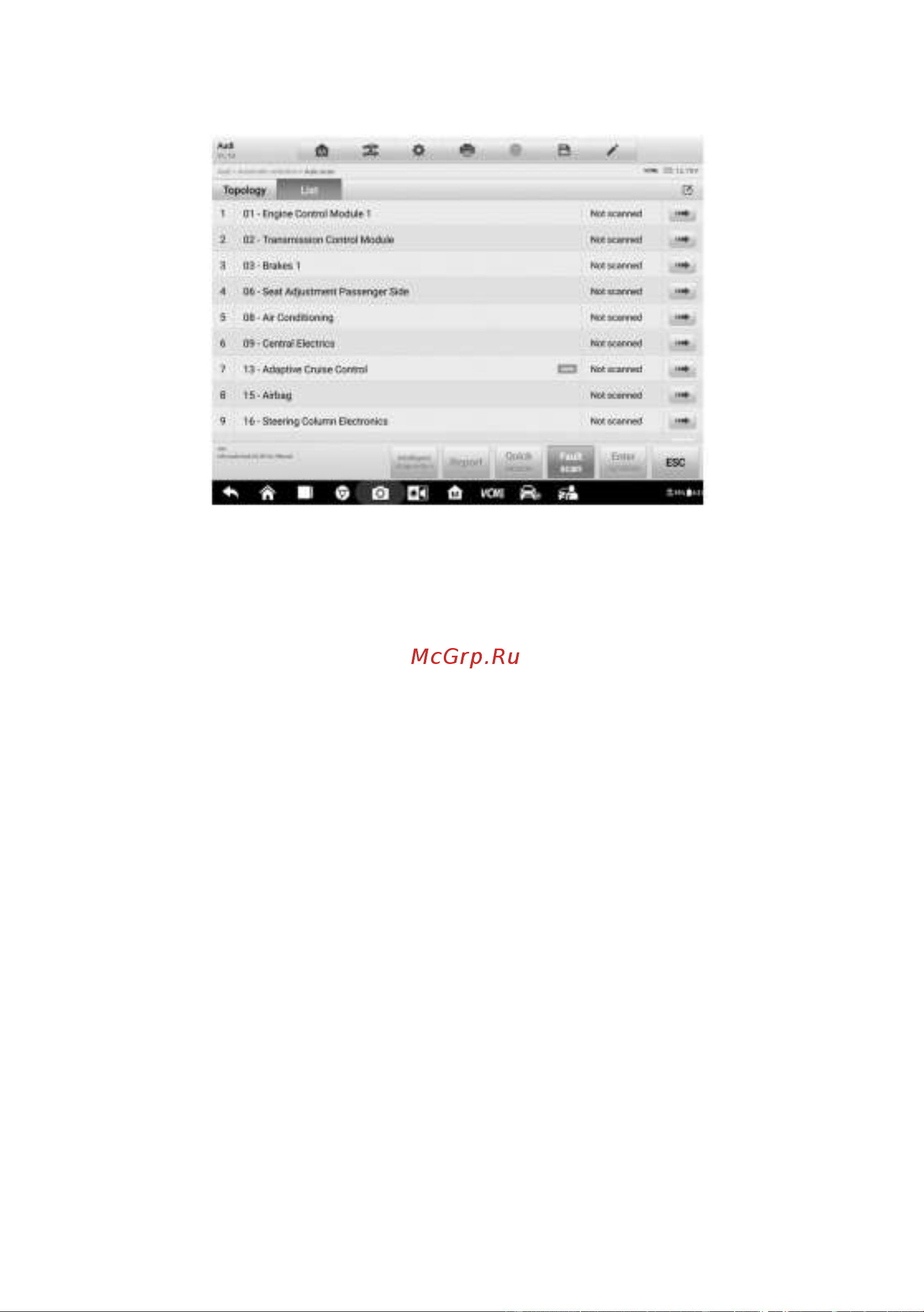

Рисунок 5-3. Пример окна со списком автомобильных систем
5.1.2Сканирование неисправностей систем
После просмотра списка автомобильных систем или топологии схемы нажмите
кнопку Fault Scan [Сканирование неисправностей] внизу окна System list
[Список систем], Topology [Топология] или List [Список], чтобы выявить
неисправности в автомобильных системах.
1) Внизу окна System list [Список систем] нажмите кнопку Fault Scan
[Сканирование неисправностей]. По окончании сканирования названия
систем с выявленными неисправностями будут отображаться красным
цветом. Справа от названия соответствующей системы указывается
количество её неисправностей. Общее количество неисправностей будет
отображаться вверху списка систем.
