179
Рисунок 7-73. Пример окна параметров диапазона ширины импульсов
Горизонтальное искажение
Триггер Horizontal Distortion [Горизонтальное искажение] срабатывает в тех
случаях, когда сигнал оказывается высоким или низким дольше
определенного времени.

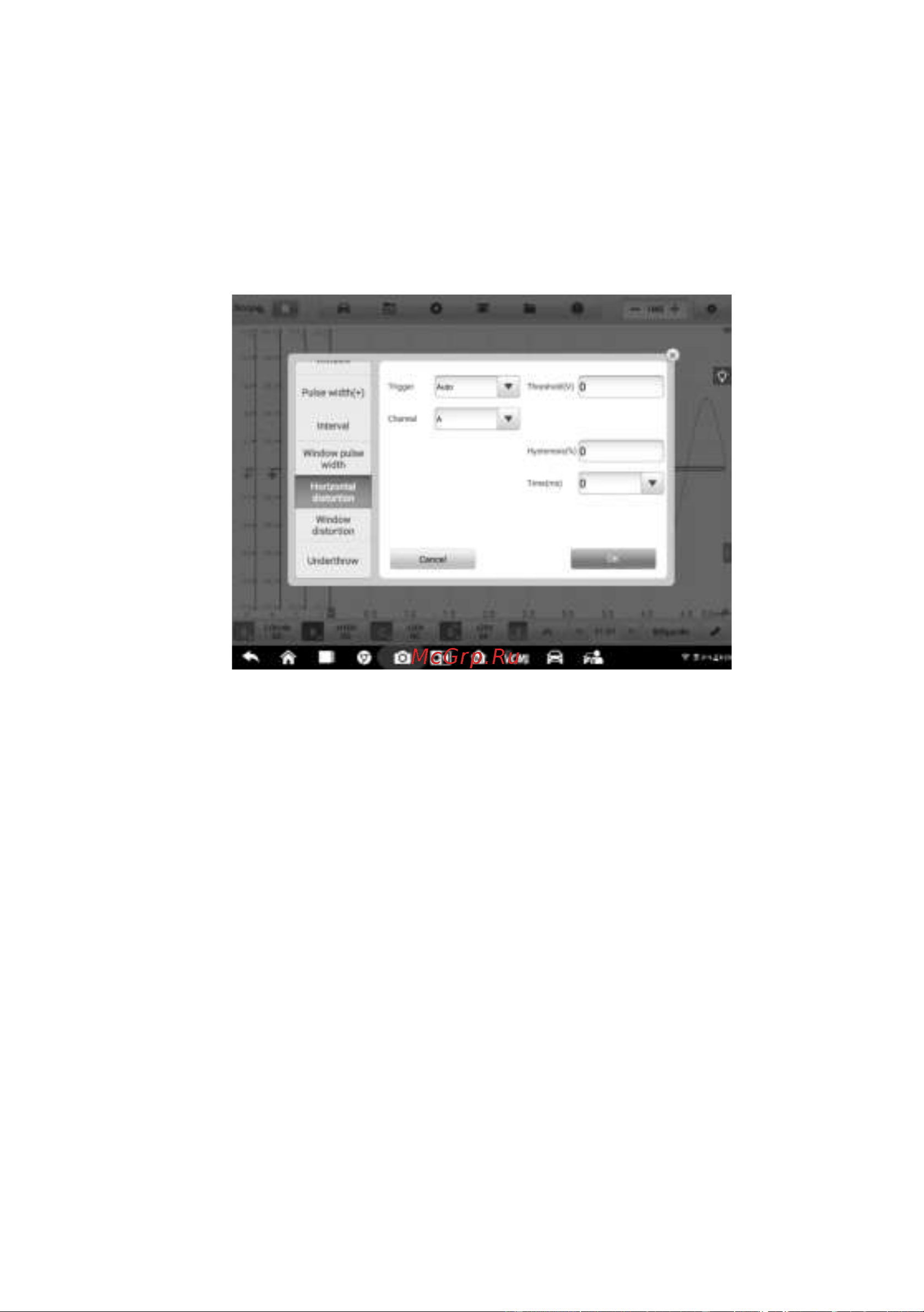

Рисунок 7-74. Пример окна параметров горизонтального искажения

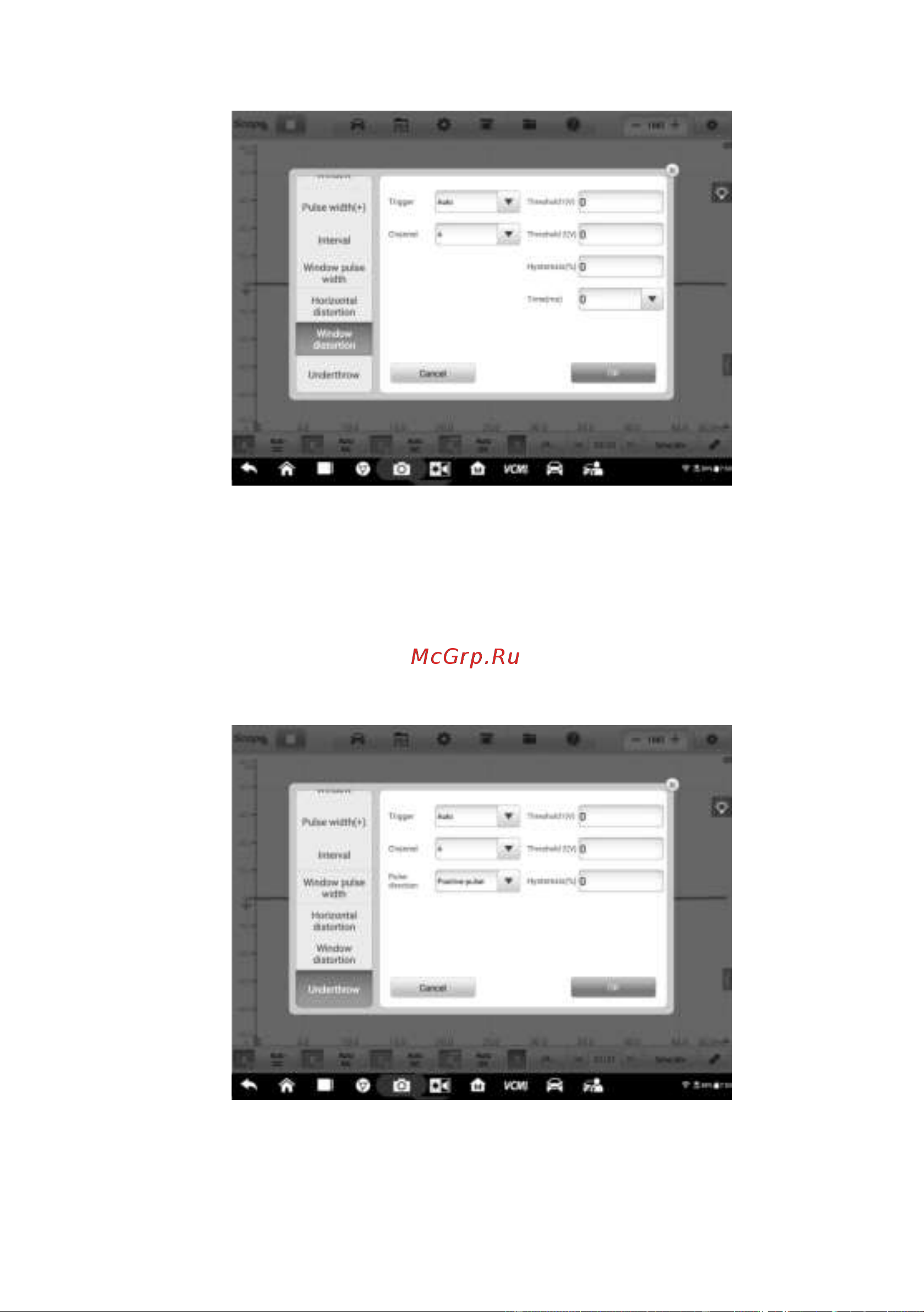

Искажение диапазона
Триггер Window Distortion [Искажение диапазона] срабатывает в тех случаях,
когда сигнал находится в заданном диапазоне напряжений на протяжении
определенного периода времени.
