156
прокрутите её вверх или вниз.

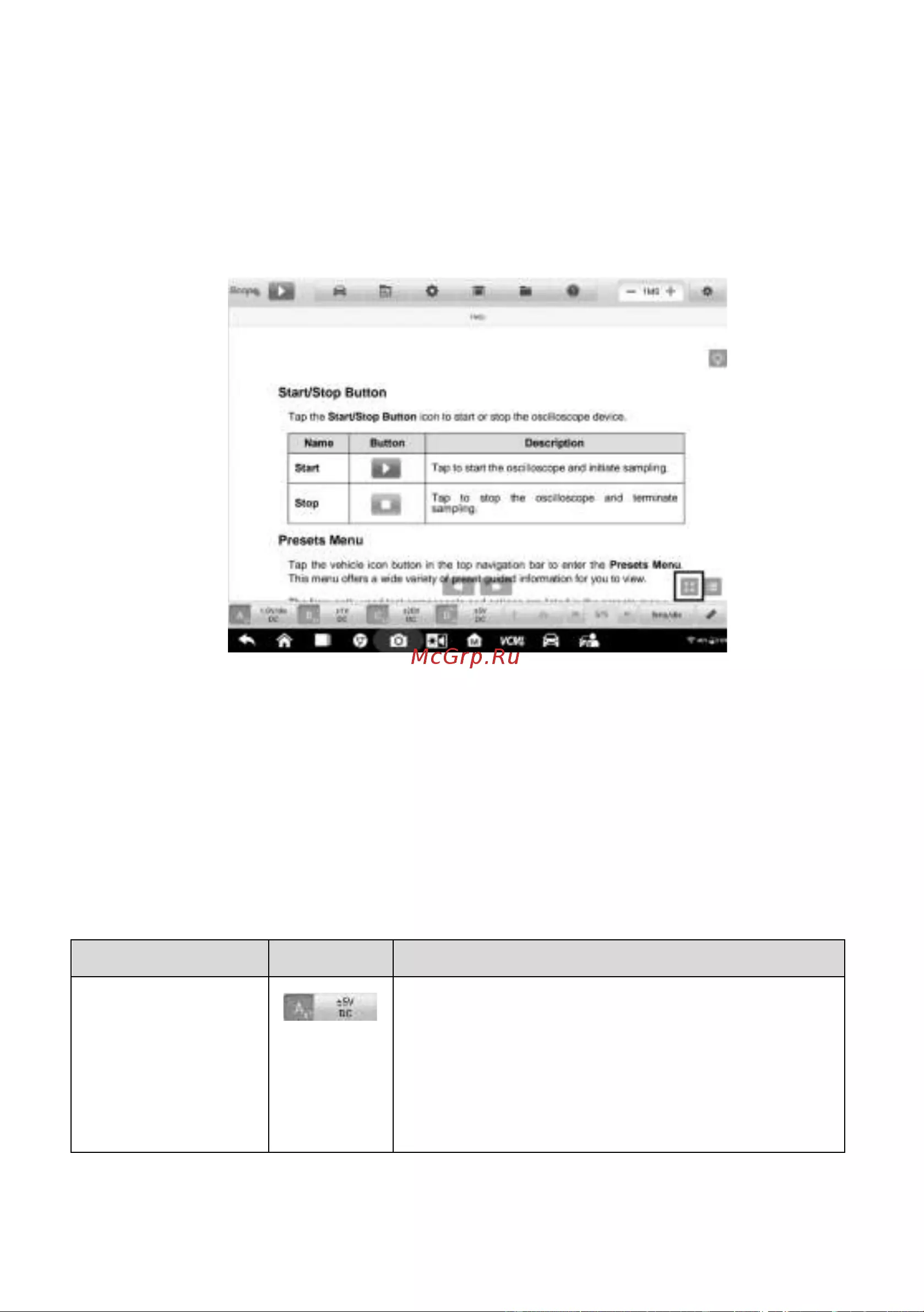

Выбор значка с четырехнаправленной стрелкой в нижнем правом углу окна
позволяет отображать контекстную справочную информацию в
полноэкранном режиме. Повторный выбор этого значка позволяет
восстановить отображение на половину экрана.

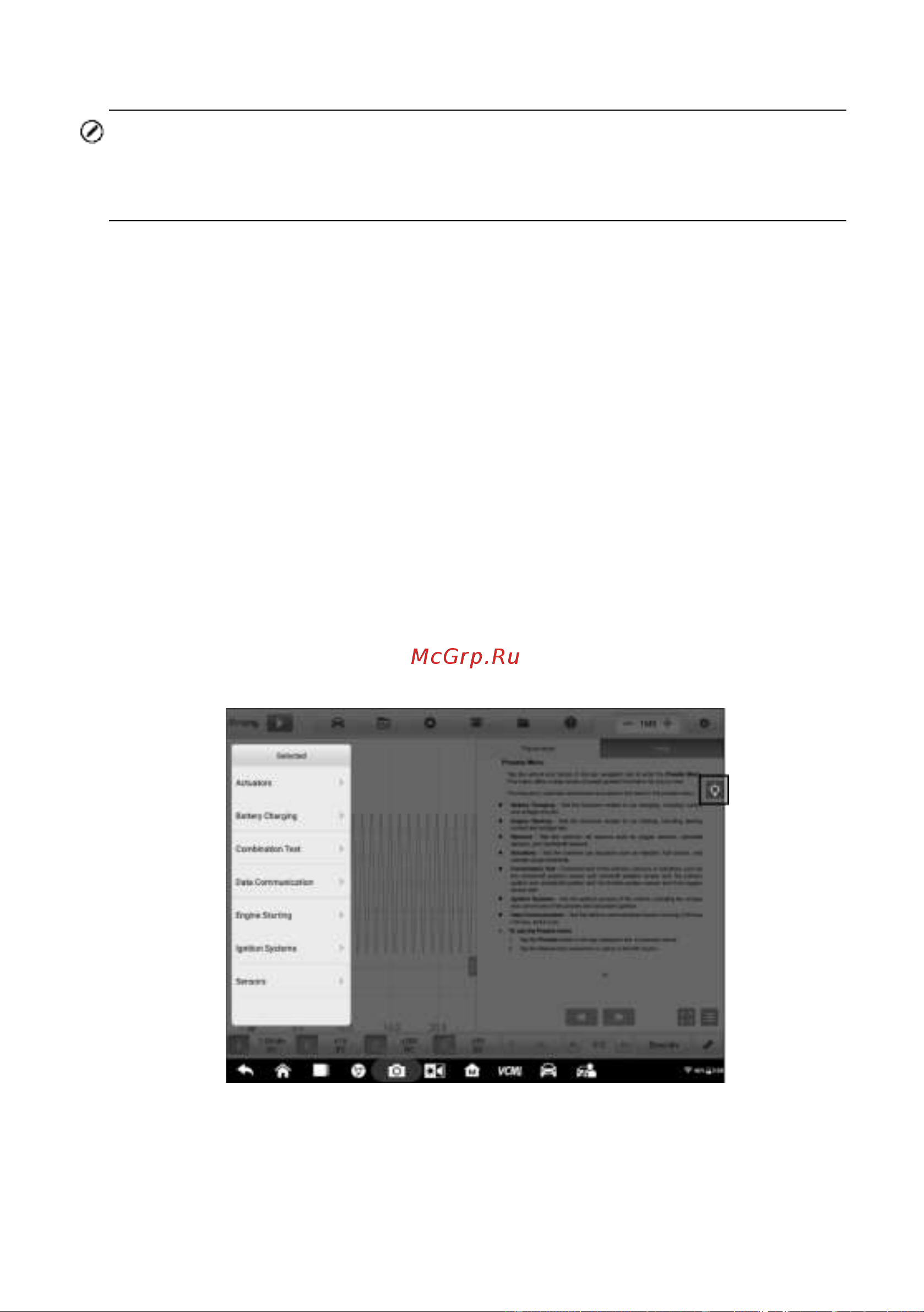

Рисунок 7-47. Второй пример окна контекстной справки (полноэкранный
режим)
7.1.5.3 Нижняя панель инструментов
На нижней панели инструментов расположены: кнопки управления каналами,
кнопки настройки запуска, кнопка буфера, кнопка временной развертки и
кнопка измерения. В нижеследующей таблице приведено краткое описание
каждой кнопки.
Таблица 7-4. Нижняя панель инструментов
Название
Кнопка
Описание
Channel Control
[Управление
каналами]
Нажмите, чтобы настроить параметры
каждого канала. Значки активных каналов
отображаются определенным цветом.
Неактивные значки отображаются серым
цветом. Дополнительную информацию см. в
подразделе Управление каналами на
странице 157.
