Рисунок 5-19. Пример окна анализа диагностических кодов
5.2.4Помощь в ремонте
Функция Repair Assist [Помощь в ремонте] отображает список рекомендуемых
проверок или услуг, их описание, состояние завершения и приоритет. Чем выше
приоритет, тем раньше должны проверяться соответствующие компоненты.
Ø Процедура использования функции Repair Assist [Помощь в ремонте]
1.Нажмите кнопку Repair Assist [Помощь в ремонте] в окне
интеллектуальной диагностики, чтобы открыть страницу.

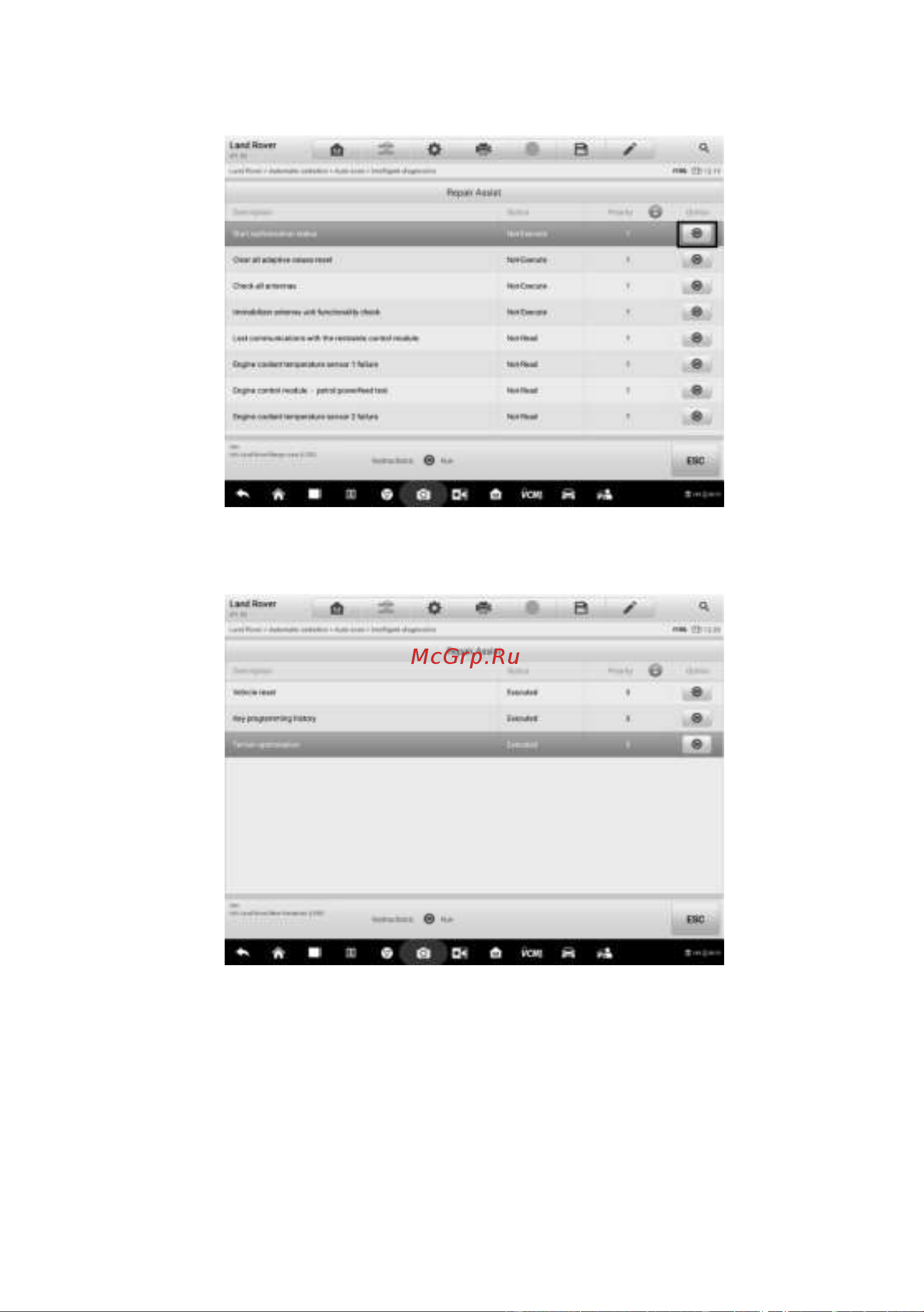

Рисунок 5-20. Первый пример окна помощи в ремонте
2.Выберите значок выполнения , чтобы выполнить выбранную
проверку или воспользоваться выбранной услугой. Следуйте указаниям,
