² J1850 (VPW) — импульсы переменной ширины по стандарту SAE J1850
позволяют передавать данные со скоростью до 10,4 кбит/с (стандарт компании
General Motors).
² J1708 (SAE) — определяет требования, предъявляемые к двухпроводному
кабелю 18-го калибра (диаметр проводников 1,024 мм). Такой кабель позволяет
передавать данные со скоростью 9600 бит/с на расстояния до 40 м (130 футов).
l Кнопка просмотра сигналов
В нижнем правом углу окна расположена кнопка View Waveform [Просмотр
сигнала], позволяющая перейти в режим просмотра сигнала.

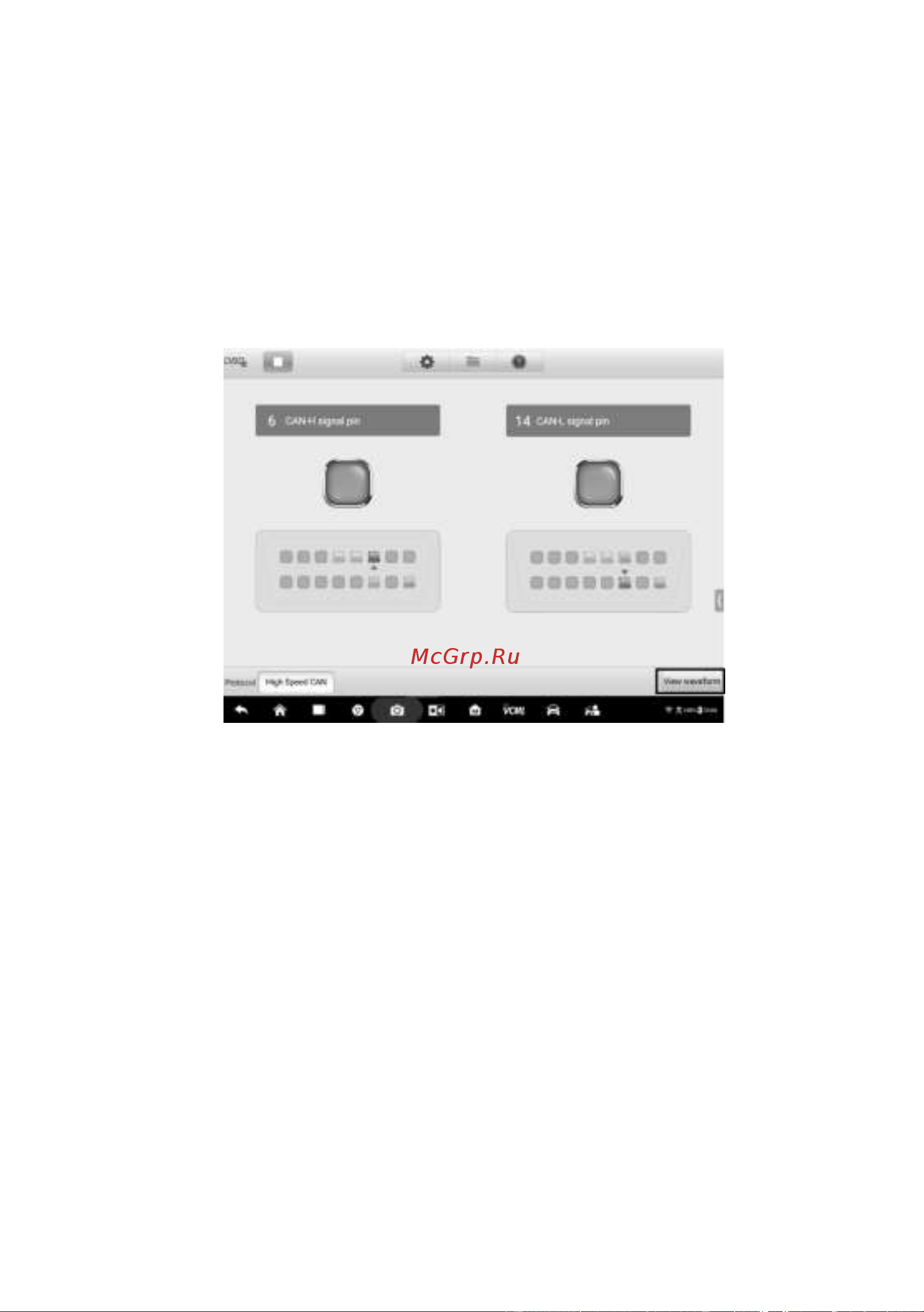

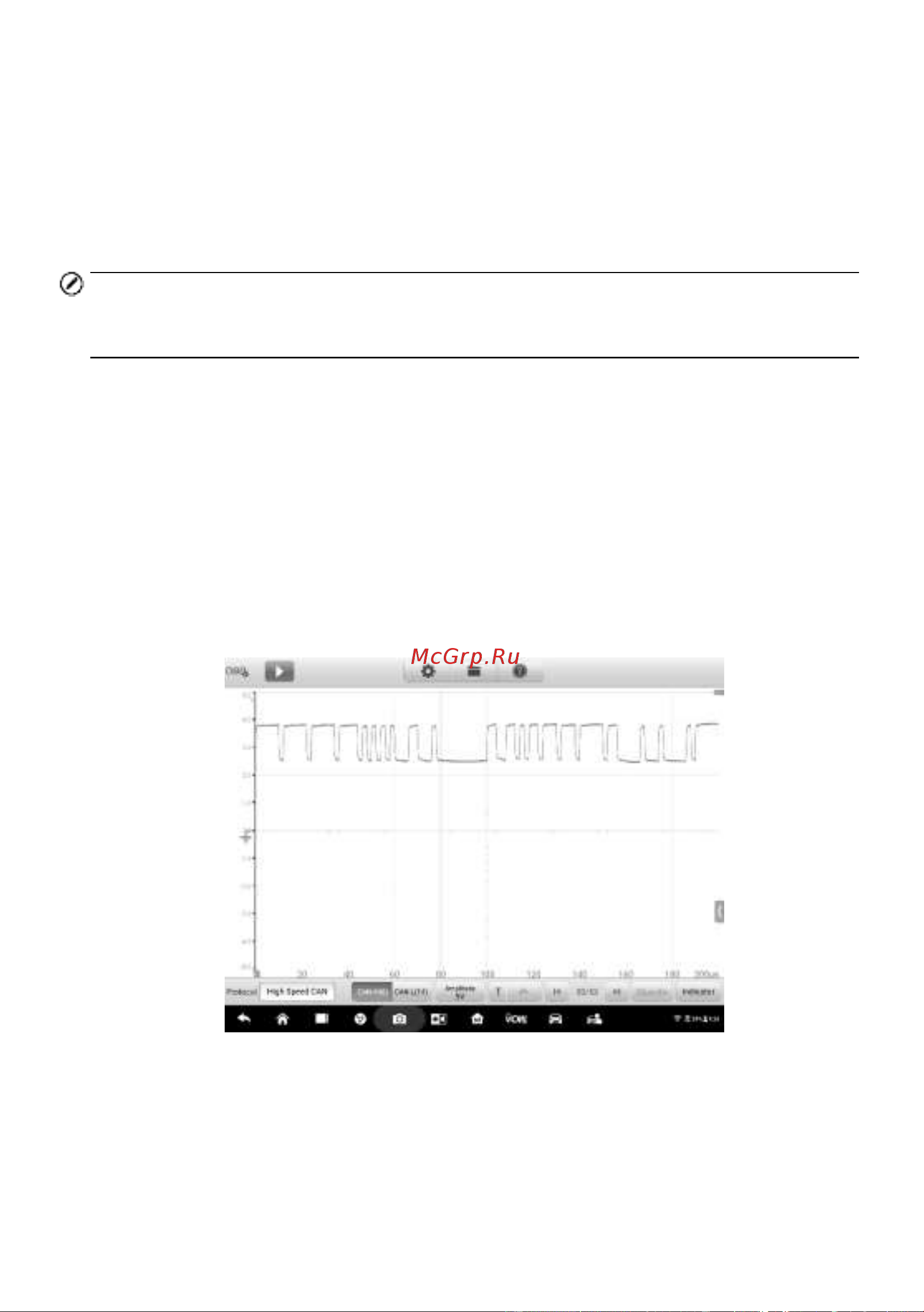

Рисунок 7-12. Пример окна, содержащего кнопку просмотра сигналов
Процедура проверки
Процедура проверки одинакова для всех протоколов.
Ø Процедура проверки линии связи
В качестве примера рассмотрим линию высокоскоростной шины CAN.
1. Убедитесь, что устройство VCMI подключено к разъёму OBD II автомобиля.
Кроме того, необходимо успешно подключить устройство VCMI к
диагностическому сканеру. Ознакомьтесь со схемой подключения.
2. Включите зажигание.
3. Выберите значок Measurement [Измерение] в главном окне
диагностического сканера MaxiSys MS919. Отобразится окно приложения
Measurement [Измерение]. Выберите значок OBD, чтобы открыть меню
