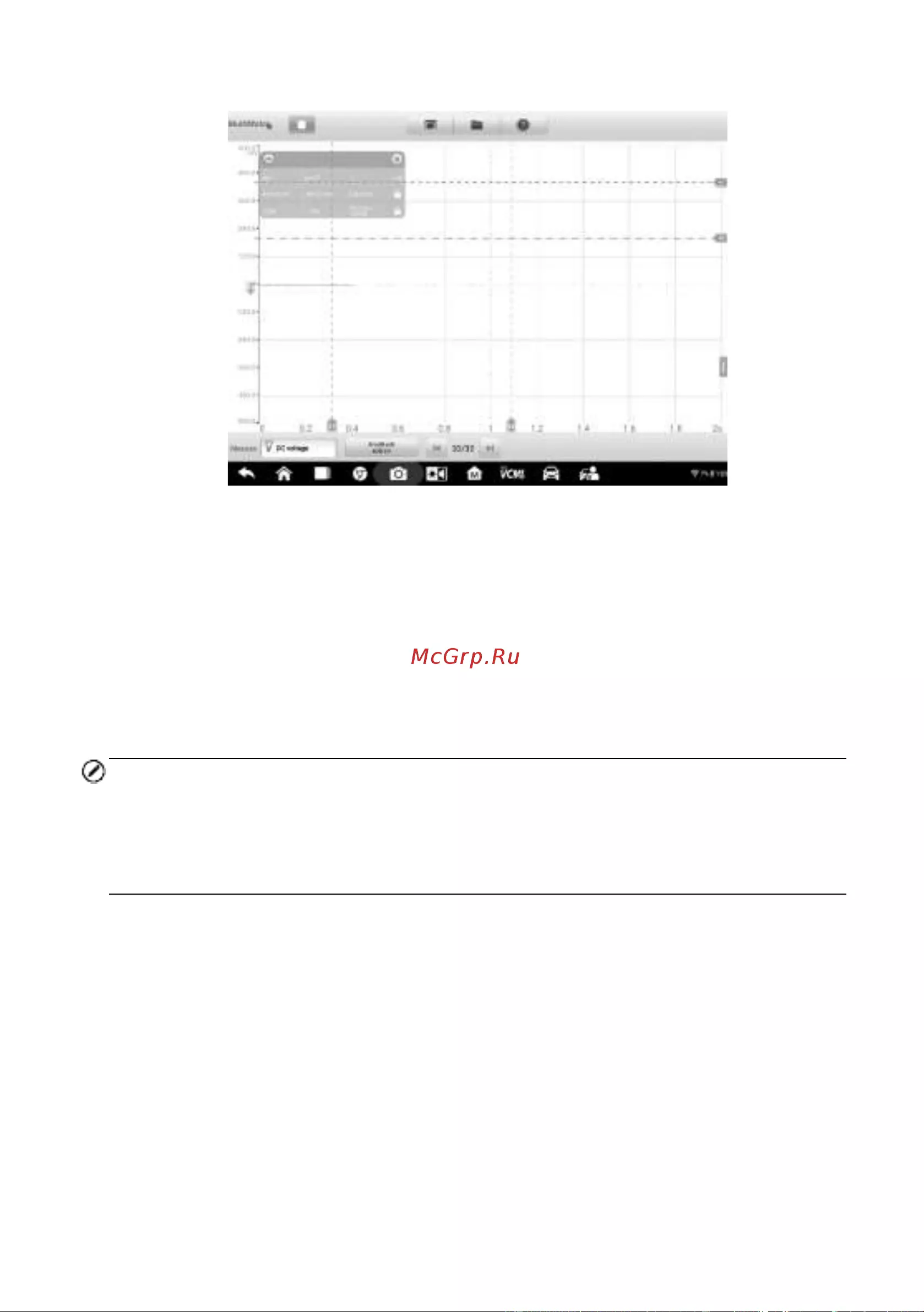

Рисунок 7-10. Пример окна, содержащего измерительные линейки
Нулевая базовая линия
Нулевая базовая линия помечается нулевым значением на оси Y и
используется для указания нулевого уровня сигнала каждого канала. После
выбора канала нулевую базовую линию можно отрегулировать путем
перетаскивая маркера базовой линии вверх/вниз вдоль оси Y, путем
перетаскивания сигнала вверх/вниз или путем перемещения окна вверх/вниз
по сетке.
ПРИМЕЧАНИЕ
Выберите маркер базовой линии. После этого произойдет утолщение линии
вертикальной шкалы, что указывает на выбор канала. Еще раз коснитесь
маркера базовой линии, чтобы отменить выбор. Отмена выбора приведет к
невозможности перетаскивания графика сигнала.
