304

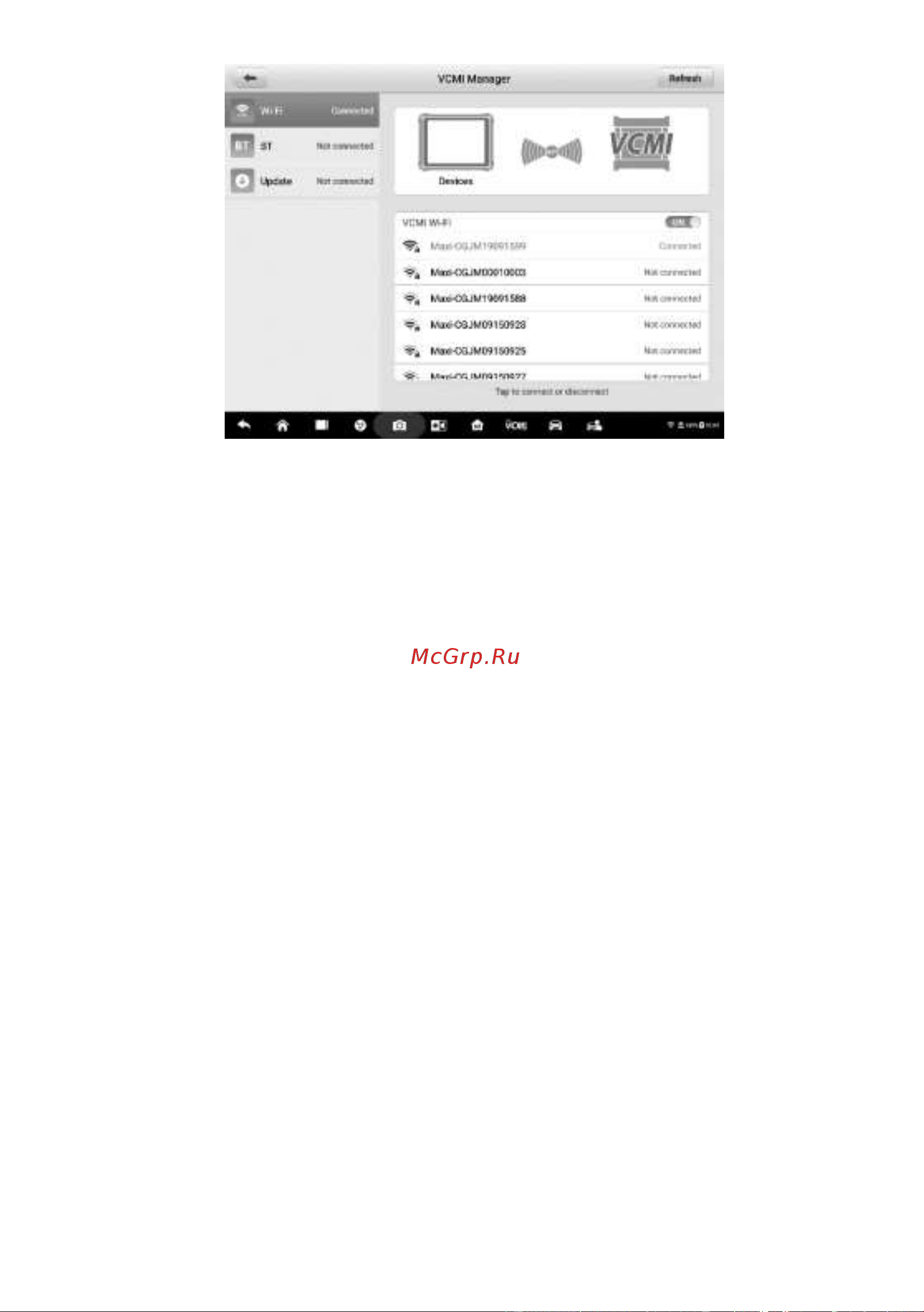

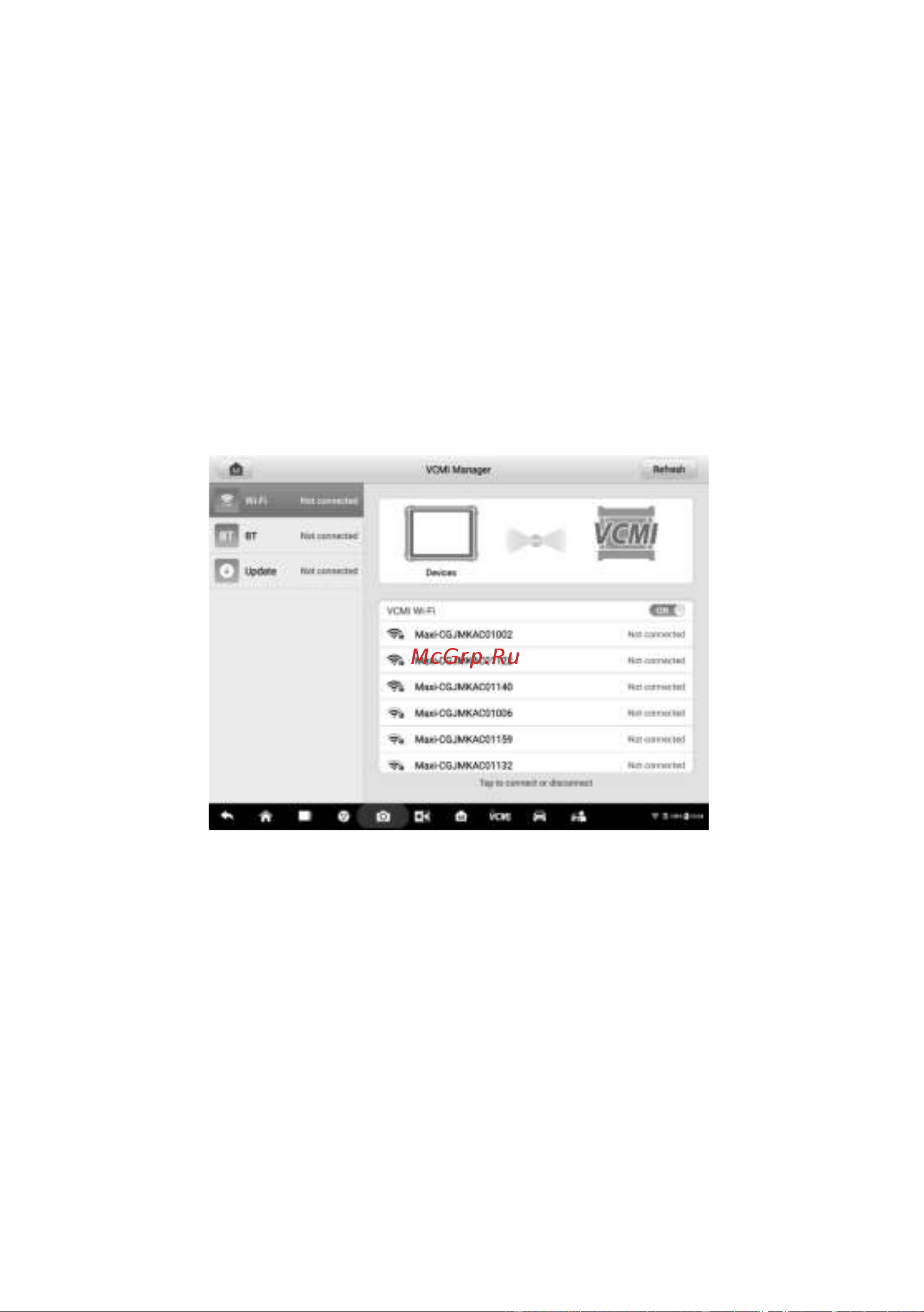

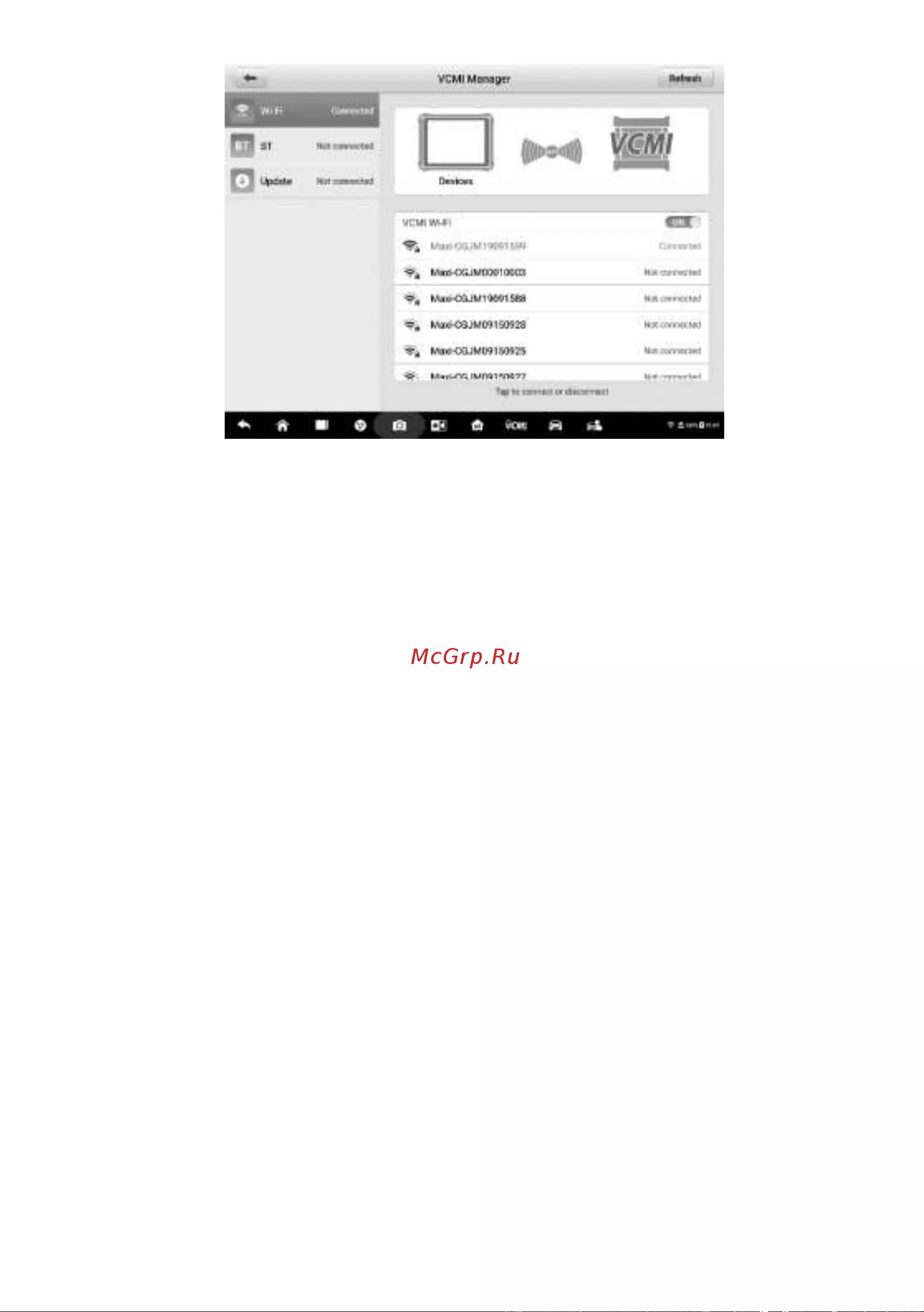

Connected [Не подключено].
l Update [Обновление (только для программного обеспечения VCMI)] –
позволяет обновить программное обеспечение VCMI через Интернет,
используя USB-подключение диагностического сканера MaxiSys.
Ø Выберите способ подключения, чтобы настроить соединение.
2. Settings [Параметры] – данный раздел позволяет управлять беспроводным
соединением или настроить сетевое подключение.
l Wi-Fi Setting [Настройка Wi-Fi] – позволяет найти и отобразить серийный
номер и тип каждого устройства, доступного для подключения по сети
Wi-Fi.
l BT Setting [Настройка Bluetooth] – позволяет найти и отобразить серийный
номер и тип каждого устройства, доступного для установления связи.
Выберите устройство, чтобы начать установление связи. Значок
состояния Bluetooth отображает уровень мощности принимаемого
сигнала для соответствующего устройства.
l Ethernet Setting [Настройка Ethernet] – позволяет выполнить настройку
проводной сети.
11.1Подключение к сети Wi-Fi
Возможность подключения к сети Wi-Fi обеспечивает быстрое установление
связи с устройством VCMI. Подключение к сети Wi-Fi осуществляется с
соблюдением требований стандарта 5G, благодаря чему соединение между
диагностическим сканером MaxiSys MS919 и устройством VCMI оказывается
более быстрым и стабильным при использовании этого способа связи.
Диагностический сканер можно использовать на расстоянии до 50 метров от
устройства VCMI, подключенного к автомобилю.
Подключение по сети Wi-Fi является идеальным режимом связи в случае
использования функции измерения с помощью осциллографа (дополнительную
информацию см. в подразделе Осциллограф).
