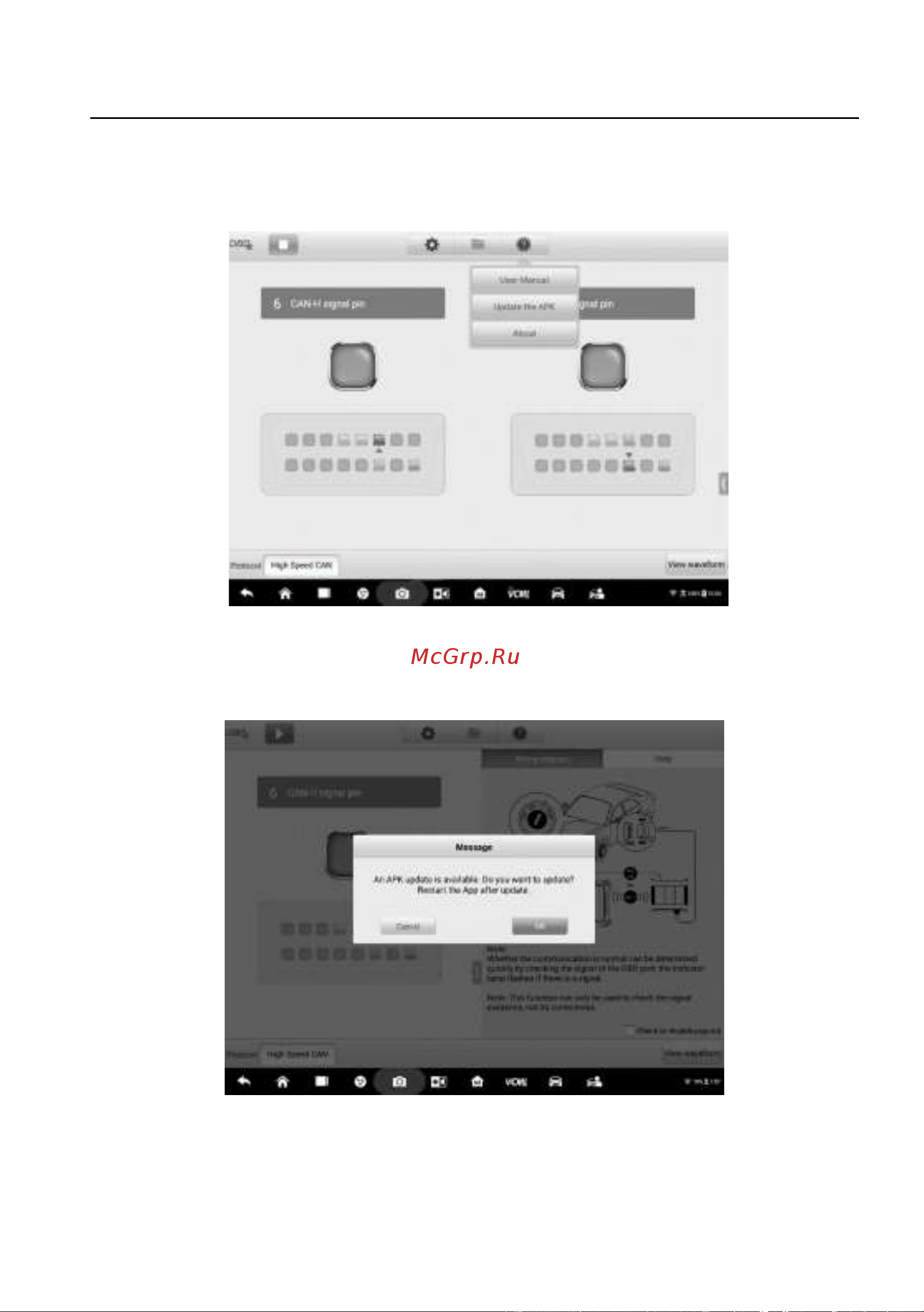

3. Нажмите кнопку OK, чтобы обновить программное обеспечение, или
нажмите кнопку Cancel [Отмена], чтобы прекратить процедуру.
7.4.5Структура и элементы управления окна
Приложение OBD II CAN Bus Check позволяет выбирать протоколы связи,
сигнальные контакты и величину напряжения для проверки.
Выберите значок Measurement [Измерение] в главном окне, после чего
выберите в меню пункт OBD. Отобразится окно приложения OBD II CAN Bus
Check. Окно обычно содержит следующие секции кнопок.
ПРИМЕЧАНИЕ
Приложение OBD II CAN Bus Check можно также открыть из главного окна
операционной системы Android. Выберите значок Measurement [Измерение],
расположенный в верхней части главного окна операционной системы Android.
Выберите значок приложения OBD.

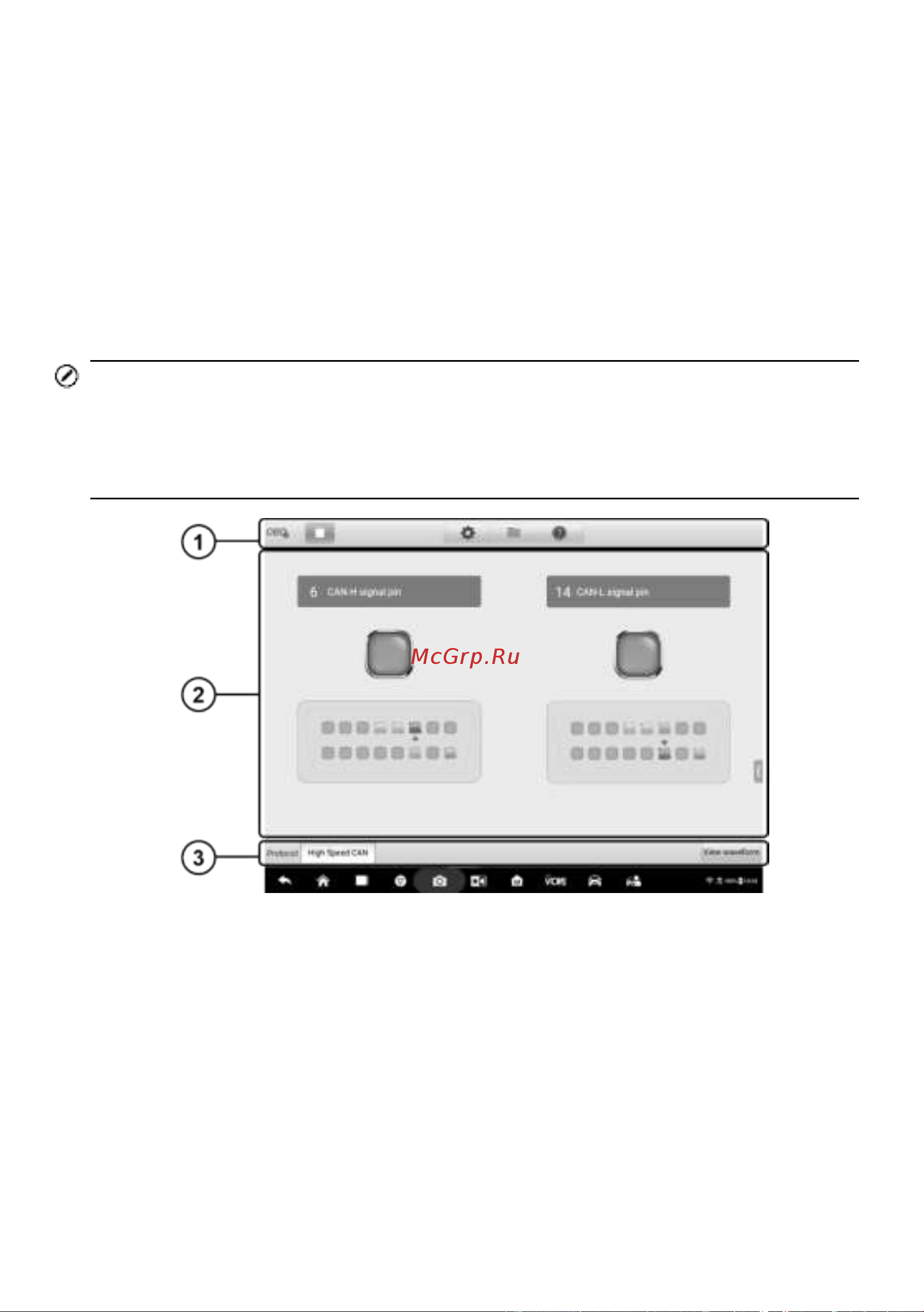

Рисунок 7-4. Пример окна, содержащего меню приложения OBD II CAN Bus
Check
1. Верхняя панель инструментов (дополнительные сведения см. в подразделе
Верхняя панель инструментов на странице 258).
2. Основная область просмотра (дополнительные сведения см. в подразделе
Основная область просмотра и нижняя панель инструментов на странице 263).
