Ø Процедура выбора и отмены выбора канала

1. Выберите маркер нулевой базовой линии или ось Y (выделенная линия

утолщается).

2. Повторно выберите маркер нулевой базовой линии или ось Y, чтобы

завершить выбор канала.

Масштабирование сигналов

Функция масштабирования позволяет изменить размер и положение сигналов

во время или после их измерения, благодаря чему повышается удобство

анализа сигналов. Применение этой функции изменяет не сохраненные

данные, а лишь способ их отображения.

Оси X и Y могут масштабироваться с помощью пальцев. Сигналы могут

масштабироваться во время или после их измерения.

Измерительная линейка

На координатную сетку могут наноситься измерительные линейки двух

типов, благодаря чему можно точно измерить амплитуду и длительность

сигналов. Такие линейки полезны при определении характеристик сигналов,

например, амплитуды в определенных точках и времени цикла

(продолжительности).

Вертикальная линейка времени — выберите активатор линейки,

расположенный в нижнем левом углу координатной сетки, после чего

перетащите его вдоль экрана в необходимое положение. После этого

отобразится линейка времени.

Горизонтальная линейка сигналов — линейку сигналов можно отобразить

аналогичным образом. Выберите активатор линейки, расположенный в

верхнем правом углу, после чего перетащите его вниз.

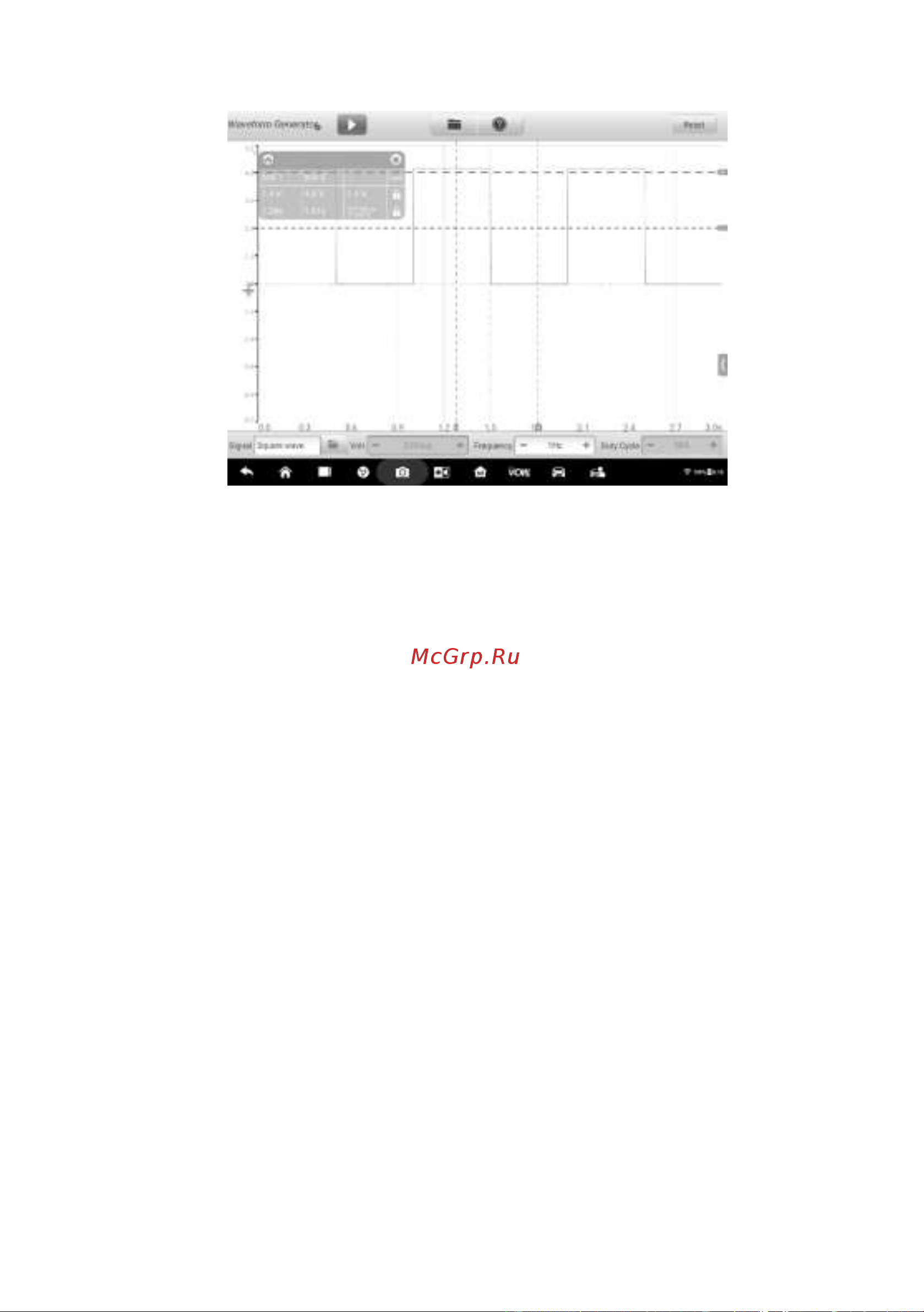

Во время перетаскивания измерительных линеек появится таблица линеек,

содержащая значения времени и напряжения. Значок дельты соответствует

абсолютной разности между точками линейки. Значение разности можно

заблокировать щелчком по значку замка. В верхнем правом углу таблицы

линеек нажмите кнопку Х, чтобы удалить все линейки.
