111
Техническое обслуживание
Замена моторного масла / фильтра
5. Расположите емкость для использованного
масла под картером двигателя.
6. Снимите сливную пробку. Полностью слейте
масло.
7. Отмойте сеточный экран для удаления
загрязнений. Полностью высушите экран.
8. Очистите и установите сливную пробку. Установите новое уплотнение. Уплотняю-
щие поверхности сливной пробки и коробки передач должны быть чистыми, без
задиров, вмятин или царапин.

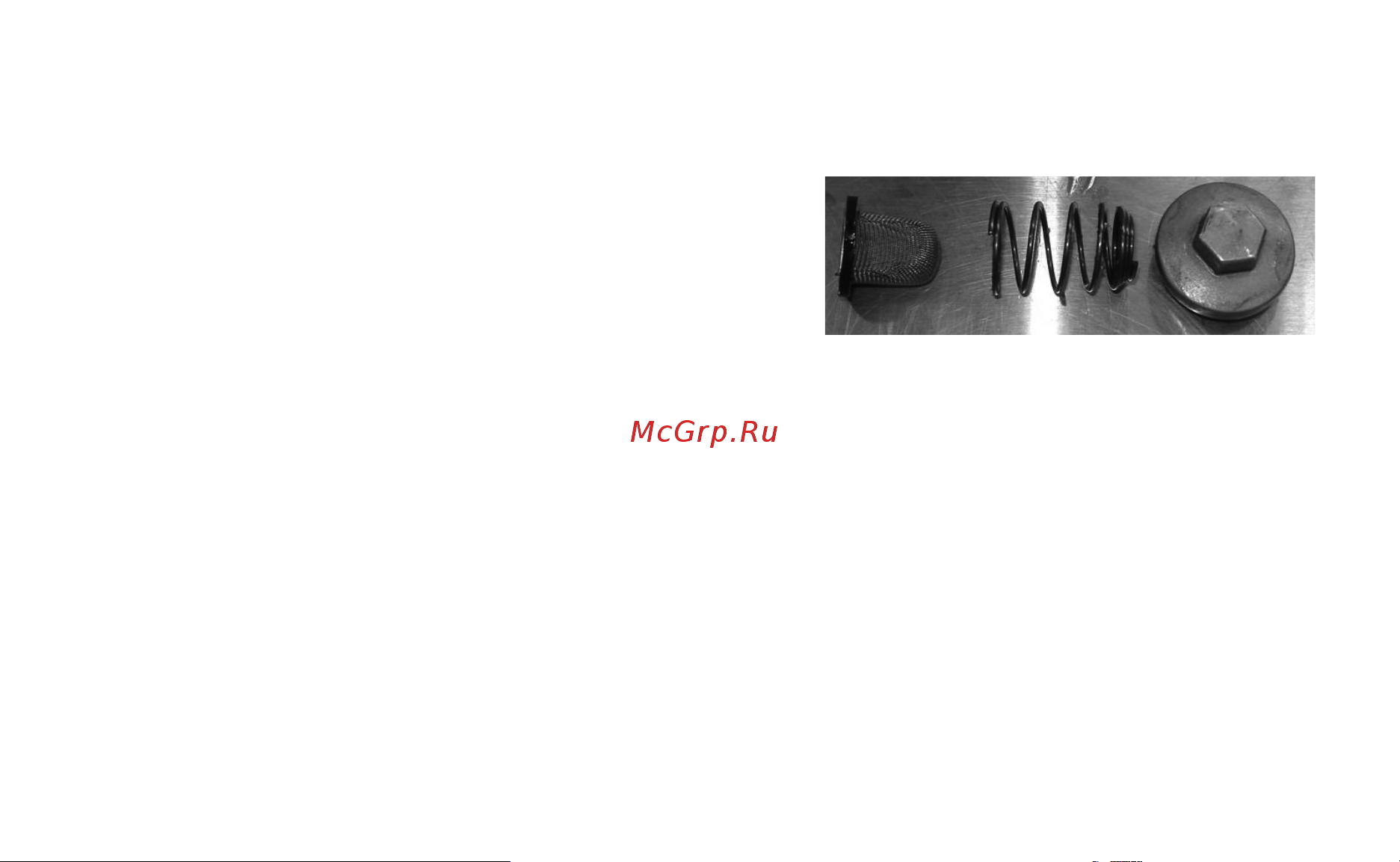

9. Соберите
сеточный экран, пружину и пробку.
