24
Безопасность
Предупредительные таблички

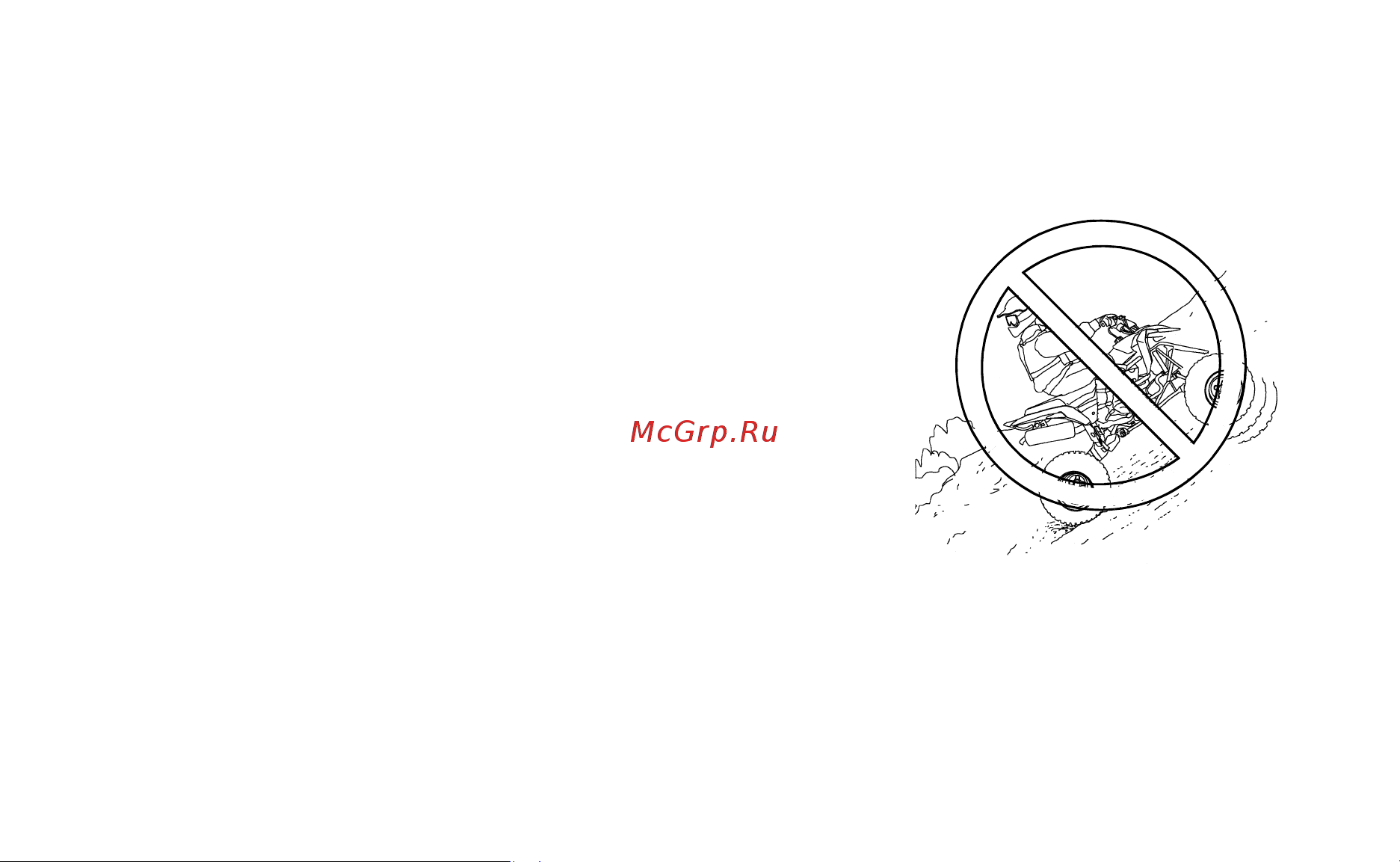

Вынужденная остановка на склоне. Скатывание по склону
Остановка скатывание, неверное начало движение на склоне
могут привести к перевороту квадроцикла.
Всегда поддерживайте постоянную скорость при движении вверх
по склону.
При полной потере скорости:
При потере скорости: Перенесите центр тяжести в сторону вер-
шины склона. Плавно включите передний тормоз (правый рычаг).
После полной остановки включите задний тормоз (левый рычаг)
и
затем зафиксируйте парковочный тормоз.
Если квадроцикл начинает скатываться со склона: Перенесите
центр тяжести в сторону вершины склона. Не нажимайте газ. Не
нажимайте на задний тормоз, если вы скатываетесь назад.
Плавно включите передний тормоз. После полной остановки
включите задний тормоз и затем зафиксируйте парковочный тор-
моз. Слезьте с квадроцикла в сторону
вершины склона или в любую из сторон, если квадроцикл
двигался перпендикулярно склону. Разверните квадроцикл, как указано в настоящем Руковод-
стве. См. стр. 90.
