66
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Топливная система

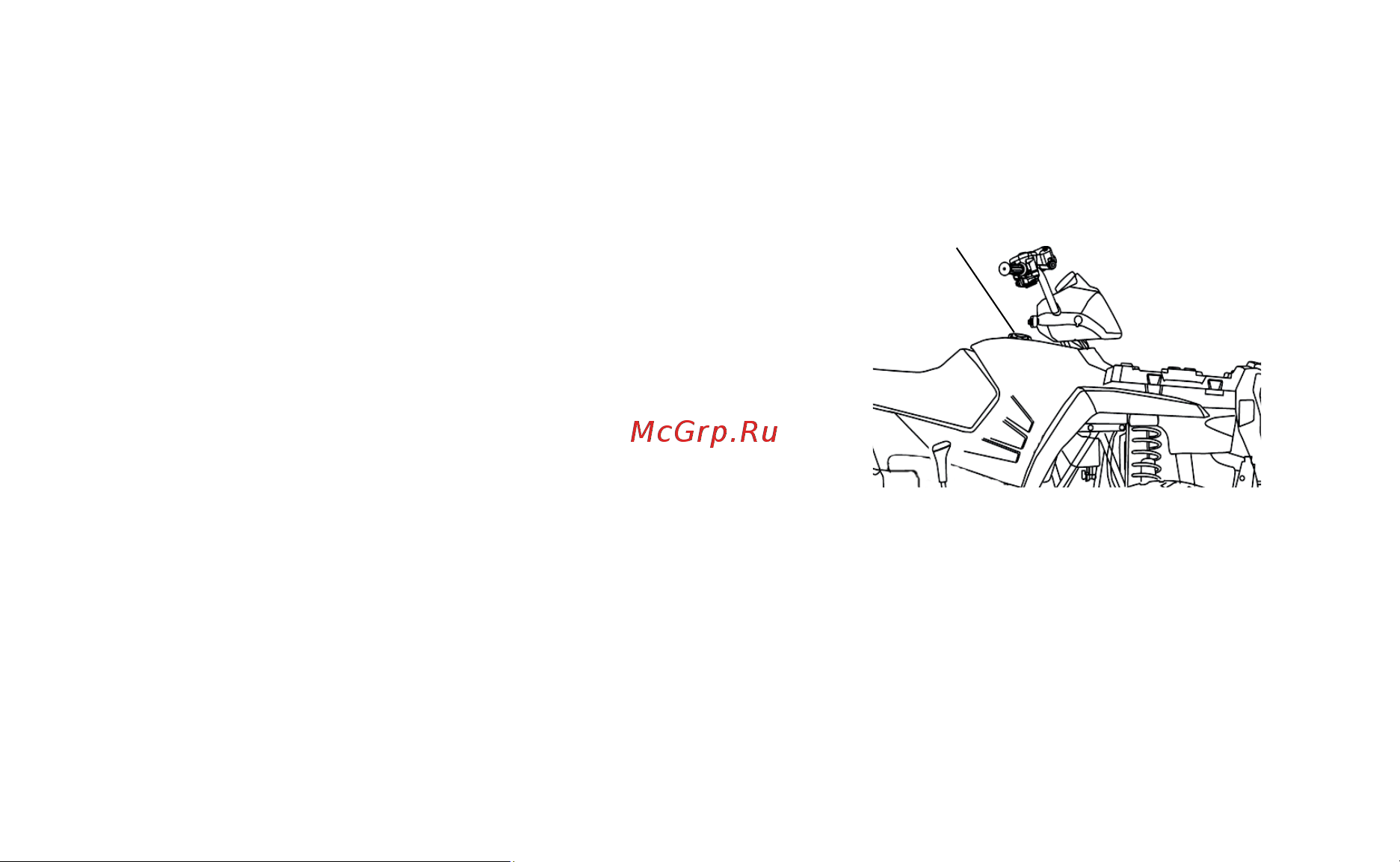

Крышка бензобака
Крышка заливной горловины топливного бака
расположена непосредственно под рулем.
Добавляйте средство POLARIS Carbon Clean в
топливо при каждой заправке. Следуйте
инструкциям производителя. На стр. 170 ука-
заны каталожные номера продуктов POLARIS.
Используйте бензин с октановым числом не
менее 95. Избегайте использование бензина с
содержанием этанола. Не используйте бензин с
содержанием этанола более чем 10%, такой как Е85.
Чтобы
узнать емкость топливного бака, обратитесь к разделу технических характери-
стик на странице 164 .
Крышка
бензобака
