23
Безопасность
Предупредительные таблички

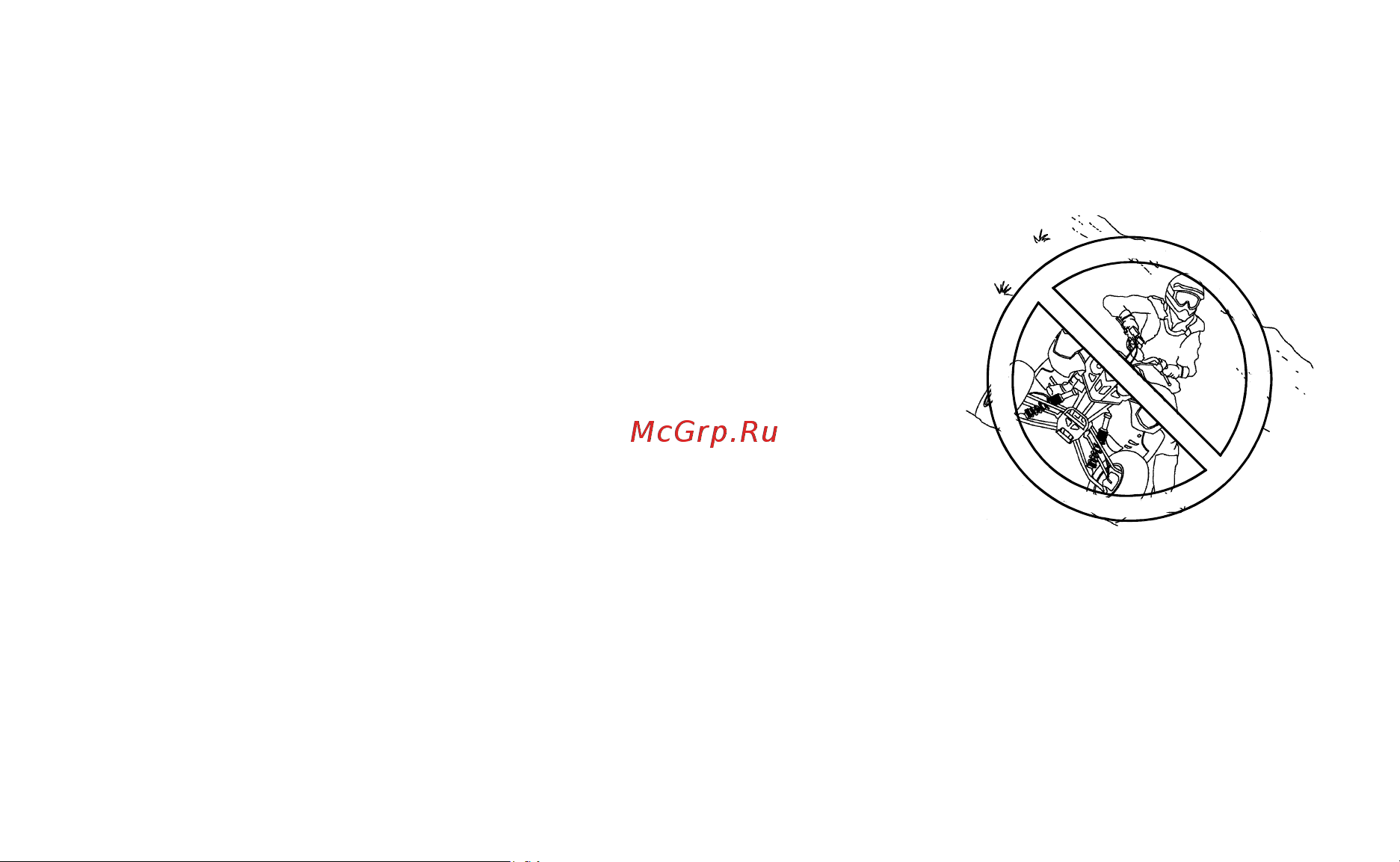

Неправильное пересечение склона и выполнение поворота на склоне
Не рекомендуется двигаться вдоль склона. Неправильное дви-
жение по склону может привести к потере управления. Старай-
тесь не двигаться вдоль склона.
При движении поперек склона следуйте инструкциям, приведен-
ным в данном руководстве. См. стр. 88.
Не пытайтесь разворачиваться на склоне, без достаточной пра-
ктики на ровной поверхности, как описано в настоящем руковод-
стве. См. стр. 90.
