64
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Тормозная система

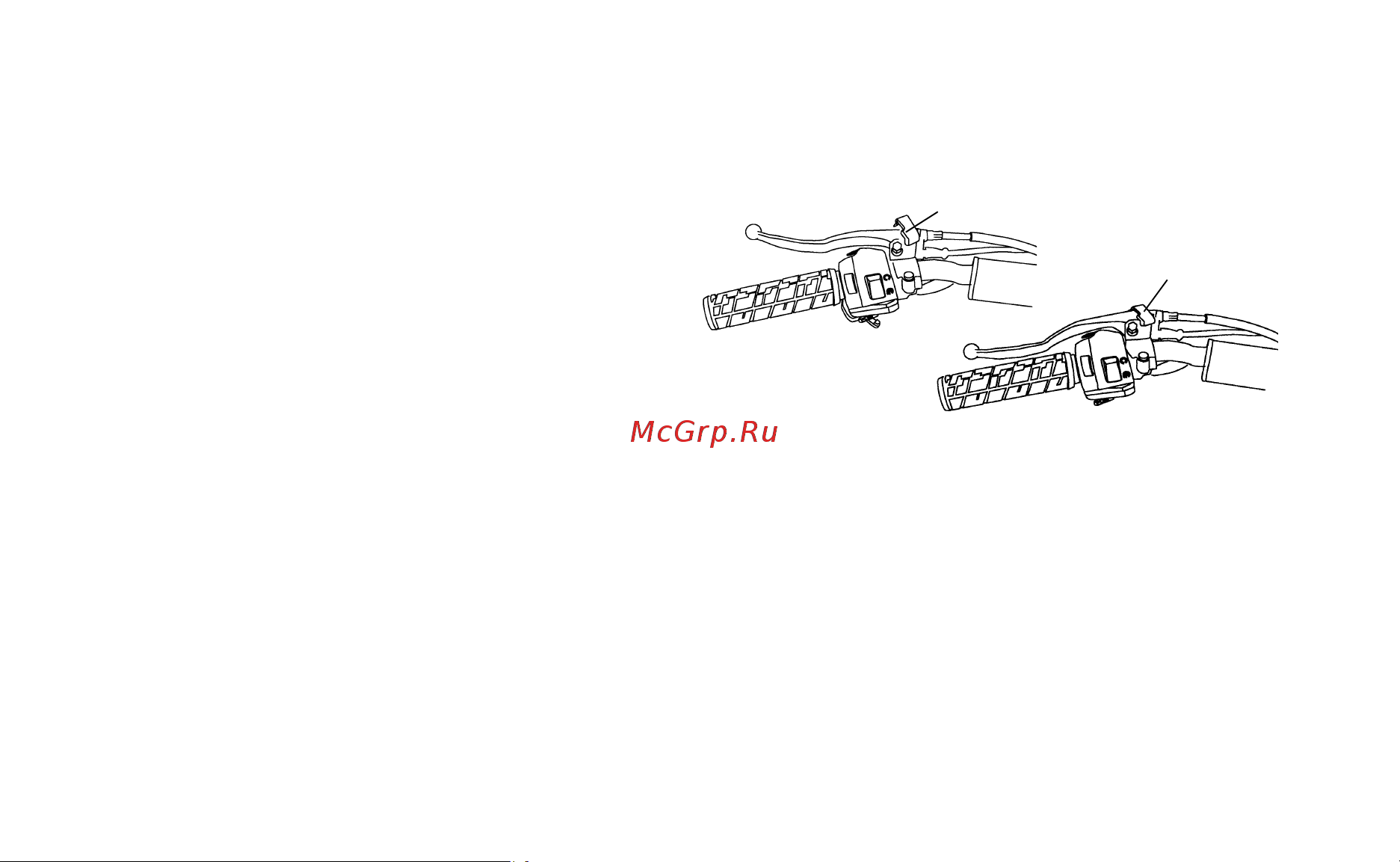

Стояночный тормоз
1. Нажмите левый рычаг тормоза.
2. Сдвиньте замок стояночного тормоза
вниз. Тем самым вы не предотвратите
возвращение рычага в незаблокиро-
ванное положение.
3. Отпустите рычаг тормоза.
4. Чтобы снять машину со стояночного
тормоза, нажмите и отпустите рычаг тормоза. Стояночный тормоз автоматически
разблокируется.
5. Всегда включайте парковочный тормоз, когда квадроцикл остается без присмотра/
ВНИМАНИЕ! Эксплуатация квадроцикла с включенным парковочным тормозом может привести
к аварии, травмам или даже смерти. Также возможно серьезно повредить двигатель и трансмис-
сию. Всегда выключайте парковочный тормоз перед началом движения.
Зафиксирован
Не зафиксирован
