90
ЭКСПЛУАТАЦИЯ
Парковка на холме или склоне
По возможности избегайте парковки
на холме или склоне. Если это неиз-
бежно, соблюдайте следующие пра-
вила:
1. Выключите двигатель.
2. Включите стояночный тормоз.

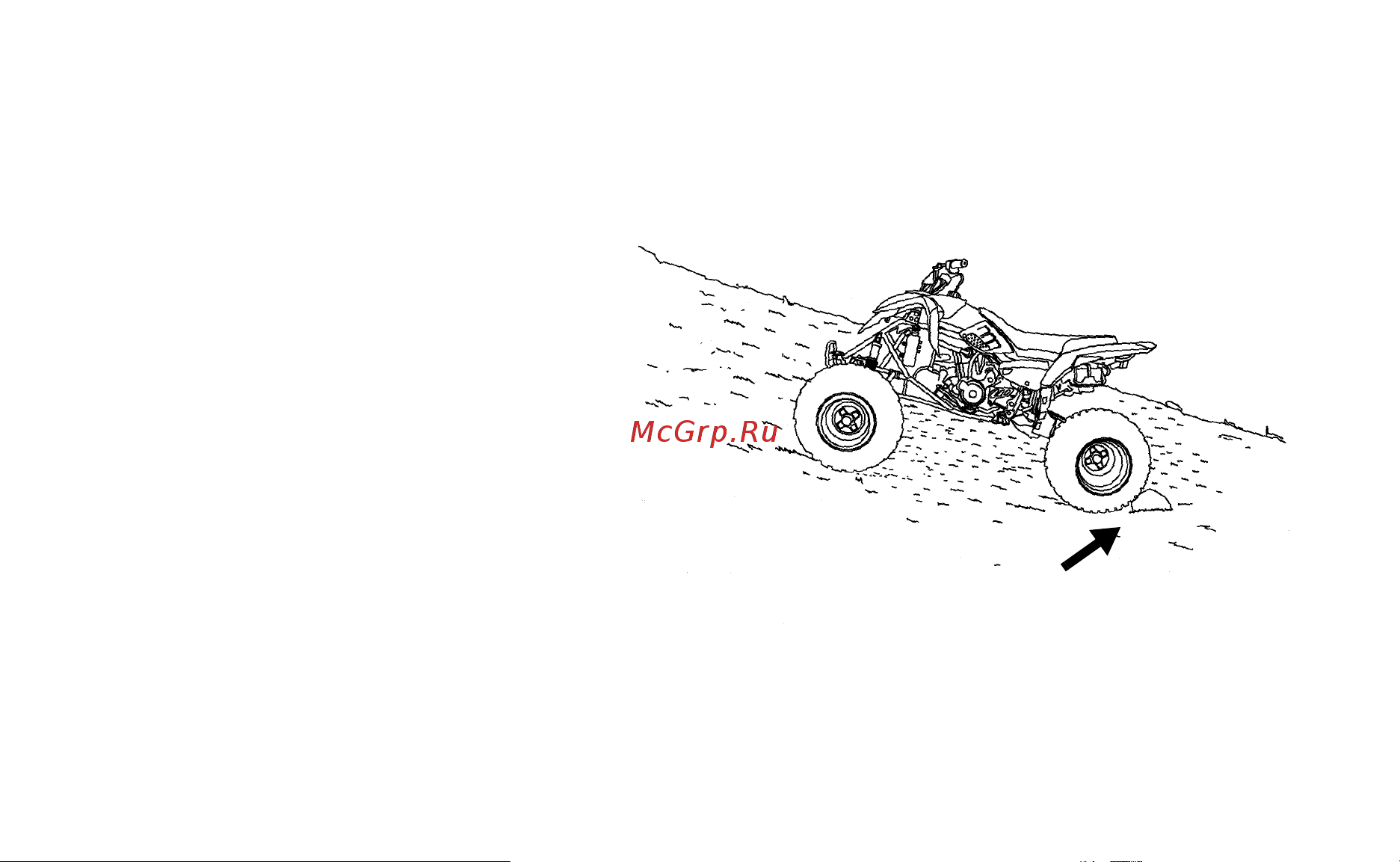

3. Заблокируйте задние колеса с
нижней стороны склона, как пока-
зано на рисунке.
4. Отключите подачу топлива в дви-
гатель (закройте топливный кран).
