37
Безопасность

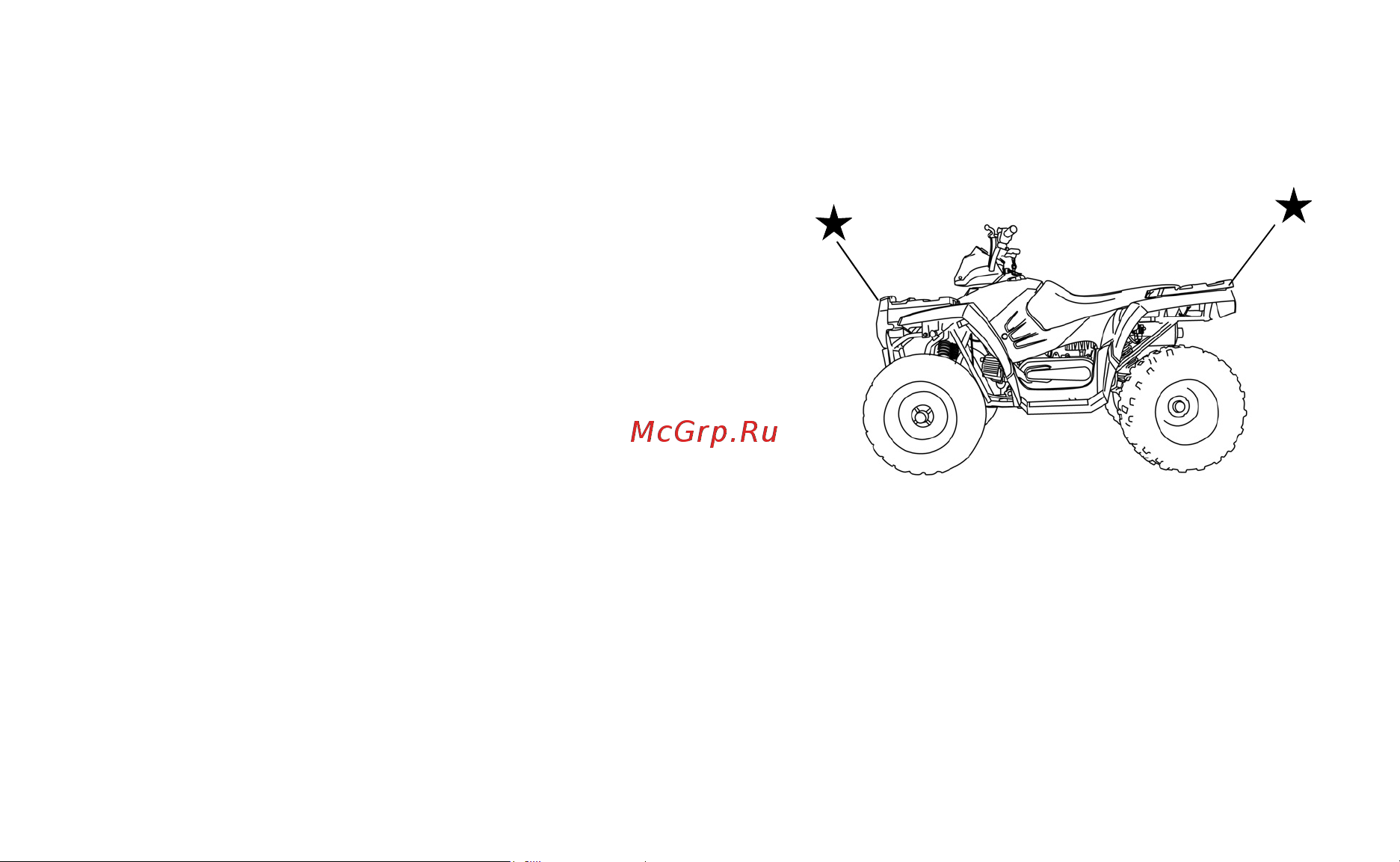

Предупредительные таблички и их расположение
Предупреждение по багажной площадке
(SPORTSMAN 90)
ВНИМАНИЕ
• НЕ БУКСИРУЙТЕ ГРУЗ, ПРИКРЕПИВ ЕГО К
БАГАЖНЫМ ПЛОЩАДКАМ. Возможно поврежде-
ние или опрокидывание транспортного средства,
что может привести к серьезной травме или
смерти.
• Грузоподъемность:
Передняя площадка - 7 кг
Задняя площадка - 14 кг
