ЭКСПЛУАТАЦИЯ
Движение по скользким поверхностям
3. Будьте внимательны, не поворачивайте руль резко.

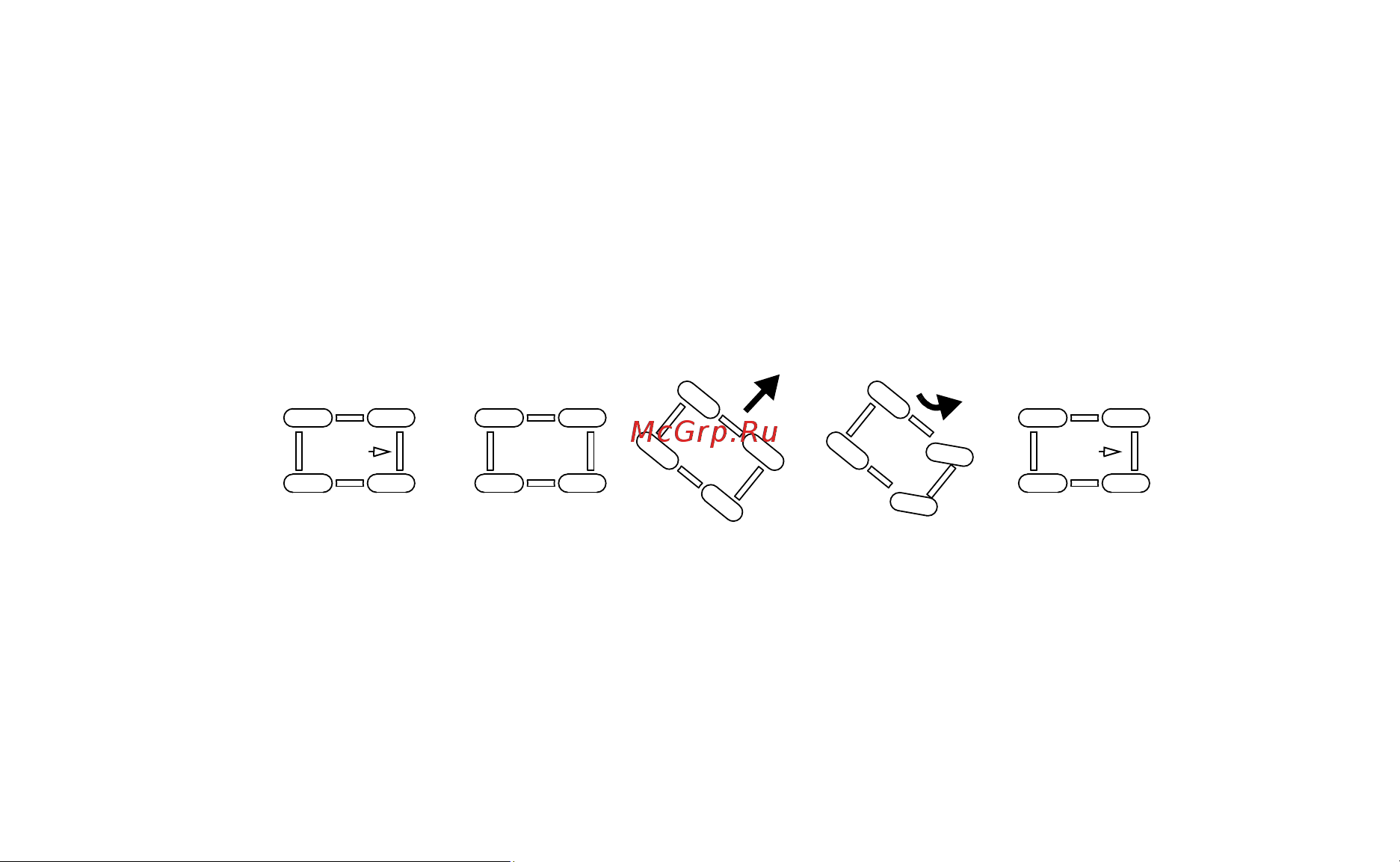

4. При заносе не пользуйтесь тормозами. Корректируйте занос только поворотом
руля в сторону заноса и переносом центра тяжести тела вперед.
Боковое
скольжение
Поворот
в сторону заноса
