79
ЭКСПЛУАТАЦИЯ

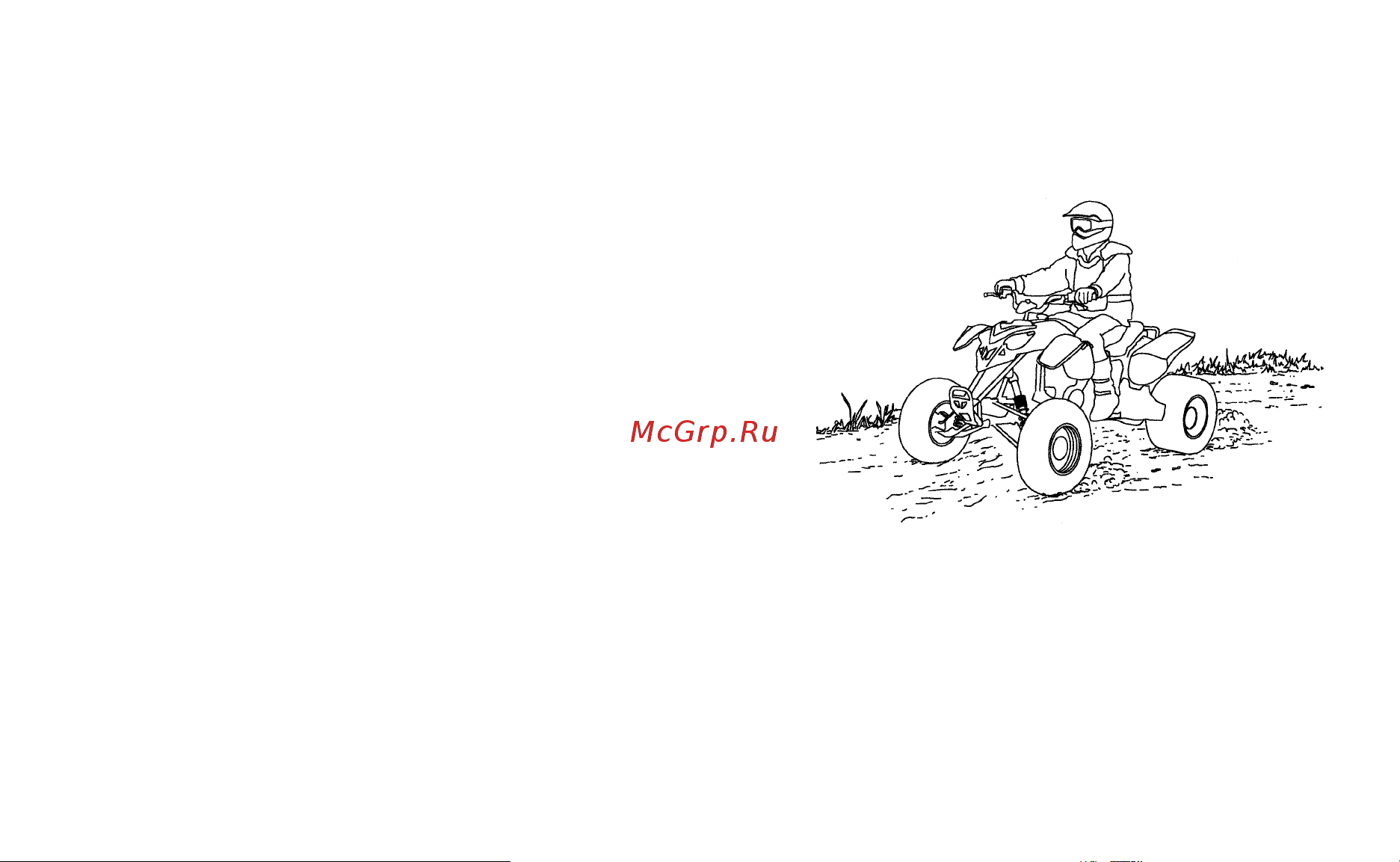

Техника езды
1. Сядьте на транспортное средство, обе ноги
должны быть н подножках, а обе руки
должны быть на рукоятках.
2. Включите нейтральную передачу.
3. Запустите двигатель и дайте ему прогреться
в течение нескольких минут.
4. Осмотритесь вокруг и определите маршрут.
5. Нажмите левый рычаг тормоза.
6. Включите нужную передачу.
7. Плавно отпустите рычаг тормоза.
8. Медленно
нажмите на рычаг акселератора
большим пальцем правой руки и начните
движение.
9. Начните движение на малой скорости. Попрактикуйтесь в управлении, использо-
вании рычагов акселератора и тормоза на ровной горизонтальной поверхности.
