161
Техническое обслуживание
Транспортировка
1. Выключите двигатель. Включите передачу. Включите стояночный тормоз.
2. Проверьте надежность фиксации крышки топливного бака, масляного резервуара и сиде-
нья. Закройте топливный кран.
ПРИМЕЧАНИЕ: Надежно привязывайте квадроцикл за раму, используя подходящую веревку. Для крепле-
ния ремней запрещается использовать багажные площадки, бампер, рукоятки.

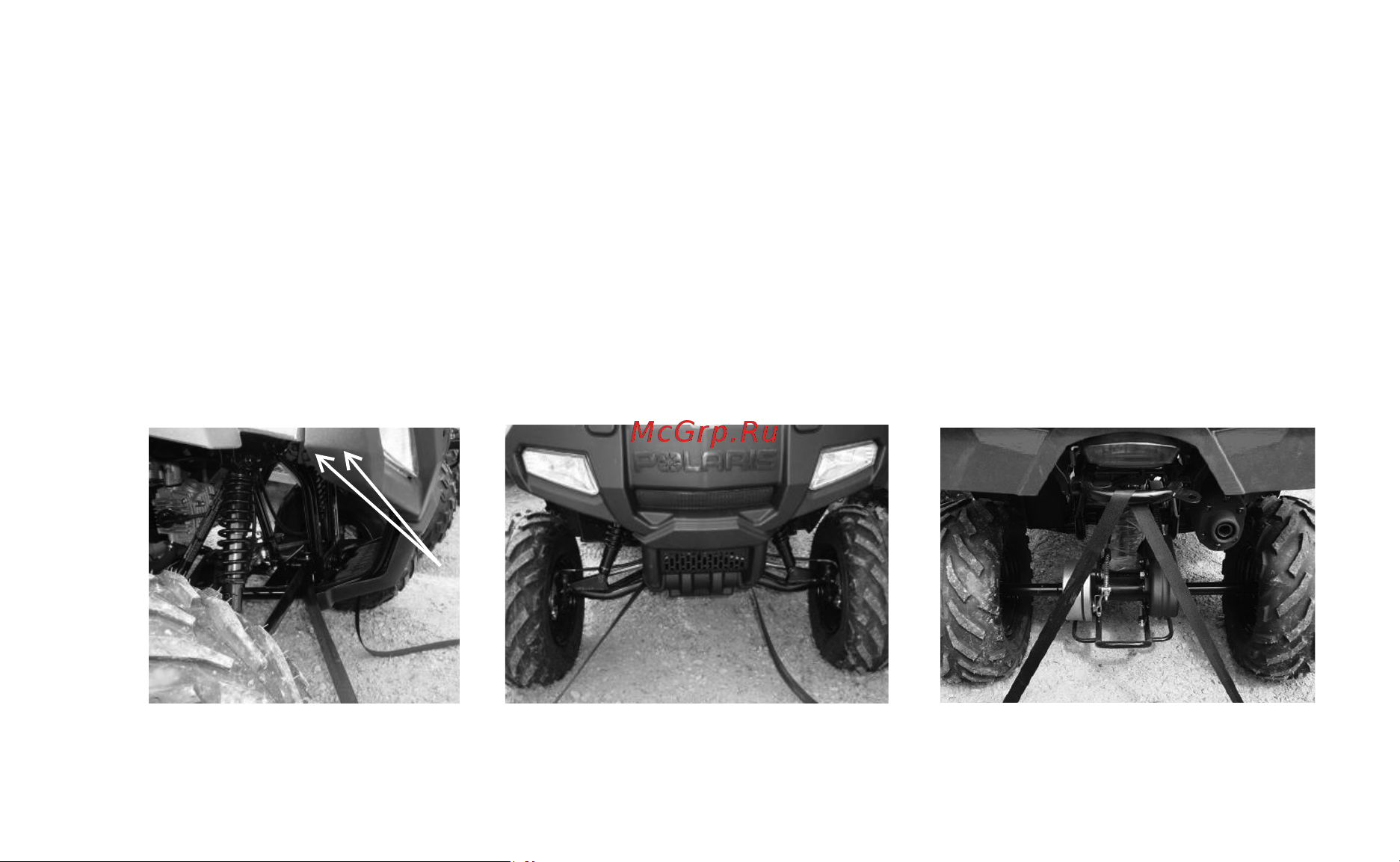

3. Оберните крепежные стропы вокруг труб рамы или зацепите за них крюки.
4. Задние стропы оберните вокруг заднего маятникого рычага подвески.
Шаг 3
Трубки
Шаг 3 Шаг 4
