86
ЭКСПЛУАТАЦИЯ
Движение поперек склона
Не рекомендуется двигаться вдоль склона. Неверная техника движения поперек
склона или разворота на склоне ведет к потере управления или опрокидыванию мото-
вездехода, что может закончиться серьезной травмой или гибелью. Старайтесь не дви-
гаться вдоль склона.

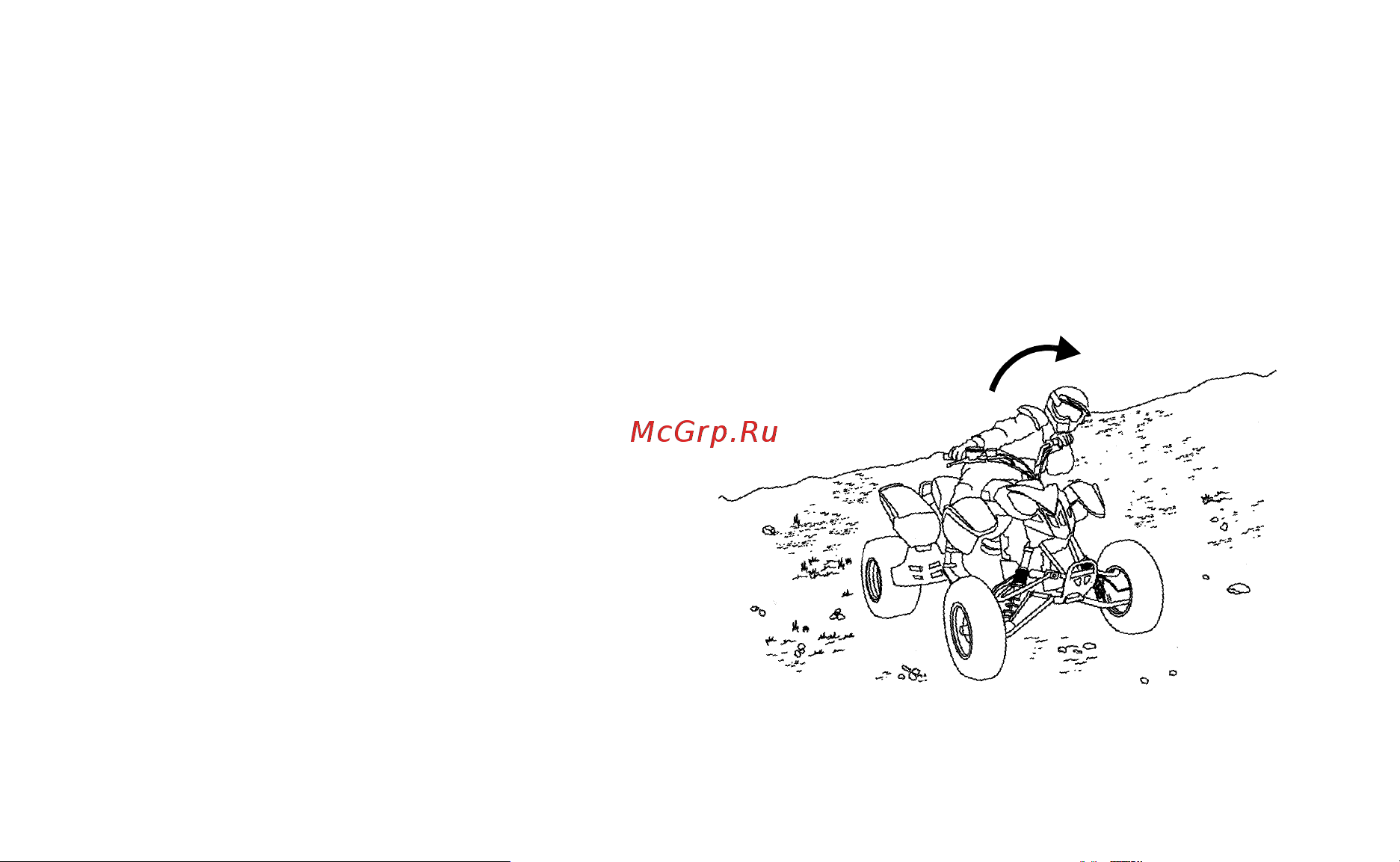

В случае, если вам необходимо проехать
поперек склона:
1. Двигайтесь на малой скорости.
2. Переместите центр тяжести
вашего тела
в сторону вершины склона. Ноги
должны быть на подножках.
3. Если квадроцикл начинает скользить
или переворачиваться, немедленно
поверните руль в сторону от склона или
немедленно слезьте с квадроцикла в сто-
рону вершины склона.
