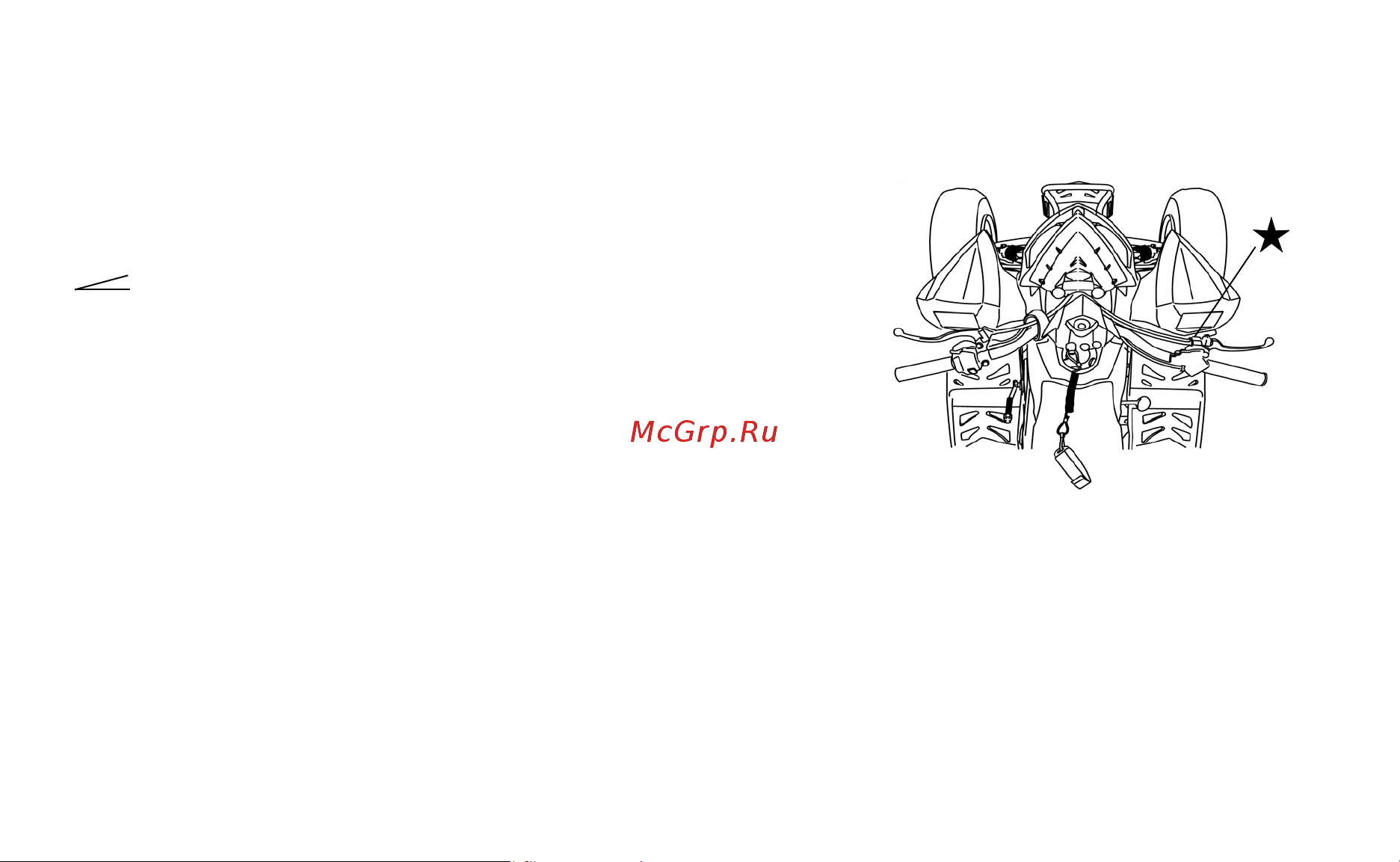

Предупредительные таблички и их расположение
Предупреждения общего характера
ВНИМАНИЕ
Не выезжайте на склоны с крутизной более
15°. Для предотвращения опрокидыва-
ния на холмах или пересеченной местности
необходимо плавно нажимать на рычаг аксе-
лератора и тормоза, а также переносить вес в
сторону вершины холма.
Будьте предельно внимательны при движении
задним ходом. Управление мотовездеходом
усложняется. Для предотвращения потери
управления, избегайте резких торможений
и
крутых поворотов.
