Безопасность
Предупредительные таблички

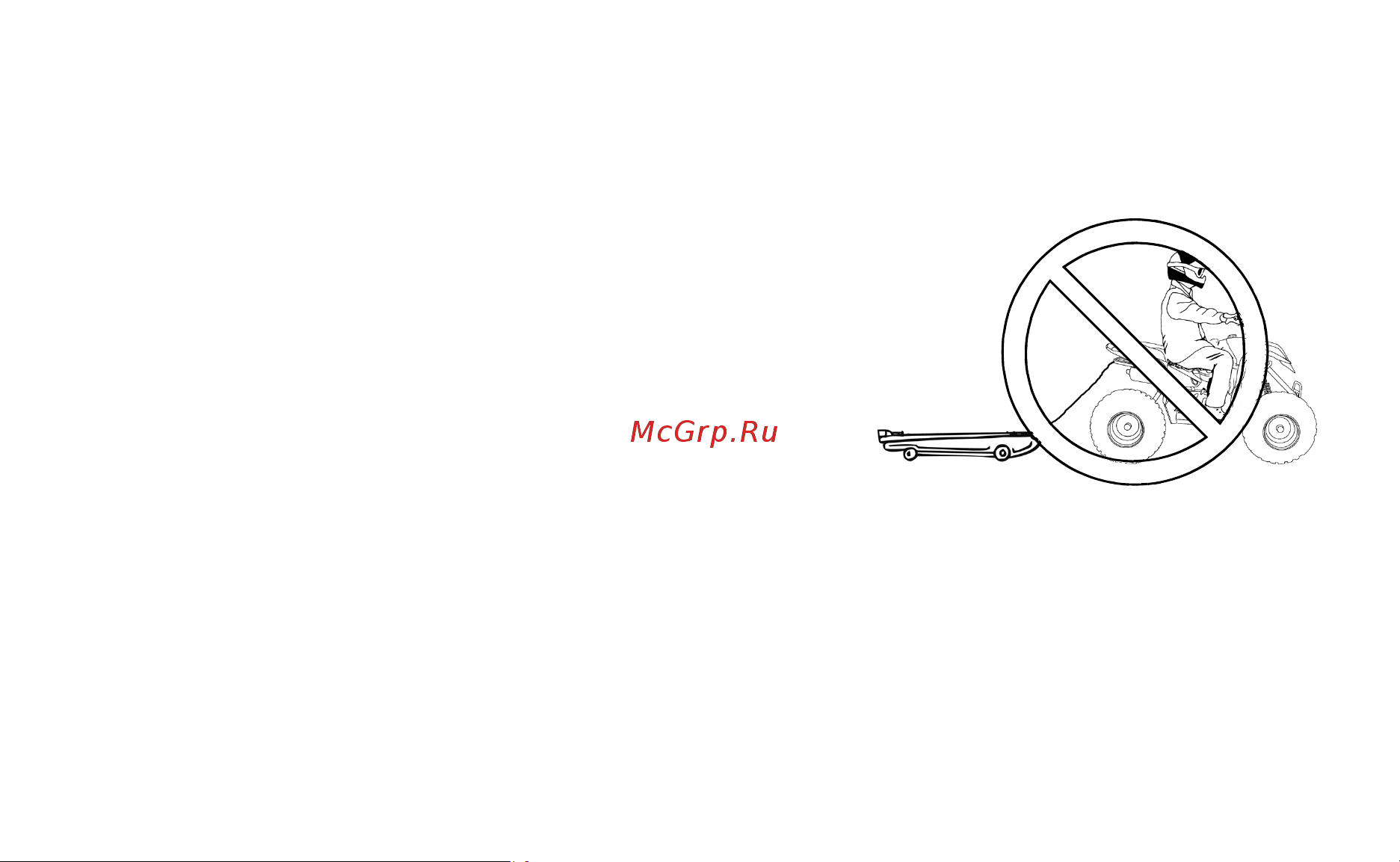

Перегрузка транспортного средства
Перегрузка мотовездехода, нарушение правил перевозки
или буксировки груза приводит к ухудшению управляемо-
сти, возникновению аварии или несчастного случая.
Никогда не перевозите и не буксируйте груз с помощью
этого мотовездехода.
Никогда не буксируйте груз и не тяните какие-либо пред-
меты за мотовездеходом. Фургон, сани или другой буксиру-
емый объект не имеет
тормозов Объект может
перевернуться или столкнуться с другими объектами.
Не перевозите груз с массой, превышающей допустимый
предел для данного типа мотовездехода.
