92
ЭКСПЛУАТАЦИЯ

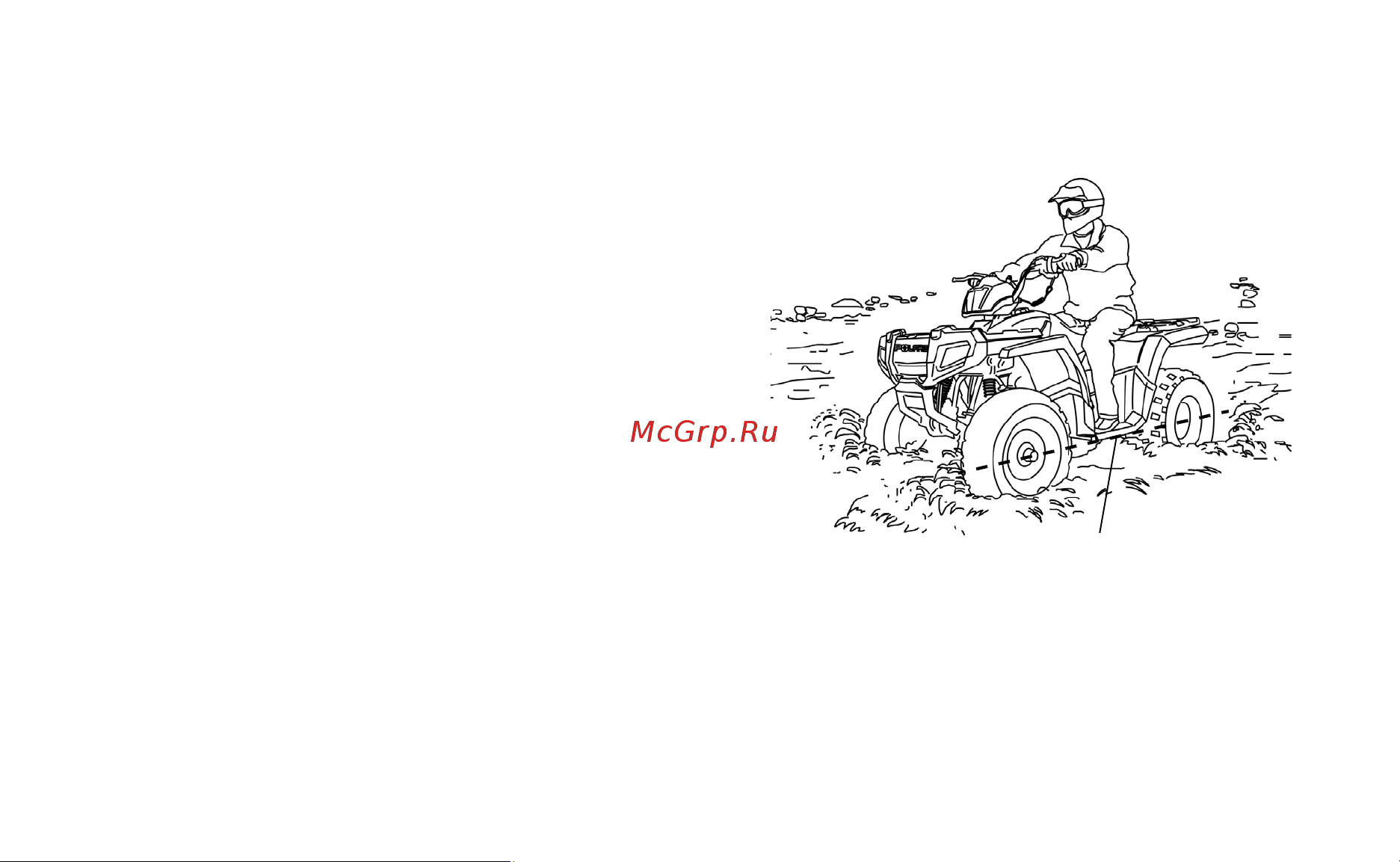

Преодоление водных преград
Ваш мотовездеход способен преодолевать мел-
ководье. Рекомендуемая глубина - до подножек.
При пересечении водной преграды соблюдайте
следующие правила:
1. Определите глубину и направление потока.
2. Выберите место с пологими берегами.
3. Не преодолевайте слишком глубокие или
слишком быстротечные водоемы.
Максимальная глубина
