89
ЭКСПЛУАТАЦИЯ

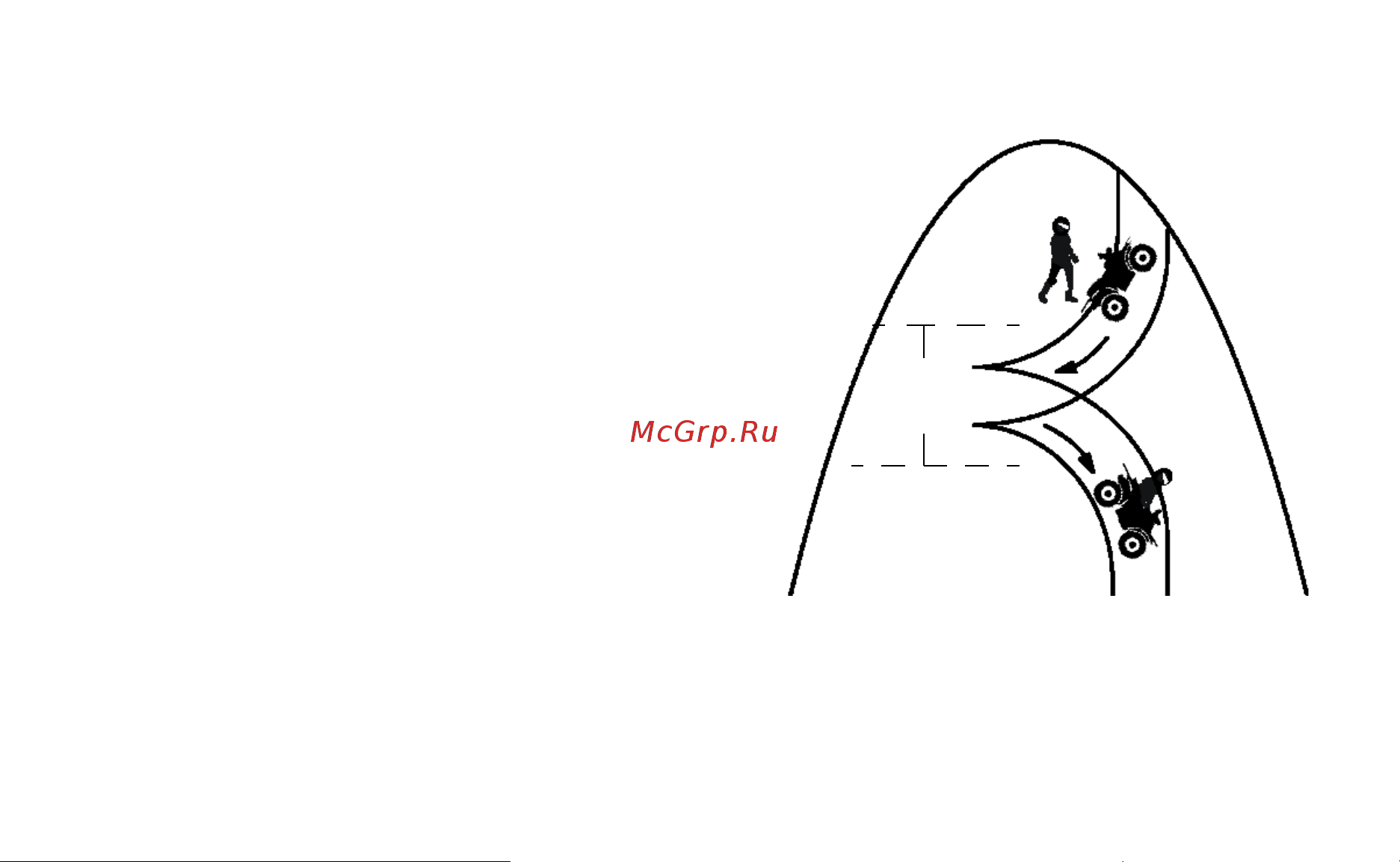

Разворот на склоне
7. Включите стояночный тормоз, сядьте на
мотовездеход со стороны, обращенной
вверх по склону, отклоняя центр тяжести
тела к вершине склона.
8. Выключите двигатель.
9. Нажмите рычаг заднего тормоза.
10. Включите переднюю передачу.
11. Отпустите стояночный тормоз и мед-
ленно начните движение, контролируя
скорость дополнительным тормозом до
тех пор, пока машина не выйдет на
гори-
зонтальную поверхность.
2.4 м
