38
Безопасность

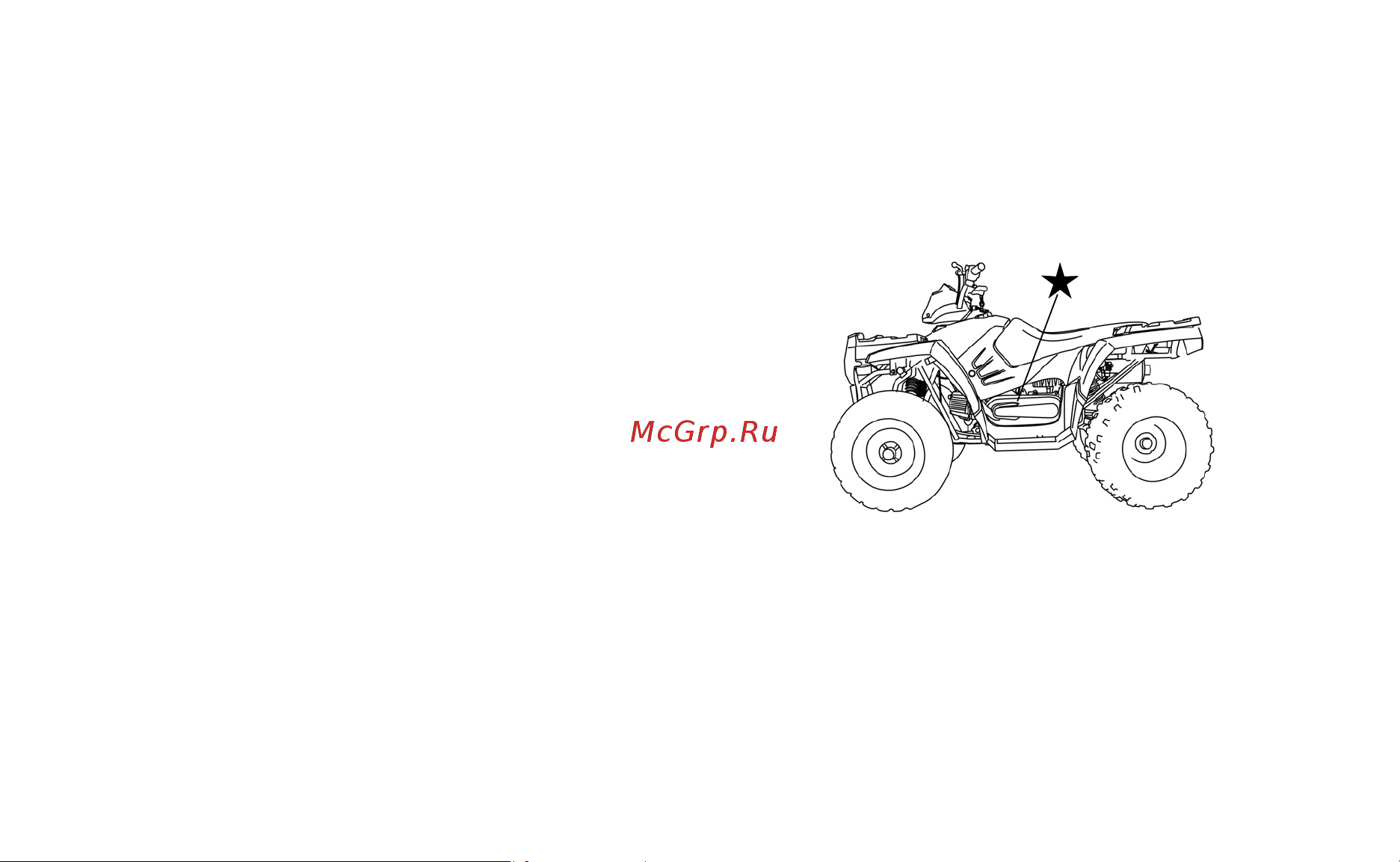

Предупредительные таблички и их расположение
Предупреждение на крышке вариатора
ВНИМАНИЕ
НЕ НАСТУПАЙТЕ
• Движущиеся детали, которые находятся под
кожухом ремня вариатора, представляют боль-
шую опасность. Езда на мотовездеходе со сня-
тым кожухом ремня вариатора ЗАПРЕЩЕНА.
• Не дотрагивайтесь до крышки вариатора, крышка
может быть горячей.
• Запрещается вносить изменения в конструкцию
двигателя и вариатора. Это приводит к поломкам
ответственных деталей, изменению баланса
масс
деталей или увеличению оборотов двигателя, что
может стать причиной аварий и несчастных случаев.
