57
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ

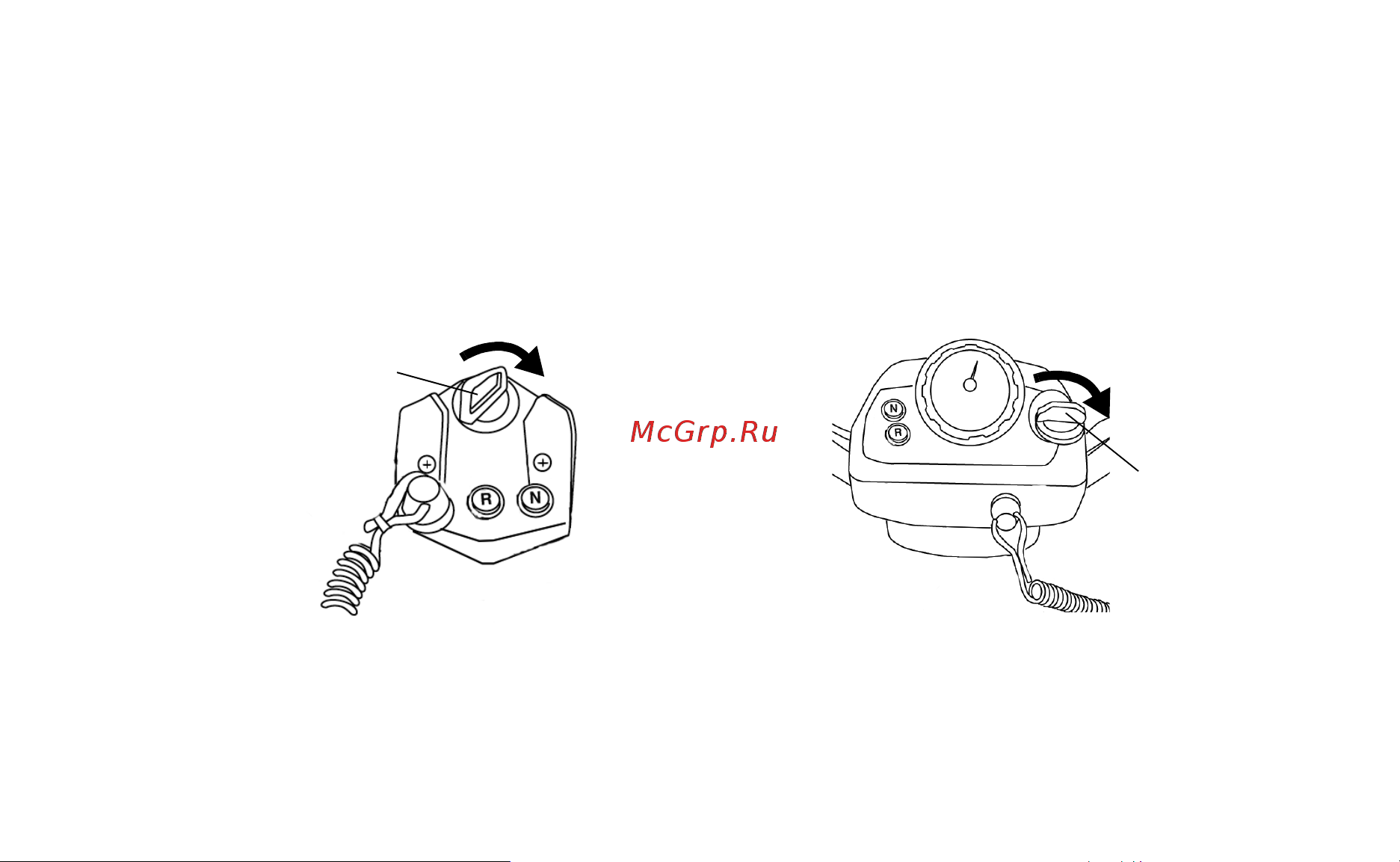

Замок зажигания с ключом
Перед запуском двигателя поверните ключ по часовой стрелке в положение ON (ВКЛ).
Чтобы избежать разряда аккумуляторной батареи, всегда поворачивайте ключ в поло-
жение OFF (ВЫКЛ), если двигатель не работает. Всегда вынимайте ключ зажигания из
замка, если транспортное средство не используется.
Ключ
Ключ
OUTLAW SPORTSMAN
