114
Техническое обслуживание
Рекомендации по трансмиссионному маслу
Заливная пробка коробки передач находится
сбоку коробки передач, с правой стороны ква-
дроцикла. Поддерживайте уровень масла по
кромку заливного отверстия.
Выполняйте периодическое техническое обслужи-
вание в соответствии с интервалами, указанными в
таблице регламента технического обслуживания,
начинающейся на стр. 100. Для поддержания
гарантии необходимо использовать AGL Synthetic
Gearcase Lubricant (Синтетическую смазку для
коробки передач AGL) и Transmission Fluid. На
стр. 170 указаны каталожные номера продуктов
POLARIS.
1. Расположите технику на ровной поверхности.
2. Снимите заливную пробку.
3. Проверьте уровень масла через смотровое
окно.
4. Если уровень не достаточный, снимите переднюю багажную площадку.
5. Установите заливную пробку.

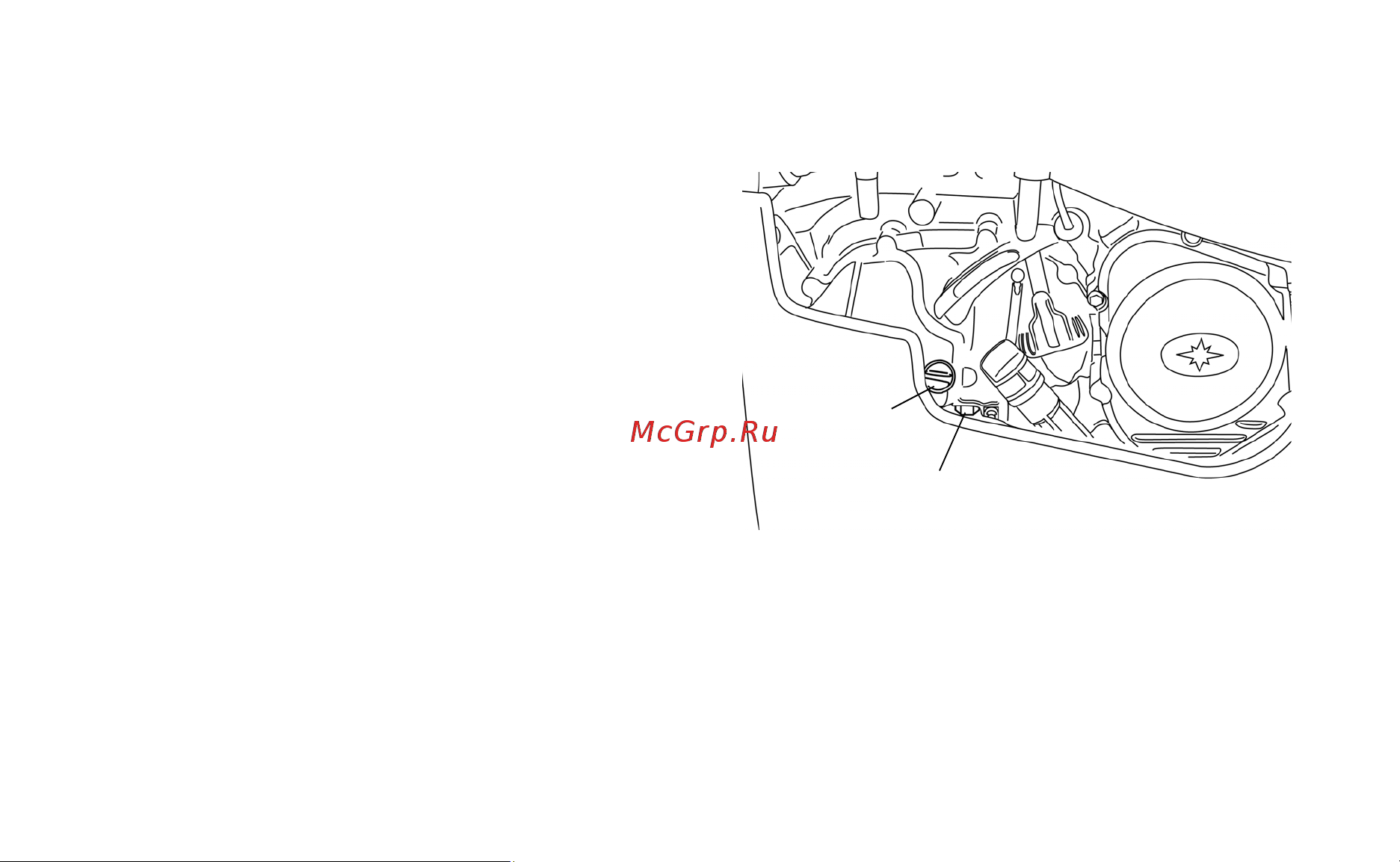

Заливная
пробка
Сливная пробка
