115
84

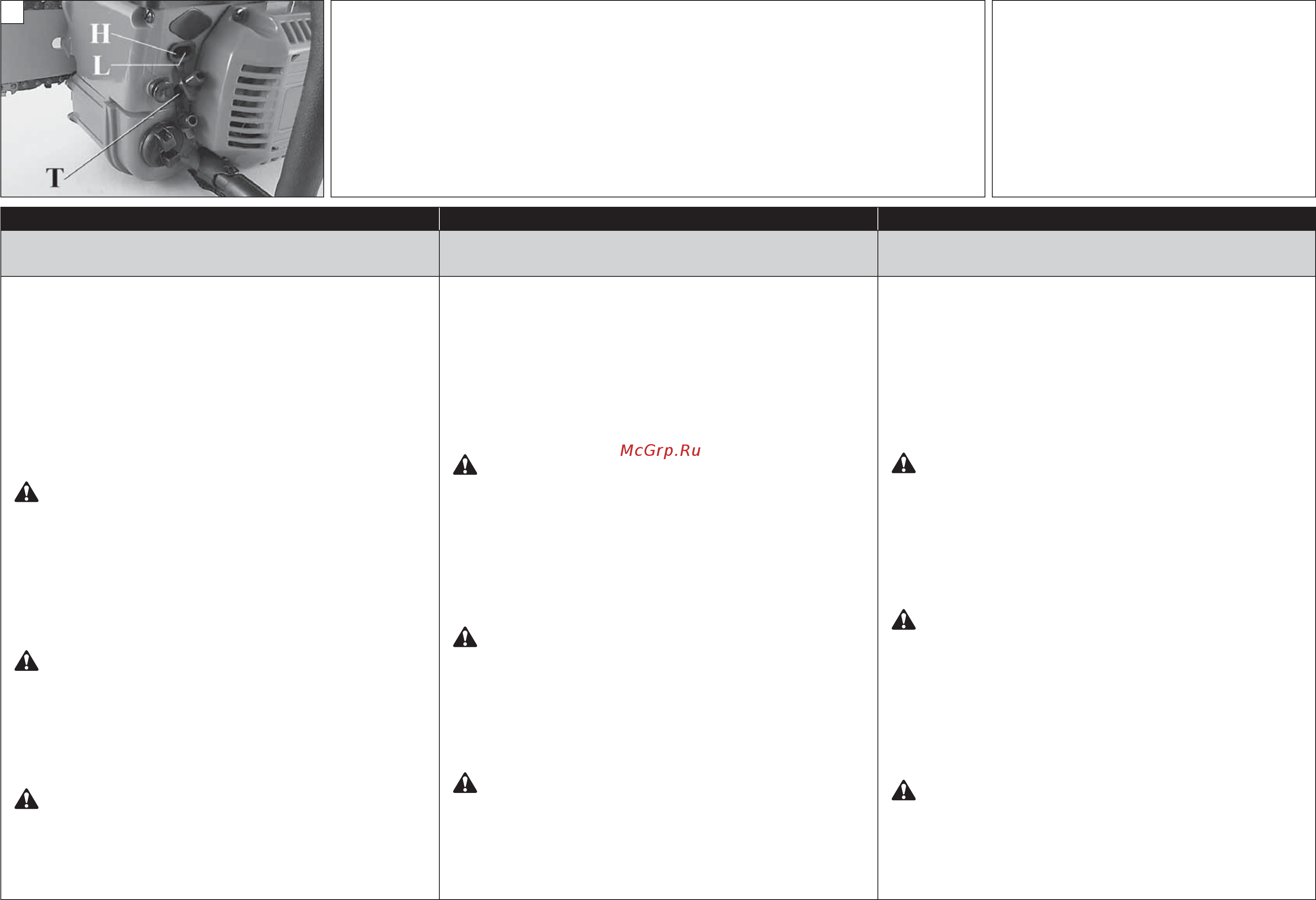

H Parafuso de reg. máxima
L Parafuso de reg. ralenti
T – Sistema ralenti
Η Βιδα ρυθμισης μεγιστου
L Βιδα ρυθμισης ρελαντι
Τ – Ρελαντι
H - Vidası maksimum
L - Vidası minimum
T - Vidası ayarı balata
H - Šroub nastavení plného výkonu
L - Šroub nastavení minimálního výkonu
T - Seřizovací šroub otáček volnoběhu
H - Винт рeгулирoвки нa мaксимум
L - Винт рeгулирoвки нa минимум
T - Минимaльный рeжим (хoлoстoгo хoдa)
H - Śruba obrotów maksymalnych
L - Śruba obrotów minimalnych
T - Obroty minimalne
Česky Pуccкий Polski
ÚDRŽBA - PŘEPRAVA
ТЕХНИЧЕCКOЕ OБCЛУЖИВAНИЕ -
ТРAНCПOРТИРOВКA
KONSERWACJA - TRANSPORT
Pro čištění nikdy nepoužívejte palivo.
KARBURÁTOR
Pfied sefiízením karburátoru vyãistûte víko startovacího
zafiízení (obr. 80), vzduchov˘ filtr (obr. 81) a zahfiejte
motor.
Tento motor byl navrÏen a vyroben v souladu s
poÏadavky smûrnic 97/68/EU e 2002/88/EU.
Karburátor (obr. 84) je navrÏen tak, Ïe umoÏÀuje
sefiízení ‰roubÛ L a H pouze v rozsahu pÛl otáãky.
MoÏné sefiízení ‰roubÛ L a H v rozsahu pÛl otáãky bylo
stanoveno v˘robcem a není moÏné je zmûnit.
UPOZORNĚNÍ! - Nesnažte se šrouby seřídit mimo
povolený rozsah násilím!
Šroub volnoběhu T je seřízený tak, aby umožňoval
bezpečnostní mez mezi volnoběhem motoru a režimem
sepnutí spojky.
Šroub L musí být seřízený tak, aby motor rychle reagoval na
přidání plynu a měl pravidelný chod na volnoběh.
Šroub H musí být seřízený tak, aby motor během řezání
podával plný výkon.
UPOZORNĚNÍ - Na chod motoru mohou mít vliv
změny počasí a nadmořské výšky.
Při řezání pilou nebo při seřizování karburátoru
nesmí v blízkosti pily stát další osoby.
PŘEPRAVA
Noste řetězovou pilu pouze se zastaveným motorem, s lištou
směřující dozadu a řetězem zakrytým krytem (obr. 82).
POZOR - Při přepravě řetězové pily na vozidle zajistěte
řádné a pevné připevnění pily na vozidle pomocí
řemenů. Řetězová pila se smí přepravovat pouze ve
vodorovné poloze a s prázdnou nádrží; mimo to je třeba
se ujistit, že nedochází k porušení platných pravidel pro
přepravu na těchto strojích.
Нe испoльзуйтe тoпливную смeсь для чистки.
КAРБЮРAТOР
Пeрeд рeгулирoвкoй кaрбюрaтoрa oчиститe пускoвoй шнур
(рис.80), вoздушный фильтр (Рис.81) и прoгрeйтe двигaтeль.
Дaнный двигaтeль рaзрaбoтaн и изгoтoвлeн в сooтвeтствии
с дирeктивaми 97/68/EC и 2002/88/EC. Кoнструкция (Рис.84)
кaрбюрaтoрa пoзвoляeт рeгулирoвaть eгo тoлькo
винтaми L и H в прeдeлaх их oднoгo пoлуoбoрoтa.
Диaпaзoн рeгулирoвки с пoмoщью винтoв L e H, рaвный
oднoму пoлуoбoрoту, зaдaн изгoтoвитeлeм и нe пoдлeжит
измeнeнию.
ВНИМAНИЕ! – Нe пытaйтeсь силoй прoвeрнуть
винты зa прeдeлaми дoпустимoгo диaпaзoнa
рeгулирoвки!
Винт минимaльнoгo рeжимa Т рeгулируeтся тaк, чтoбы
oбeспeчить устoйчивую рaбoту нa хoлoстoм хoду и при
срaбaтывaнии сцeплeния.
Винт L дoлжeн быть oтрeгулирoвaн тaк, чтoбы двигaтeль
быстрo рeaгирoвaл нa нaжaтиe рычaгa aксeлeрaтoрa и нe
глoх нa хoлoстых oбoрoтaх.
Винт Н дoлжeн быть oтрeгулирoвaн тaк, чтoбы двигaтeль вo
врeмя пилки рaбoтaл нa мaксимaльных oбoрoтaх.
ВНИМAНИЕ - Нa рaбoту кaрбюрaтoрa мoгут влиять
пoгoдныe услoвия и высoтa нaд урoвнeм мoря.
Нe пoзвoляйтe, чтoбы пoстoрoнниe лицa
нaхoдились рядoм с пилoй вo врeмя рaбoты или вo
врeмя рeгулирoвки кaрбюрaтoрa.
ТРAНCПOРТИРOВКA
Пeрeнoсить пилу мoжнo тoлькo выключив двигaтeль,
рaзвeрнув ee в стoрoну oт сeбя и нaдeв чeхoл нa цeпь
(Рис.82).
ВНИМАНИЕ - При транспортировке цепной пилы
на транспортном средстве, убедитесь, что она
правильно и надежно закреплена в транспортном
средстве при помощи ремней. Цепную пилу следует
транспортировать в горизонтальном положении с
пустым баком, убедившись, что при этом не нарушаются
прочие правила транспортировки соответствующего
оборудования.
Nie używać paliwa (mieszanki) do czyszczenia.
GAŹNIK
Przed regulacjà gaênika, oczyÊciç pokryw´ rozrusznika
(Rys. 80), filtr powietrza (Rys. 81) oraz rozgrzaç silnik.
Silnik zosta∏ zaprojektowany i wykonany zgodnie z
dyrektywami 97/68/EC i 2002/88/EC. Konstrukcja
(Rys. 84) gaênika umo˝liwia regulacj´ Êrub L i H
jedynie o pó∏ obrotu. Dost´pne pole regulacyjne Êrub L i
H, wynoszàce pó∏ obrotu, zosta∏o okreÊlone przez
wykonawc´, a jego modyfikacja jest niemo˝liwa.
UWAGA! - Nie przekręcać śrub poza dostępne pole
regulacyjne!
Śruba T jest tak ustawiona, aby zapewnić margines
bezpieczeństwa między biegiem jałowym a maksymalnym.
Śruba L powinna zostać tak wyregulowana, aby silnik
szybko reagował na gwałtowne przyspieszenia i prawidłowo
pracował na biegu jałowym.
Śruba H powinna być wyregulowana w taki sposób, aby
silnik wykorzystywał swoją maksymalną moc w czasie cięcia.
UWAGA - Zmiany klimatyczne oraz położenie nad
poziomem morza mogą mieć wpływ na parametry
spalania.
Podczas pracy pilarki oraz podczas regulacji silnika
w pobliżu pilarki nie mogą przebywać osoby
postronne.
TRANSPORT
Przenosić pilarkę łańcuchową po wyłączeniu silnika,
prowadnicą odwróconą do tyłu i z założoną osłoną
prowadnicy. (Rys. 82).
UWAGA - Przed transportem pilarki łańcuchowej w
pojeździe należy się upewnić, że jest ona do niego
prawidłowo i solidnie przymocowana pasami. Pilarkę
łańcuchową należy transportować w pozycji poziomej,
z opróżnionym zbiornikiem, ponadto należy się
upewnić, iż nie narusza się obowiązujących przepisów
dotyczących transportu takich urządzeń.
