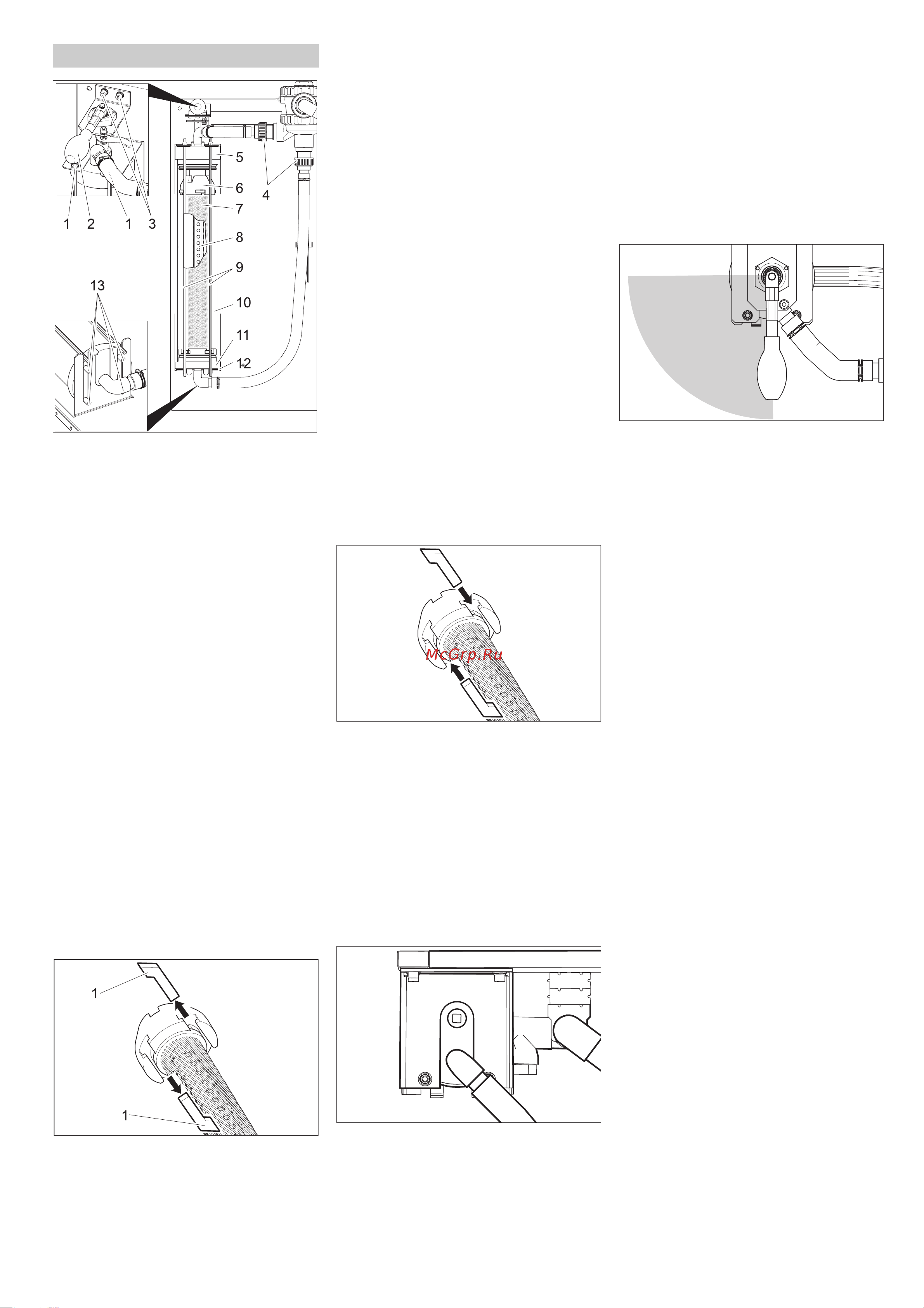

16 Français
1Ecrou
2 Levier de serrage
3 Vis du palier de levier de serrage
4Fermeture
5 Capot
6 Parte supérieure
7 Elément d'un filtre
8 Tube à filtrat
9 Tige filetée
10 Filtre à filaments
11 Parte inférieure
12 Console inférieure
13 Tige
Î Détendre le filtre
Î Séparer les deux raccords vissés.
Î Sortir les deux vis du palier de levier
tendeur.
Î Retirer le levier de serrage avec le pa-
lier vers le haut.
Î Dévisser les écrous de l'extrémité supé-
rieure de la tige filetée.
Î Retire le module de tige filetée.
Î Enlever le filtre à filaments en le tirant
vers l'avant.
Î Retirer le couvercle du filtre à filaments.
Î Retirer la partie inférieure du filtre à fila-
ments y compris cartouche de filtre.
1 Coulisseau
Î Enlever le coulisseau entre la partie su-
périeure et la cartouche de filtre en en-
tre la partie inférieure et la cartouche de
filtre.
Î Retirer la partie supérieure et la partie
inférieure de la cartouche de filtre.
Î Retirer le tube de filtrat de la cartouche
de filtre.
Î Eliminer la cartouche de filtre.
Î Mettre en place le tube de filtrat à la fin
de la nouvelle cartouche de filtre.
Î Tendre la cartouche de filtre de telle
sorte que les filaments ne soient pas
vrillés.
Î Enfoncer le tube à filtrat dans la cartou-
che de filtre et piloter ce faisant la direc-
tion du tube de filtrat en regardant du
côté opposé à l'élément de filtrage.
Î Avant de poursuivre le montage, endui-
re tous les joints toriques d'un savon li-
quide courant.
Remarque
Ne pas utiliser de graisse au silicone. Le si-
licone dans l'eau affecte le résultat du sé-
chage et du nettoyage lors du lavage du
véhicule.
Î Enficher tout d'abord la partie supérieu-
re et la partie inférieure sur l'élément de
filtrage.
Î Orienter la partie supérieure et la partie
inférieure de telle manière que les cou-
lisseaux puissent être insérés.
Î Enficher les coulisseaux et les bloquer
par une légère torsion de la cartouche
de filtre.
Î Mettre la partie inférieur en place dans
le filtre à filaments et l'insérer complète-
ment.
Î Positionner le couvercle sur le filtre à fi-
laments.
Î Placer le filtre à filaments sur la console
inférieure de sorte que les deux tiges ar-
rière reposent dans les trous longs de la
console.
Î Aligner le couvercle de la manière pré-
sentée ci-dessus et l'enfoncer complè-
tement.
Î Enfoncer le filtre à filaments entre les
deux consoles.
Î Accrocher le module de tige filetée à la
console inférieure et insérer les tiges fi-
letées dans la console supérieure à tra-
vers les alésages.
Î Fixer les tiges filetées avec des rondel-
les et des écrous.
Î Serrer les écrous de telle manière que
les rondelles puissent encore être déca-
lées à la main.
Î Serrer les raccords vissés des tubes.
Î Enficher le levier de serrage avec palier
à travers le couvercle du filtre à fila-
ments.
Î Tourner le levier de serrage dans le
sens horaire. Le lever de serrage doit
pouvoir être tourné dans la partie mon-
trée ci-dessus sans avoir à appliquer
une grande force. Dans le cas contraire,
démonter le levier de serrage et le re-
mettre en place à une position corrigée.
Î Fixer le palier de levier de serrage à
l'aide des deux vis.
Î Régler la prétension du filtre.
Remplacer la cartouche de filtre
