Deutsch 3
Lesen Sie vor der ersten Be-
nutzung Ihres Gerätes diese
Betriebsanleitung und handeln Sie danach.
Bewahren Sie diese Betriebsanleitung für
späteren Gebrauch oder für Nachbesitzer
auf.
Zu dieser Betriebsanleitung 3
Umweltschutz 3
Garantie 3
Sicherheitshinweise 3
Bedienung 3
Funktion 4
Technische Daten 4
Wartung und Pflege 4
Störungshilfe 7
Zubehör 7
Anlage installieren (Nur für Fachkräfte) 7
– Alle Anwender
Anwender sind eingewiesene Hilfskräf-
te, Betreiber und Fachkräfte.
– Fachkräfte
Fachkräfte sind Personen, die durch
ihre berufliche Ausbildung befähigt
sind, Anlagen aufzustellen und in Be-
trieb zu nehmen.
Leitungswasser
Vom Hochdruckreiniger oder der Wasch-
anlage abgegebenes, verschmutztes Was-
ser
Von der Anlage aufbereitetes Wasser zur
erneuten Verwendung für die Waschpro-
zesse (Vorwäsche, Bürstenwäsche, Hoch-
druckwäsche, Unterbodenwäsche) mit
einem Hochdruckreiniger oder der Fahr-
zeugwaschanlage
In jedem Land gelten die von unserer zu-
ständigen Vertriebsgesellschaft herausge-
gebenen Garantiebedingungen. Etwaige
Störungen an Ihrem Gerät beseitigen wir
innerhalb der Garantiefrist kostenlos, so-
fern ein Material- oder Herstellungsfehler
die Ursache sein sollte. Im Garantiefall
wenden Sie sich bitte mit Kaufbeleg an Ih-
ren Händler oder die nächste autorisierte
Kundendienststelle.
In dieser Betriebsanleitung werden folgen-
de Symbole verwendet:
Gefahr
Bezeichnet eine unmittelbar drohende Ge-
fahr. Bei Nichtbeachten des Hinweises dro-
hen Tod oder schwerste Verletzungen.
몇 Warnung
Bezeichnet eine möglicherweise gefährli-
che Situation. Bei Nichtbeachten des Hin-
weises können leichte Verletzungen oder
Sachschäden eintreten.
Hinweis
Bezeichnet Anwendungstipps und wichtige
Informationen.
Um Gefahren für Personen, Tiere und Sa-
chen zu vermeiden, lesen Sie bitte vor dem
ersten Betreiben der Anlage:
– diese Betriebsanleitung, insbesondere
die darin enthaltenen Sicherheitshin-
weise
– die beiliegenden „Sicherheitshinweise
für Abwasserbehandlungsanlagen“
– die jeweiligen nationalen Vorschriften
des Gesetzgebers
Alle Personen, die mit Aufstellung, Inbe-
triebnahme, Wartung, Instandhaltung und
Bedienung zu tun haben, müssen
– entsprechend qualifiziert sein,
– die „Sicherheitshinweise für Abwasser-
behandlungsanlagen“ kennen und be-
achten,
– diese Betriebsanleitung kennen und
beachten,
– entsprechende Vorschriften kennen
und beachten.
Gefahr
Gesundheitliche Schäden durch Trinken
des Brauchwassers. Das gereinigte Ab-
wasser besitzt keine Trinkwasserqualität.
Es enthält noch Restverschmutzungen und
Reinigungsmittel.
Die Anlage reinigt ölfreies, aus der Fahr-
zeugwäsche stammendes Abwasser und
stellt Brauchwasser für Hochdruckreiniger
oder Autowaschanlagen mit geringem
Wasserverbrauch (maximal 1000 Liter pro
Stunde) zur Verfügung. Das Brauchwasser
kann nur für Waschprogramme (z.B. Vor-
wäsche, Hochdruckwäsche, Bürstenwä-
sche) verwendet werden. Als Spülwasser
beziehungsweise für den Auftrag von
Trocknungshilfe oder andere Zwecke ist
das Brauchwasser nicht geeignet.
Die Reinigung erfolgt durch:
– Abtrennung schwer absetzbarer Teil-
chen im Filamentfilter.
Voraussetzungen für ein einwandfreies
Funktionieren:
– Beckensystem nach dem Wassersche-
ma im Kapitel „Funktion“.
– Ölfreies Abwasser im Zulauf der Anla-
ge.

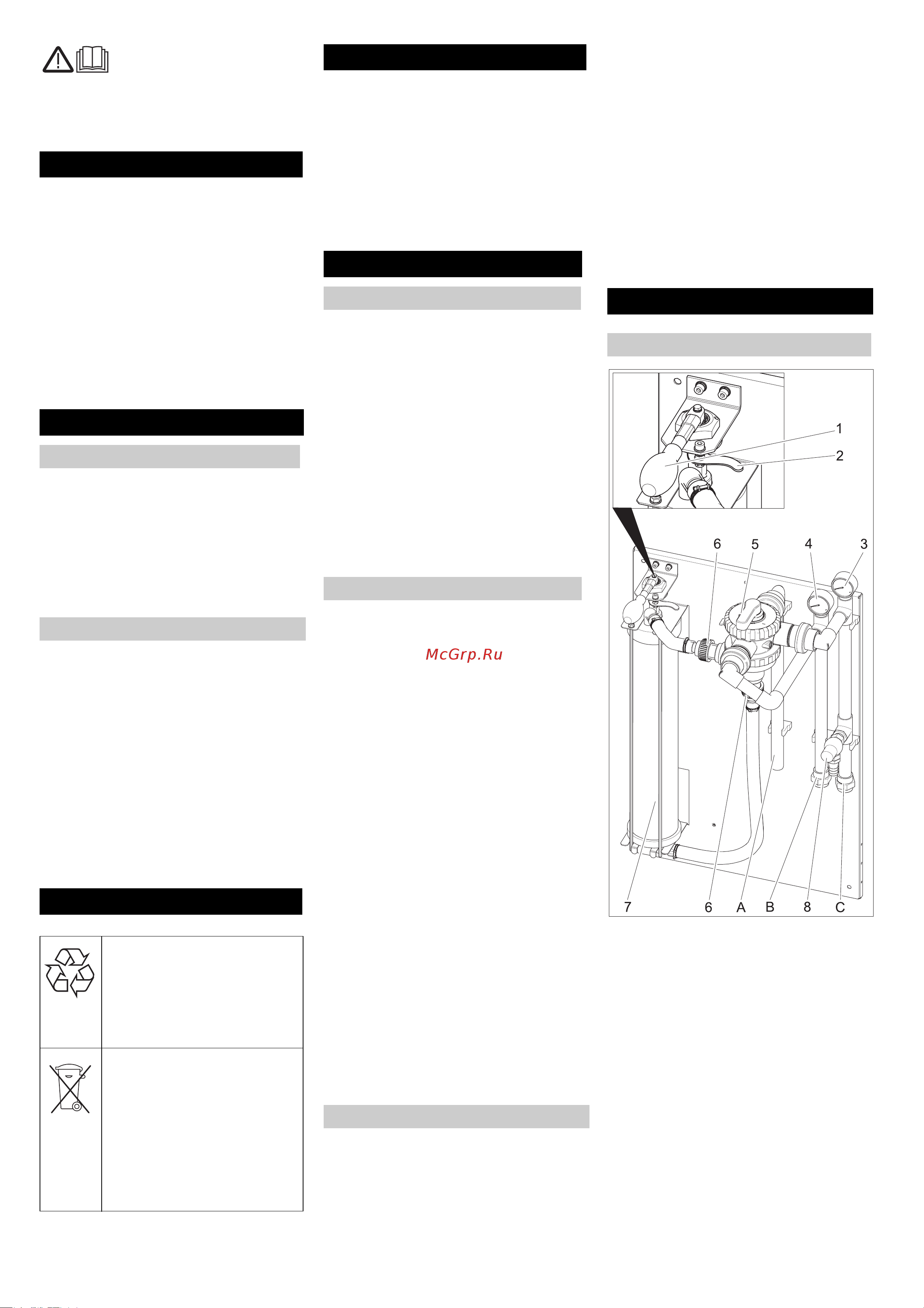

1 Spannhebel
2 Entriegelungshebel
3 Manometer Filtereingang
4 Manometer Filterausgang
5 Mehrwegeventil
6 Verschraubung
7 Filamentfilter
8Überströmventil
A zum Schlammfang (Rückspülen)
B zum Hochdruckreiniger / Brauchwas-
sertank (Befüllung)
C von der Tauchpumpe
Inhaltsverzeichnis
Zu dieser Betriebsanleitung
Zielgruppen dieser Anleitung
Definitionen
Frischwasser
Abwasser
Brauchwasser
Umweltschutz
Die Verpackungsmaterialien
sind recyclebar. Bitte werfen
Sie die Verpackungen nicht in
den Hausmüll, sondern führen
Sie diese einer Wiederverwer-
tung zu.
Altgeräte enthalten wertvolle
recyclingfähige Materialien,
die einer Verwertung zugeführt
werden sollten. Batterien, Öl
und ähnliche Stoffe dürfen
nicht in die Umwelt gelangen.
Bitte entsorgen Sie Altgeräte
deshalb über geeignete Sam-
melsysteme.
Garantie
Sicherheitshinweise
Symbole in der Betriebsanleitung
Allgemein
Bestimmungsgemäße Verwendung
Bedienung
Bedienelemente
